• Индивидуальные системы управления
• Системы VRVII, VRVIII • Системы управления
202

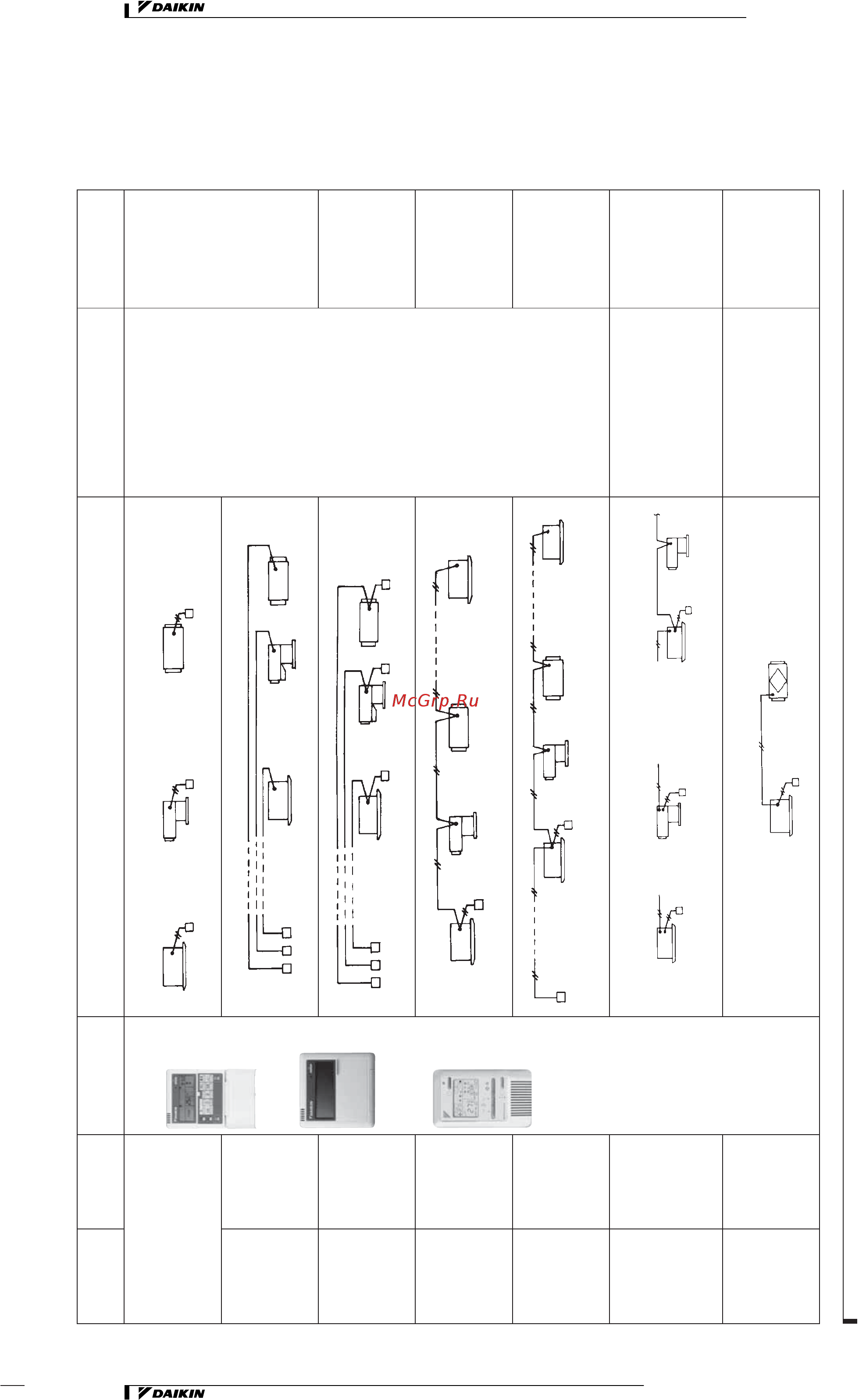

11 Обзор различных систем управления
11.1 Габаритный чертеж
Для более эффективного управления локальными условиями окружающей среды компания DAIKIN предлагает различные системы
управления кондиционированием воздуха, такие как система с одним или двумя пунктами дистанционного управления или с
централизованным управлением. Это позволяет создавать разнообразные системы управления, способные удовлетворять различны
е
потребности, от дистанционного управления кондиционированием воздуха до полной автоматизации здания (АЗ).
Стандартное число
блоков
1 пульт дистанционного
управления управляет 1
внутренним блоком
2 пульта дистанционного
управления управляют 1
внутренним блоком
1 пульт дистанционного
управления управляет
макс. 16 внутренними
блоками одновременно
2 пульта дистанционного
управления управляют
макс. 16 внутренними
блоками из двух разных
мест одновременно
То же число внутренних
блоков, управляемых с
пульта дистанционного
управления
То же число внутренних
блоков, управляемых с
пульта дистанционного
управления
ПРИМЕЧАНИЯ:
★
1 В случае группового управления пульт дистанционного управления, используемый в качестве главного пульта управления, должен иметь функцию автоматического управления воздушной заслонкой (BRC1A51, 61). При условии,
что в состав группы входят внутренние блоки кассетного типа или подвесные потолочные блоки либо угловые потолочные блоки кассетного типа или настенные блоки.
★
2 В случае использования в системе с рекуперацией тепла блока BRC2A51 (SFREMOCON) следует убедиться в том, что он не устанавливается независимо. Используйте его с пультами дистанционного управления (BRC1A51F52,
KRC19F26 или DCS302A51).
Функции
• Рабочие функции
–Старт/Стоп (ВКЛ./ВЫКЛ.)
–Установка температуры
–Установка таймера (установка
таймера по блокам от 1 часа до 72
часов)
–Регулировка воздушного потока
–Регулировка направления
воздушного потока (положения
заслонки направления потока
воздуха). Только для модели
BRC1A51
• Функции, отображаемые на дисплее
–Индикация работы
–Программа осушки
–Разморозка/горячий пуск
–Индикация загрязненности фильтра
–Установка температуры
–Установка таймера
–Направление воздушного потока
–Сбой в работе блока
★ В случае группового управления все
внутренние блоки системы
устанавливаются на одни и те же
параметры, и каждый блок
управляется индивидуально своим
собственным внутренним термостатом
(не тем термостатом, которым
оборудован пульт управления).
В общем случае, при управлении с
двух дистанционных пультов
приоритет в управлении имеет более
близкий пульт (основное значение
имеет выбор главного и подчиненного
контроллера).
• Принудительно останавливает работу
внутреннего блока командой извне.
• При групповом дистанционном
управлении команда извне действует
на каждый из внутренних блоков.
• Управляет работой системы HRV
согласованно с работой внутренних
блоков.
• В случае группового управления
доступ к термостату, которым
оборудован дистанционный пульт,
блокируется.
Схема системы
Наименование и модель
устройства
RC1D517
BRC1C517
★2
BRC2A51
При управлении
внутренними блоками:
• При управлении
группой блоков пульт
связан с 1 блоком из
группы
• При управлении с 2
пультов
дистанционного
управления оба пульта
связаны с внутренним
блоком
Цель/
использование
Пульт дистанционного управления
расположен рядом с блоком
Управление блоком
из удаленного
места
Управление
производится из 2
мест
(дистанционное
или местное)
Управление
работой группы
внутренних блоков
на одном этаже и в
одно и то же время
Управление
работой группы
внутренних блоков
на одном этаже и в
одно и то же время
из удаленного
места
Если забыли
отключить систему
или в случае
чрезвычайных
обстоятельств
С работой
внутреннего блока
связана работа
другого
оборудования
Способ управления
Пульт дистанционF
ного управления
находится на
некотором
расстоянии от
внутреннего блока
2 пульта
дистанционного
управления
Управление
работой группы
блоков (1)
Управление
работой группы
блоков с 2
дистанционных
пультов (1)
Команда извне на
принудительное
отключение
Комбинированное
управление с
пульта
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
(V0091)
Каждая линия проводов имеет протяженность до 500 м
Пульт дистанционного управления
(V0092)
(V0093)
Пульт дистанционного
управления
Каждая линия проводов имеет протяженность до 500 м
Пульт
дистанц. управления
Пульт
дистанц. управления
Пульт
дистанц. управления
Пульт дистанционного управления
(V0094)
Длина проводов управF
ления между блоками
может достигать 500 м.
При этом могут быть
соединены до
16 внутренних блоков
Пульт дистанF
ционного управления
Пульт
дистанционного управления
(V0095)
Длина проводов управF
ления между блоками
может достигать 500 м
При этом могут быть
соединены до 16
внутренних блоков
• Для местной операции управления, т. е. когда пульт
управления и объект управления находятся рядом
Пульт дистанционного
управления
Входной сигнал
принудительного
отключения
Входной сигнал
принудительного
отключения
Входной сигнал принудительного
включения/выключеня
Пульт дистанционного
управления
Пульт дистанционного управления
(V0097)
• Для группового управления
• Для систем вентиляции с рекуперацией тепла (HRV)
HRV
Пульт дистанF
ционного управления
(V0098)
Tech Catalogue 2007.indb 202Tech Catalogue 2007.indb 202 17.05.2007 15:45:0817.05.2007 15:45:08
