• VRV II блок «тепловой насос» • RWEYQ10-30MY1
Системы VRVII, VRVIII Наружные блоки
96

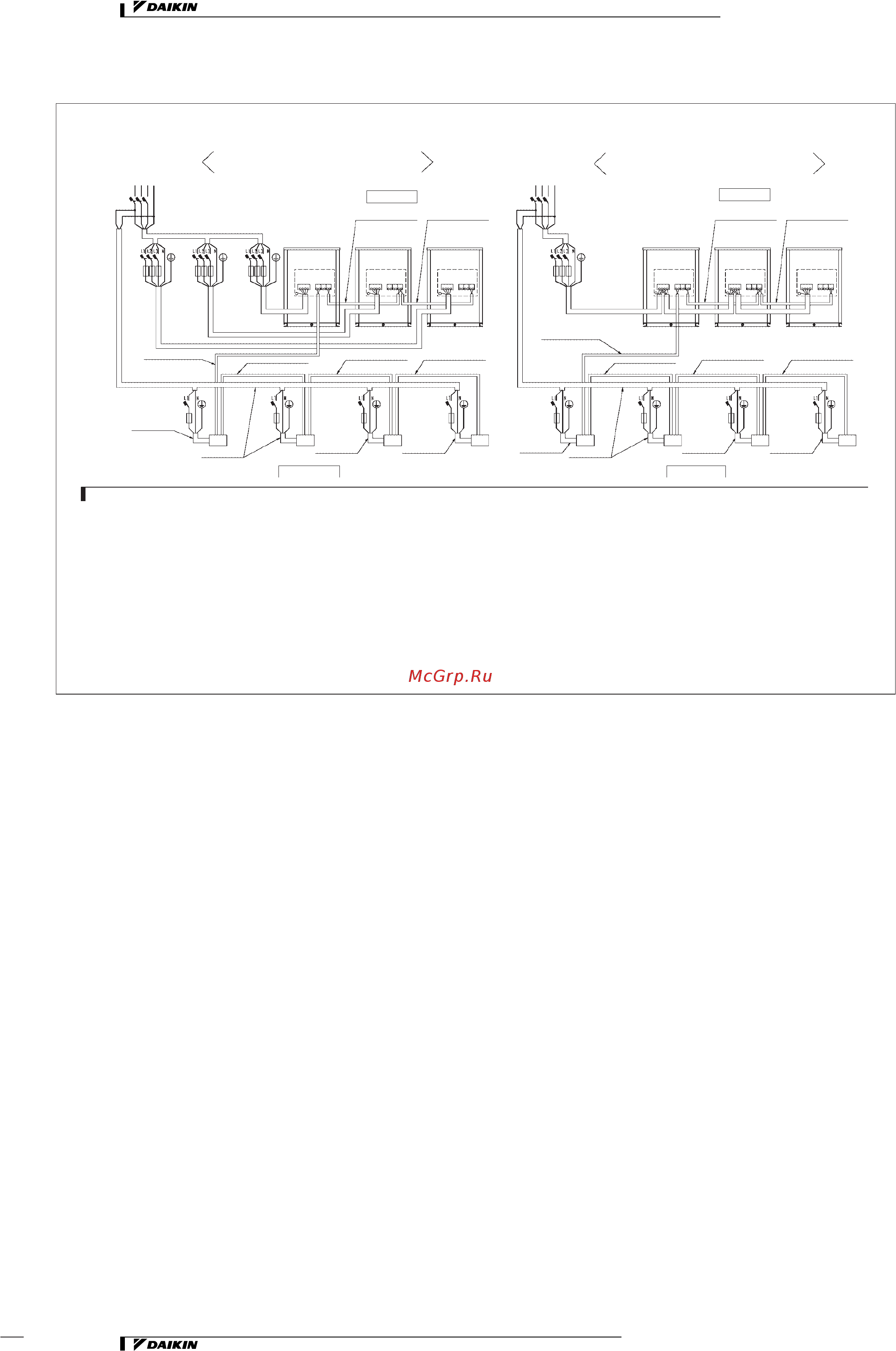

5 Схема внешних соединений
5.1 RWEYQ10,20,30MY1
RWEYQ10,20,30MY1-ТЕПЛОВОЙ НАСОС
3D048824
L1 L2L3 N
Электропитание
Главный
выключатель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
НАРУЖНЫЕ БЛОКИ
ВНУТРЕННИЕ БЛОКИ ВНУТРЕННИЕ БЛОКИ
[ Блок 1 ] [ Блок 2 ] [ Блок 3 ]
L1 L2L3 N
Электропитание
Главный
выключатель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
Выключатель
Плавкий
предохранитель
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(силовая линия)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
2-проводной кабель
(линия передачи)
НАРУЖНЫЕ БЛОКИ
[ Блок 1 ] [ Блок 2 ] [ Блок 3 ]
При отдельной подаче электропитания на каждый наружный блок.
При последовательном подключении электропитания между блоками.
ПРИМЕЧАНИЯ
1 Вся проводка, компоненты и материалы, поставляемые на место
установки, должны соответствовать применимым местным и
национальным нормам.
2 Использовать только медные проводники.
3 Детали приведены на монтажной схеме.
4 Для целей безопасности установите автоматический выключатель.
5 Вся местная проводка и компоненты должны выполняться электриком,
имеющим на это разрешение.
6 Блок необходимо заземлить в соответствии с применимыми местными и
национальными нормами.
7 Показанная проводка предназначена только для указания общих точек
соединений, и не включает все детали соединений для конкретной
установки.
8 Для каждого оборудования к линии электропитания установите
выключатель и плавкий предохранитель.
9 Установите главный выключатель так, чтобы он мог отключать все
источники питания единым образом, поскольку система состоит из
оборудования, использующего различные источники электропитания.
10 Мощность БЛОКА 1 должна быть больше мощности БЛОКА 2 при
последовательном соединении источника электропитания между блоками.
11 Если существует возможность опрокидывания фазы, потери фазы,
мгновенного отключения электроснабжения либо включения-выключения
питания во время работы системы, установите на месте схему защиты
опрокидывания фазы.
Работа системы при опрокидывании фазы может привести к выходу из
строя компрессора и другихчастей.
