• Системы VRVII, VRVIII • Наружные блоки
93
• VRV II блок «тепловой насос» • RWEYQ10-30MY1
2 Дополнительное оборудование
RWEYQ-MY1
РЕКУПЕРАЦИЯ ТЕПЛА / ТЕПЛОВОЙ НАСОС RWEYQ10MY1 RWEYQ20MY1 RWEYQ30MY1
Переключатель охлаждение / обогрев
KRC19-26A
Коробка для крепления KJB111A
Разветвитель REFNET, типа “гребенка* Рекуперация тепла KHRQ23M29H KHRQ23M29H, KHRQ23M64H, KHRQ23M75H
Тепловой насос KHRQ22M29H KHRQ22M29H, KHRQ22M64H, KHRQ22M75H
Разветвитель REFNET, типа “тройник* Рекуперация тепла KHRQ23M20T, KHRQ23M29T KHRQ23M20T, KHRQ23M29T, KHRQ23M64T, KHRQ23M75T
Тепловой насос KHRQ22M20T, KHRQ22M29T KHRQ22M20T, KHRQ22M29T, KHRQ22M64T, KHRQ22M75T
Комплект трубной обвязки для группы
наружных блоков*
Рекуперация тепла - BHFP26MA56 BHFP26MA84
Тепловой насос - BHFP22MA56 BHFP22MA84
Водопроводный сетчатый фильтр* BWU26A15 (1,47 МПа); BWU26A20 (1,96 МПа)
3 Габаритные и установочные размеры

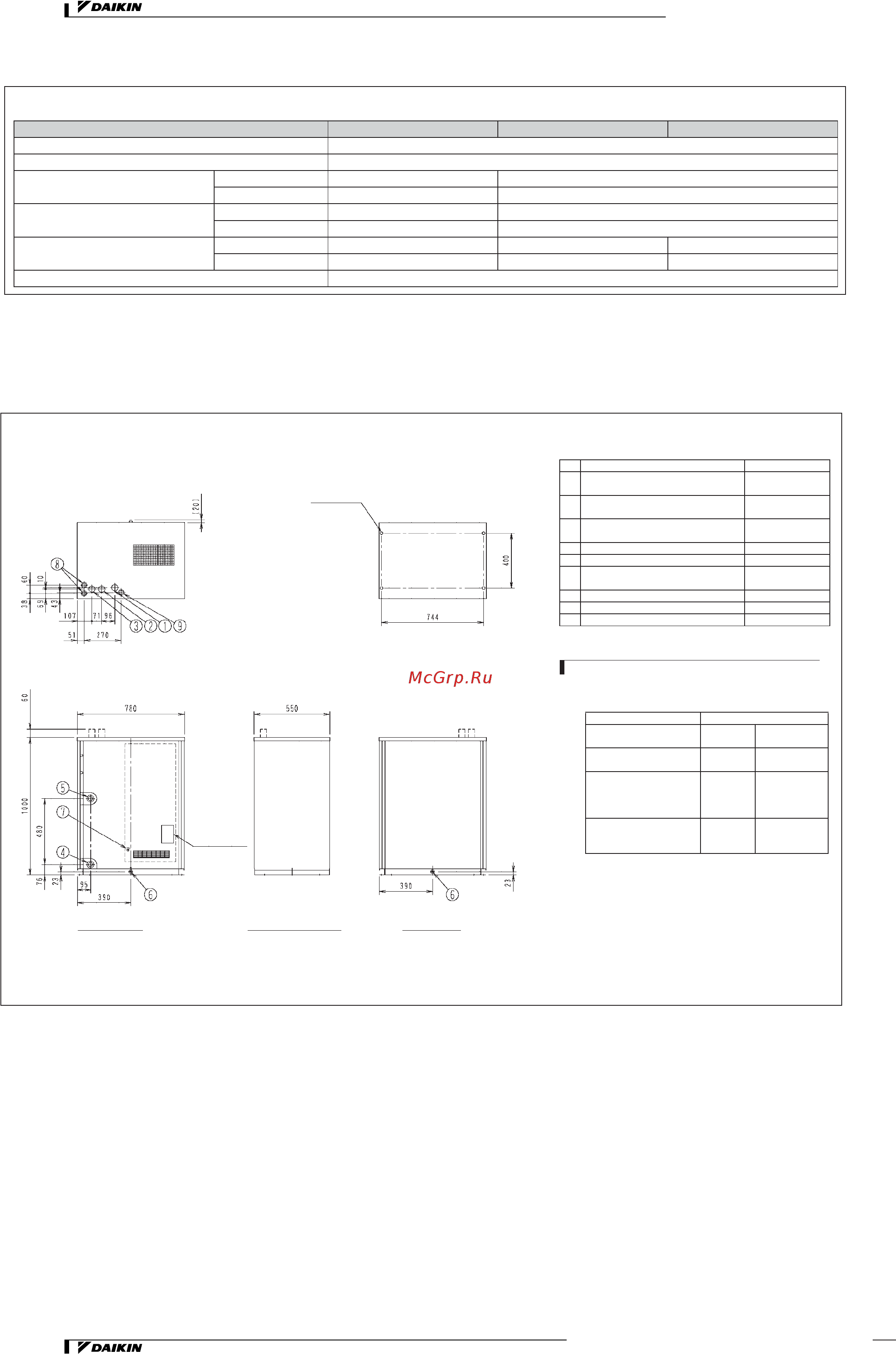

3.1 Сборочный чертеж
RWEYQ10MY1
3D046585B
(После крепления
дополнительной
трубы)
Табличка
изготовителя
(Шаг отв. под фундаментный болт)
4 - ш17 отв.
(Отв. под фундаментный болт)
(Шаг отв. под
фундаментный болт)
Вид сбокуВид справаВид спереди
(Пробка)
ПРИМЕЧАНИЯ
1 Клемма заземления в клеммной коробке.
2 Размер трубопровода следующий:
• Способ соединения:
Трубопровод для жидких веществ:
раструбное соединение. Трубопровод для
газообразных веществ на всасывании:
соединение пайкой. Трубопровод для
газообразных веществ на выпуске:
соединение пайкой
• В случае системы с тепловым насосом,
трубопровод для газообразных веществ на
всасывании не использ
у
ется.
№ Название детали Описание
1 Трубопровод для жидких
веществ
См. Прим. 2
2 Трубопровод для газообразных
веществ на всасывании
См. Прим. 2
3 Трубопровод для газообразных
веществ на выпуске
См. Прим. 2
4 Водоприемник PT11/4B
5 Водовыпуск PT11/4B
6 Выпускное дренажное
отверстие
PS1/2B
7 Клемма заземления M5
8 Шнур питания через отверстие
ø
29
9 Проводка через отверстие
ø
29
Название модели RWEYQ10MY1
Тип системы Тепловой
насос
Рекуперация
тепла
Трубопровод для
жидких веществ
ø
9,5
ø
9,5
Трубопровод для
газообразных
веществ на
всасывании
-
ø
22,2
Трубопровод для
газообразных
веществ на выпуске
ø
22,2
ø
19,1
Tech Catalogue 2007.indb 93Tech Catalogue 2007.indb 93 17.05.2007 15:43:5117.05.2007 15:43:51
