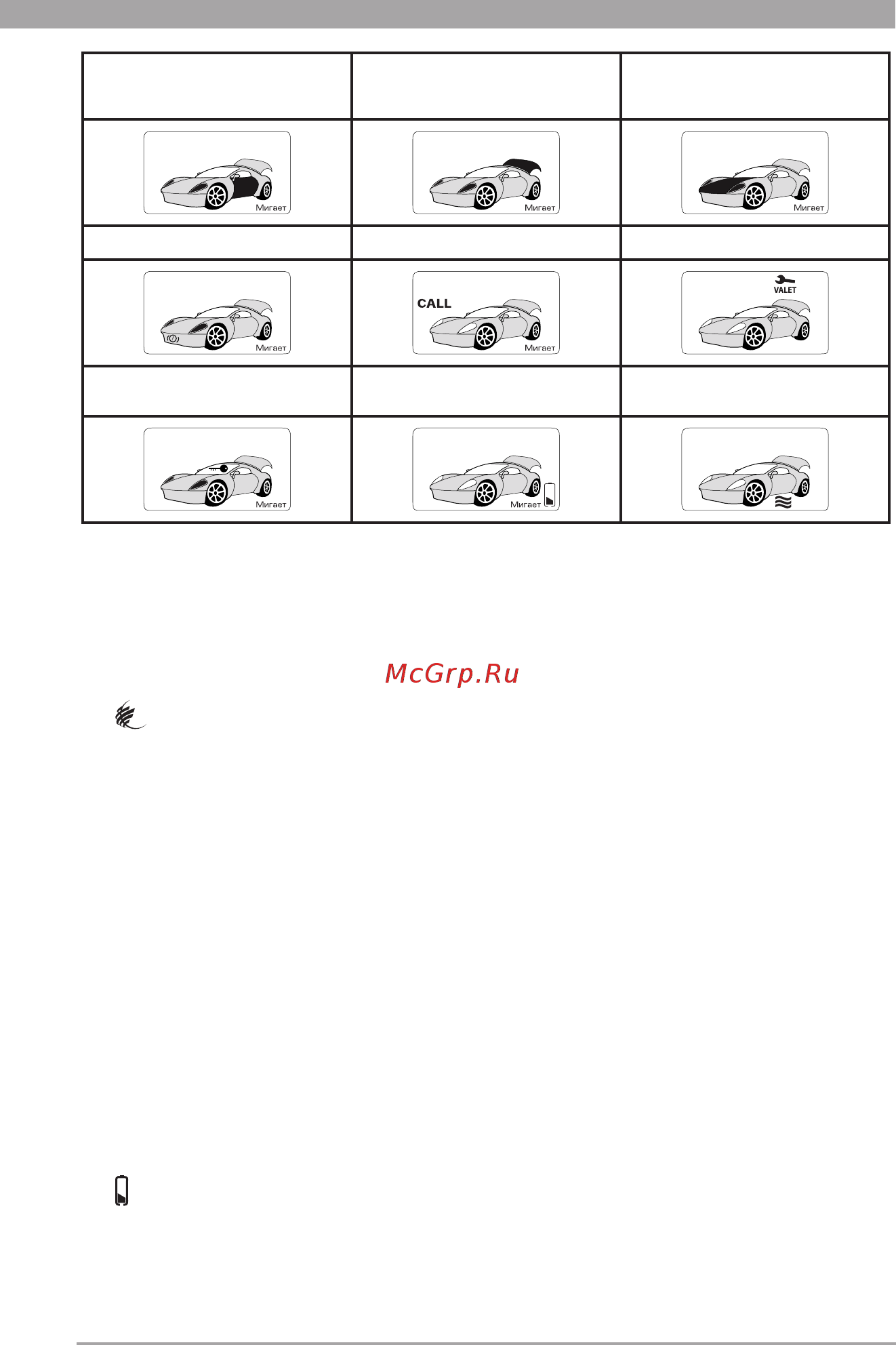

БРЕЛОКИ УПРАВЛЕНИЯ, ДАТЧИК УДАРА И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
10
Срабатывание концевого
выключателя дверей,
габаритных огней
Срабатывание концевого
выключателя багажника,
габаритных огней
Срабатывание концевого
выключателя капота,
габаритных огней
Включен ручной тормоз Вызов из салона автомобиля Включён режим VALET
Включено зажигание,
габаритных огней
Индикатор разряда
элемента питания
Включён режим вибрации
брелока
2.3 Дистанционная проверка состояния системы
Проверка состояния системы (работоспособность основного блока управления
и состояние автомобиля) производится путем нажатия кнопки 4 один раз. При этом
брелок подаст один звуковой сигнал и на три секунды включается подсветка брелока.
Система выдаст информацию на дисплей брелока о состояния автомобиля и о срабаты-
ваниях сигнализации с индикацией объекта срабатывания, если таковые были.
Примечание
Если брелок находится вне зоны действия, то при нажатии кнопки 4 короткого звукового
сигнала не будет. При вхождении в зону действия брелок подаст один звуковой сигнал.
2.4 Варианты оповещения двустороннего брелока
Для выбора варианта оповещения двусторонним брелоком нажмите и удерживайте
кнопку 5 (SET) три секунды. При выборе:
• звукового оповещения с вибросигналом брелок подаст звуковой сигнал, а затем
вибросигнал и на дисплее брелока появится значок режима вибро;
• вибросигнала без звукового оповещения брелок завибрирует и на на дисплее
брелока появится значок режима вибро;
• звукового оповещения брелок подаст звуковой сигнал и на дисплее брелока ис-
чезнет значок режима вибро.
Порядок чередования режимов происходит по кругу.
2.5 Индикация низкого уровня состояния элемента питания
Уровень состояния элемента питания отображается на дисплее двустороннего бре-
лока. Когда элемент почти разряжен и требуется его замена, на дисплее брелока появ-
ляется значок о необходимости его замены:
- элемент питания почти разряжен. Требуется замена.
