31
УСТАНОВКА СИСТЕМЫ

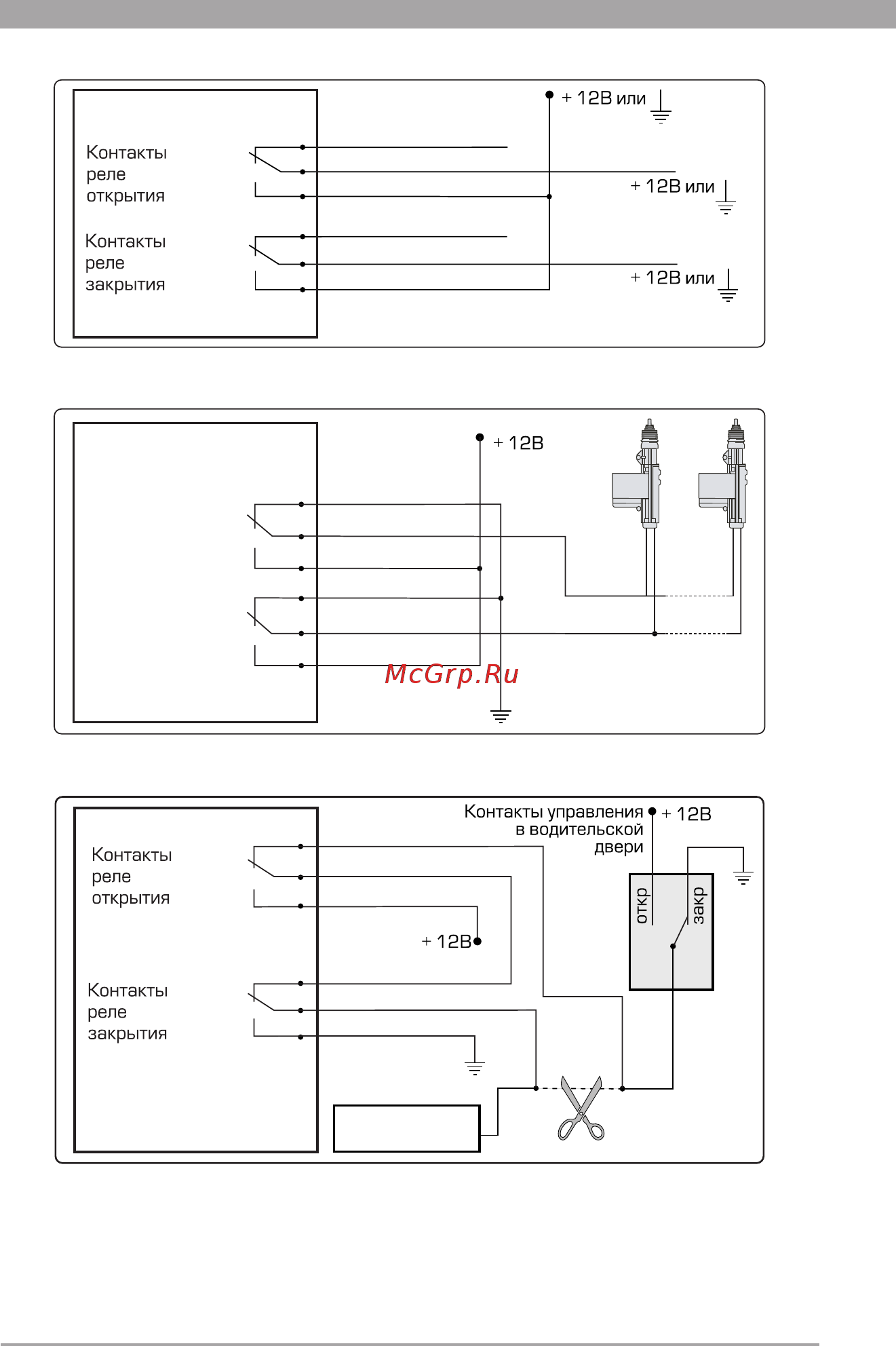

Схема подключения к системе с положительным или отрицательным управлением
синекрасный
синебелый
синежелтый
зеленокрасный
зеленобелый
зеленожелтый
Схема подключения к двухпроводным приводам системы управления
синекрасный
Контакты
реле
открытия
Контакты
реле
закрытия
синебелый
синежелтый
зеленокрасный
зеленобелый
зеленожелтый
Схема подключения к пневматической системе управления
интерфейс
компрессора
синекрасный
синебелый
синежелтый
зеленокрасный
зеленобелый
зеленожелтый
10.8.2 Выход дополнительного канала СН2 (функция F4)
Красно-белый провод: слаботочный отрицательный выход (300 мА) дополни-
тельного канала СН2 для управления различными дополнительными устройствами,
подключенными к системе и используется для: НР блокировки двигателя, реализации
