БРЕЛОКИ УПРАВЛЕНИЯ, ДАТЧИК УДАРА И СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
6
2 Брелоки управления, датчик удара и светодиодные
индикаторы
2.1 Брелоки управления
В брелоках, входящих в комплект данной охранной системы, используется уникаль-
ная динамическая система кодирования сигнала. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов
(code grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый
брелоком охранной системой автомобиля. После того как водитель поставил автомо-
биль на охрану, угонщиком используется данный сигнал.
Брелоки, входящие в комплект данной охранной системы, изменяют код передавае-
мого сигнала каждый раз, когда нажимается кнопка, поэтому, когда угонщик воспроиз-
ведет перехваченный сигнал вашего брелока, охранная система на него не отреагирует.
Сигнализация выполняет заложенные в нее функции либо автоматически, либо по
сигналам брелока при нажатии кнопок. Часть функций и некоторые параметры работы
сигнализации могут изменяться путем программирования. Порядок программирова-
ния и перечень программируемых функций приведены в соответствующих разделах.
2.1.1 Назначение кнопок брелоков

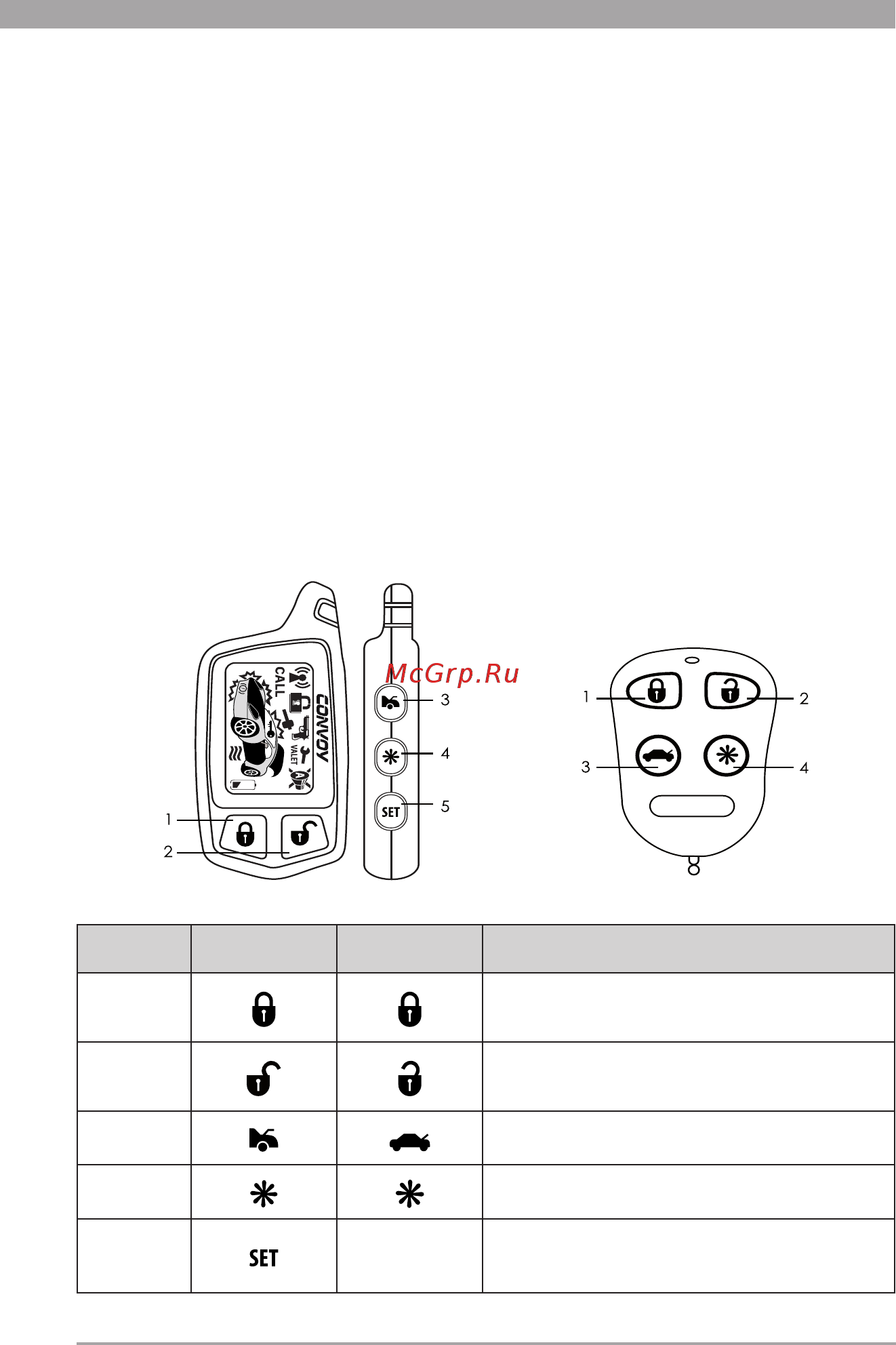

Двусторонний брелок с дисплеем Односторонний брелок
Кнопки
Двусторонний
брелок
Односторонний
брелок
Функции кнопок
Кнопка 1
Постановка на охрану, беззвучная постановка на
охрану, дистанционное закрытие замков дверей,
отключение сигналов тревоги
Кнопка 2
Снятие с охраны, беззвучное снятие с охраны,
дистанционное открытие замков дверей, отклю-
чение сигналов тревоги
Кнопка 3
Дистанционное открытие замков багажника
(нажать и удерживать 2 секунды)
Кнопка 4
Проверка статуса системы, включение подсвет-
ки (нажать и удерживать 5 секунд) и т.д.
Кнопка 5
—
Включение подсветки (кратковременно нажать),
включение режима вибрации (нажать и удержи-
вать 3 секунды)
