8
A
A
A A

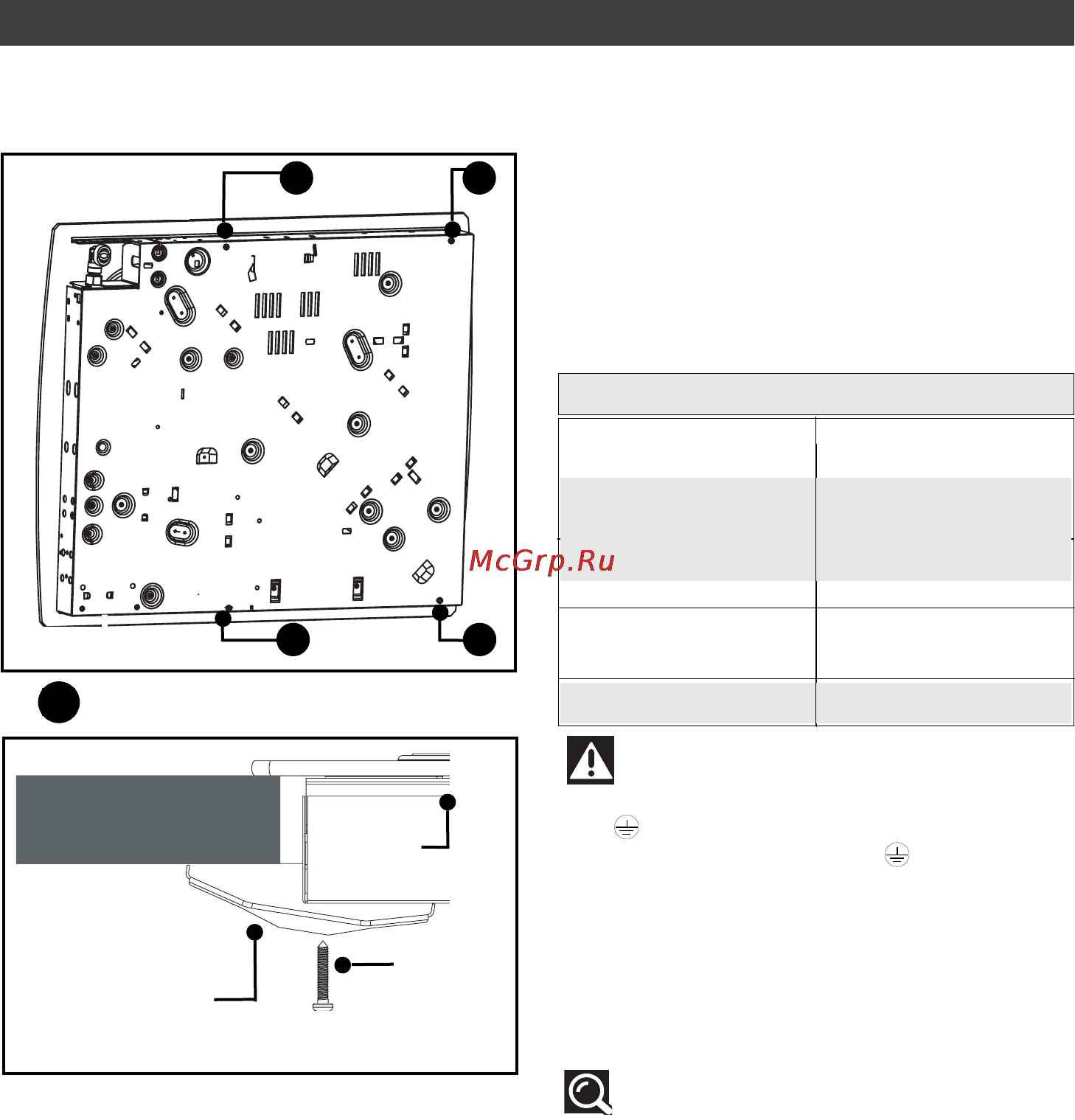

Рис. 01
Рис. 02
Фиксирующая лапка
Винт
Вид корпуса снизу
Отверстия для фиксации
A
Мебель
Сечение используемого кабеля
220240В ~ – 50 Гц
Кабель H05V2V2F – T90
Исходные данные SAV:
77х9060
Сечение провод$
ников в мм
2
Предохранитель
3 проводника,
из которых 1 $
заземление
1
10 A
1/ УСТАНОВКА ВАШЕГО ПРИБОРА
• СОВЕТЫ ПО ВСТРАИВАНИЮ • ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Ваш прибор должен быть подключен к моно$
фазной сети 220$240 В ~ с помощью 2$х по$
лярной розетки + заземление в соответствии
с нормой СEI 60083 или посредством все$
полюсного размыкающего устройства
согласно действующим правилам.
После установки прибора к розетке должен
остаться свободный доступ.
$ Поместите варочную поверхность в выем
ку в
мебели, немного потянув её к себе.
$ Расставьте на места головки горелок,
крышки горелок и решётки$подставки под
кастрюли.
Подсоедините варочную поверхность к источ$
нику газу (см. раздел «Подключение к источ$
нику газа») и к электросети (см. раздел «Под$
ключение к электросети»).
$ Вы можете заблокировать поверхность по
Вашему желанию с помощью фиксирующих
лапок, поставляемых вместе с винтами (рис.
02), по углам корпуса. Ис
пользуйте
отверстия, специально пред
усмотренные
для этого и обозначенные на рисунке
выше (Рис. 01).
$ Перестаньте закручивать винт тогда,
когда фиксирующая лапка начнёт
деформироваться.
Не пользуйтесь при этом гайковёртом.
Внимание
Заземленный провод (зелёно/жёл%
тый) соединяется с заземляющим зажи%
мом
прибора и должен быть соединён с
зазем
ляющим зажимом устройства.
Предох
ранитель устройства должен быть
рассчи
тан на 10 А. Если кабель питания
повреждён, его следует заменить другим
кабе
лем или специальным комплектом,
имею
щимся в распоряжении производи%
теля или его службы гарантийного
обслуживания.
Совет
При использовании газовой варочной
поверхности выделяется тепло и
повыша%
ется влажность в помещении,
в котором
она
установлена. Обеспечьте хорошее про%
вет
ривание на Вашей кухне: оставляйте
открытыми отверстия естественной венти%
ляции или установите меха
ническое венти%
лирующее устройство (механическую вы%
тяжку). Интенсивное и продолжительное ис%
пользование варочной поверхности может
вызвать потребность в дополнительном про%
ветривании; например, посредством откры%
вания окна или более эффективной аэрации;
путём увеличения мощности механической
вытяжку, если таковая есть в наличии. (мини%
мальное количество поступающего воздуха
должно быть 2 м3/ч на кВт мощности газа).
Пример: 60 см – 4 газовые горелки
Суммарная мощность:
0,85+1,5+2,25+3,1=7,7кВт
7,7 кВт х 2 = 15,4 м3/ч миним. количества.
