Ardesto MVC-B1602RD [4/24] Експлуатація

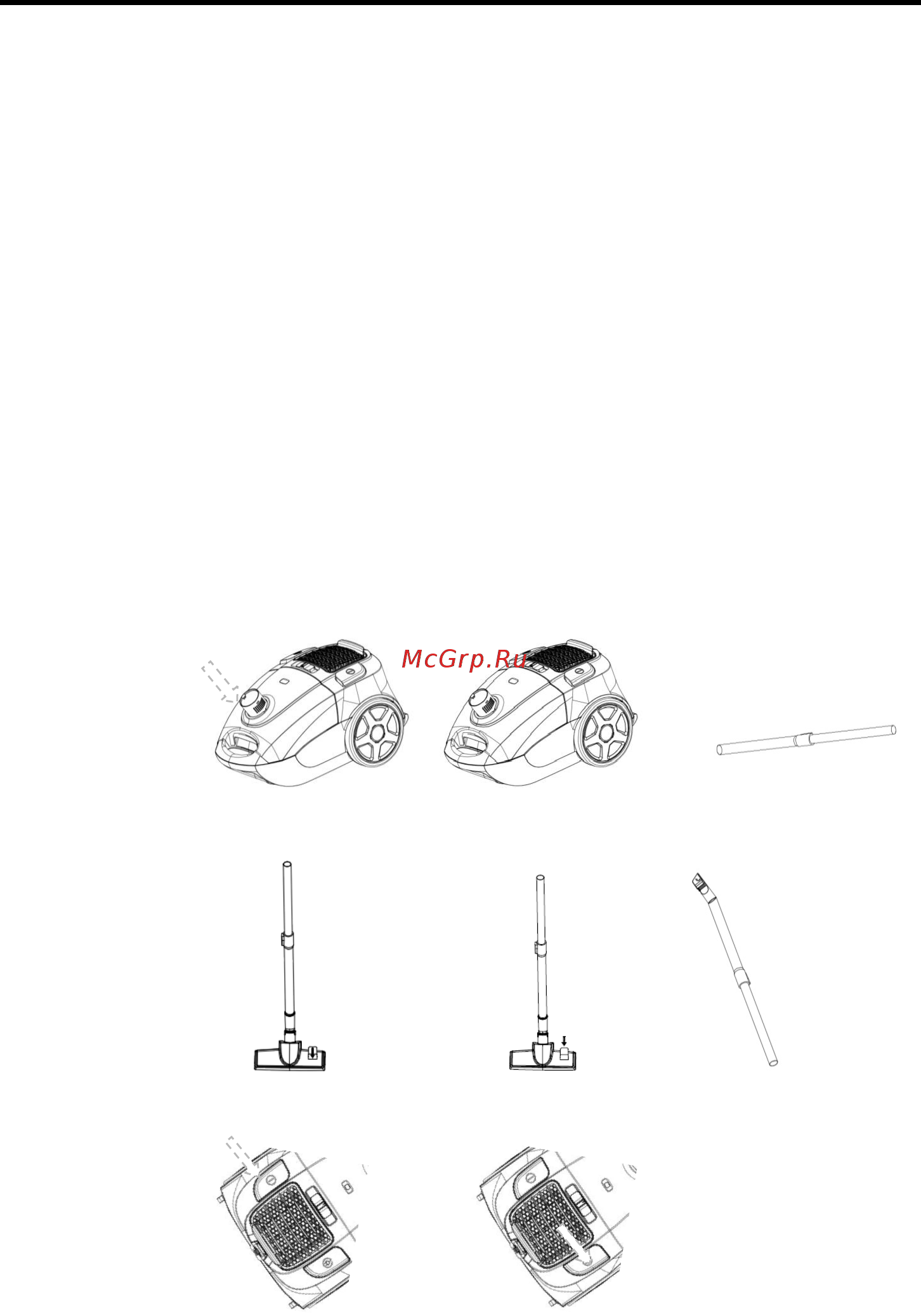

Приєднання шлангу до корпусу пилососу для цього вставте втулку гнучкого шлангу в отвір і зафіксуйте рис 1 2 процедура відключення шлангу від пилососу для цього натисніть на фіксатори на шлангу і від єднайте його рис 2 3 приєднайте телескопічну трубку до зігнутого кінця гнучкого шлан гу пилососу рис 3 4 на телескопічну трубку встановіть різні насадки і щітки відповідно до необхідності і мети прибирання рис 4 5 6 5 включення виключення пилососу підключіть пилосос до джерела живлення натисніть кнопку включення виключення щоб включи ти пилосос щоб його вимкнути натисніть кнопку ще раз рис 7 6 змотування мережевого шнуру після використання відключіть пилосос від джерела живлення натисніть кнопку автоматичного змотування шнуру для його змотування рукою направляйте ка бель запобігаючи завиттю і пошкодженню їм предметів рис 8 4

Заміна мішка для збору пилу та обслуговування пилососу 5

Заміна мішка для збору пилу якщо під час роботи пилососу індикатор заповнення мішка переклю читься на червоний необхідно замінити паперовий або очистити тканинний мішок рис 1 1 відкрийте передню кришку пилососу рис 2 2 вийміть заповнений мішок для збору пилу рис 3 5

Попередження перед чищенням або обслуговуванням відключіть пилосос від мере жі вийнявши вилку шнуру живлення з розетки при пошкодженні кабелю живлення щоб уникнути небезпеки його заміну повинен здійснювати виробник сервісна служба або анало гічний кваліфікований персонал 5

Причини зниження потужності всмоктування якщо потужність всмоктування впала 1 перевірте наповненість пилозбірника мішка або контейнеру і спустошіть його при необхідності 2 перевірте наявність крупного сміття в насадці шлангу і трубі при виявленні сміття слід очистити прилад від нього 5

Чищення вихідного нера фільтру зніміть решітку вихідного фільтру потягнувши за виступи у напрямку вгору вийміть нера фільтр прочистіть фільтр за допомогою щітки губчасту складову фільтру промити в теплій воді і ретельно просуши ти повернути нера фільтр і губчастий фільтр на місце рис 6 7 6

Чищення захисного фільтру двигуна вийміть тримач захисного фільтру з фільтром по напряму вгору вий міть фільтр з утримувача промийте фільтр теплою водою ретельно просушіть і встановіть його в тримач фільтру при виявленні пошко дження фільтру необхідно поміняти на новий рис 4 5 6

Вище наведені лише найпоширеніші можливі несправності які мо жуть бути діагностовані і усунені користувачем самостійно якщо це не допомогло зверніться в сервісний центр для консультації не роз бирайте і не ремонтуйте прилад самостійно це небезпечно і може привести до його руйнування 7

Усунення несправностей 7

Якщо в процесі роботи відбуваються неполадки будь ласка вико ристовуйте таблицю з порадами щодо їх усунення перш ніж зверта тися в службу підтримки клієнтів 7

Утилізація приладу 8

Меры предосторожности 9

Описание прибора 10

Присоединение шланга к корпусу пылесоса для этого вставьте втулку гибкого шланга в воздухоприемное отверстие и зафиксируйте рис 1 2 отсоединение шланга от пылесоса для этого нажмите фиксаторы на шланге и отсоедините его рис 2 3 присоедините телескопическую трубку к изогнутому концу гибкого шланга пылесоса рис 3 4 на телескопическую трубку установите разные насадки и щетки в соответствии с необходимостью и целью уборки рис 4 5 6 5 включение выключение пылесоса подключите пылесос к источнику питания нажмите кнопку включения выключения чтобы включить пылесос чтобы его выключить нажмите кнопку еще раз рис 7 6 сматывание сетевого шнура после использования отсоедините пыле сос от источника питания нажмите кнопку автоматической смотки шнура для его сматывания рукой направляйте кабель предотвращая захлестывание и повреждение им предметов рис 8 11

Сборка пылесоса 11

Эксплуатация 11

Замена мешка для сбора пыли если во время работы пылесоса индикатор заполнения мешка пере ключится на красный необходимо заменить бумажный или очи стить тканевый пылесборник рис 1 1 откройте переднюю крышку пылесоса рис 2 2 извлеките заполненный мешок для сбора пыли рис 3 12

Замена мешка для сбора пыли и обслуживание пылесоса 12

Предупреждение перед чисткой или обслуживанием отключите пылесос от сети вы нув вилку шнура питания из розетки при повреждении шнура питания во избежание опасности его замену должен производить изготовитель сервисная служба или аналогичный квалифицированный персонал 12

Причины снижения мощности всасывания если мощность всасывания упала 1 проверьте наполненность пылесборника мешка или контейнера и опустошите его при необходимости 2 проверьте наличие крупного мусора в насадке шланге и трубе при обнаружении мусор необходимо извлечь 12

Чистка выходного нера фильтра снимите решетку выходного фильтра потянув за выступы по направ лению вверх выньте нера фильтр прочистите фильтр с помощью щетки губчатую составляющую фильтра промыть в теплой воде и тщательно просушить вернуть нера фильтр и губчатый фильтр на место рис 6 7 13

Чистка защитного фильтра двигателя выньте держатель защитного фильтра с фильтром по направлению вверх выньте фильтр из держателя промойте фильтр теплой водой тщательно просушите и установите его в держатель фильтра при об наружении повреждения фильтра необходимо поменять на новый рис 4 5 13

Выше приведены только распространенные возможные неисправно сти которые могут быть диагностированы и устранены пользователем самостоятельно если проблема не решена обратитесь в сервисный центр для консультации не разбирайте и не ремонтируйте прибор са мостоятельно это опасно и может привести к повреждению прибора 14

Если в процессе работы происходят сбои пожалуйста используйте список советов по устранению неполадок прежде чем обращаться в службу поддержки клиентов 14

Устранение неисправностей 14

Утилизация прибора 15

Read before use 16

Getting to know your appliance 18

Connect the hose accessories insert the hose end into the hose socket at the front cover and then hook it fig1 remove the hose accessories press the adaptors at both side of the hose end and then pull the hose accessories fig2 2 connect the telescopic tube to the curves end of the hose fig3 3 connect different nozzle tools to the tube for different cleaning purpose floor brush adjust to the type of ground for carpet or floor fig4 5 combine brush nozzle for sofa wall surface curtain corner or space between furniture and etc fig6 4 turn on the machine insert the plug of cord into the power socket which conform to that on the label for power supply and press the on off switch pedal the machine could start working fig7 5 cord rewinding hold the plug and pull out the cord press the cord rewinding pedal that power cord will be drawn in fig8 19

Using the appliance 19

Change the dust bag when the dust full indicator turns to be red it is time to clear the dust or replace with a new bag fig1 open the front cover by clipping fig2 take out the bag then remove the full dust bag fig3 2 exchange the outlet filter clip down and remove the outlet cover by hands for exchange of filter fig4 5 3 the motor protection filter should be cleaned or exchanged after it is dirt fig6 7 20

Cleaning and maintenance 20

Disposal and environmental responsibility 21

Warning 21

Warranty conditions 22

Умови гарантії 22

Условия гарантии 22

Авторизований сервісний центр і ар сі адреса вул марка вовчка 18 а київ 04073 україна тел 0 800 300 345 044 230 34 84 390 55 12 www erc ua service 23

Гарантійний талон 23

Комплектність виробу перевірено із умовами гарантійного обслуговування ознайомлений претензій не маю підпис покупця __________________________________________________________________ 23

Просимо вас зберігати талон протягом гарантійного періоду при купівлі виробу вимагайте повного заповнення гарантійного талону 23

Шановний покупець вітаємо вас з придбанням приладу торго вельної марки ardesto який був розроблений та виготовлений у відповідності до найвищих стандартів якості та дякуємо вам за те що ви обрали саме цей прилад 23

Талон 1 24

Талон 2 24

Талон 3 24

Талони на гарантійне обслуговування 24
