Planet IDL-4802 [5/20] Led definition
![Planet IDL-4802 [5/20] Led definition](/views2/1071619/page5/bg5.png)
5

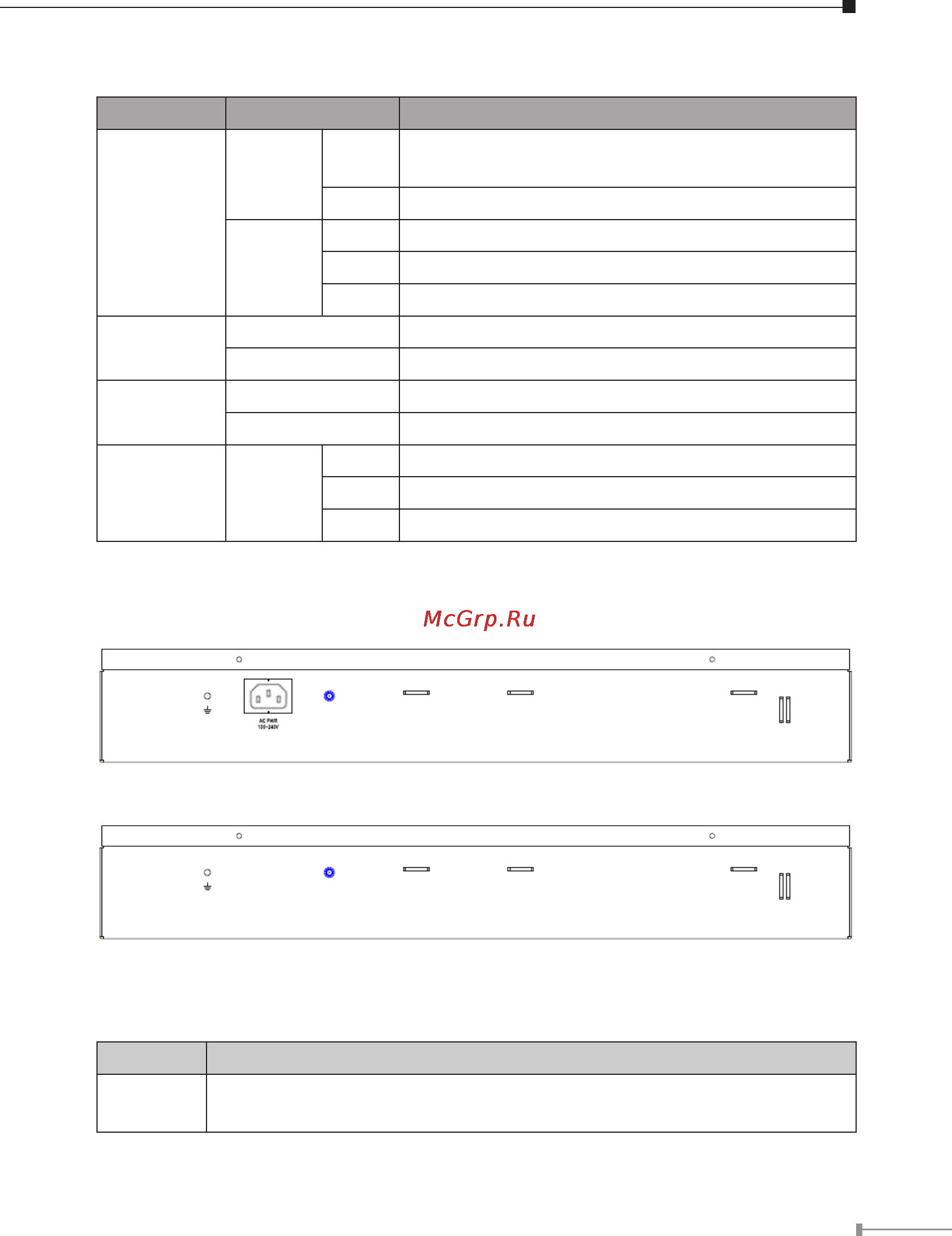

LED Denition
LED Color Description
Uplink
Orange
On
Uplink Port connect with 100/1000Mbps
Ethernet link
Off Uplink Port connect with 10Mbps Ethernet link
Green
On Active
Off Inactive
Flash Uplink Port Transmit / receive data
SYS
Green Normal Operation
Red Self-test fail
ALM
Green Normal Operation
Red To indicate the system alarm status
DSL status Green
On ADSL Port is activated and linked
Off ADSL Port is Disabled
Flash ADSL Port is activated but not linked
Rear Panel
The rear panels are shown below.
IDL-4802
IDL-4802-48
Port Denition
Port Description
AC PWR
AC Power cord plug-in, 100 - 240VAC is allowed.
(*IDL-4802)
