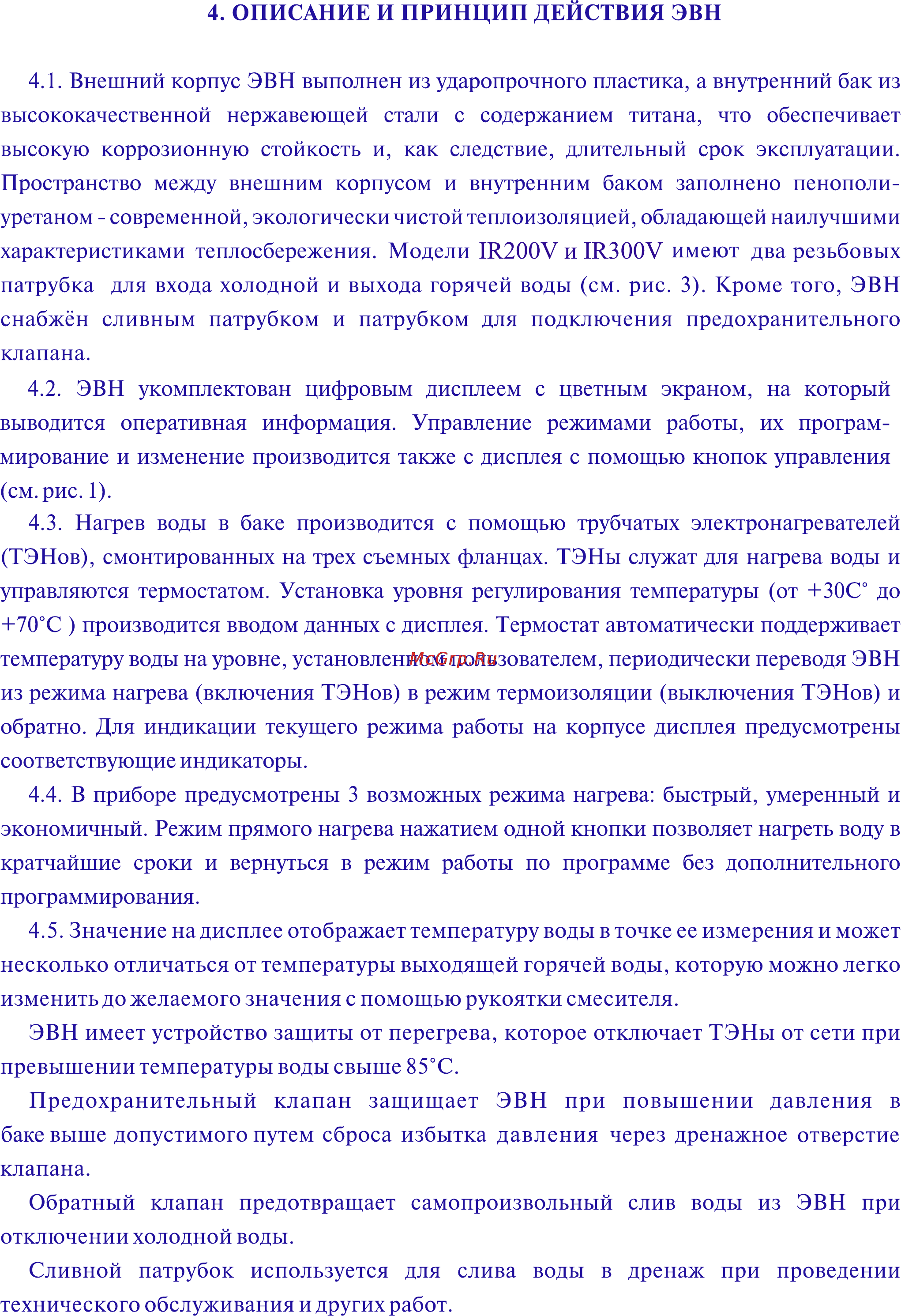

4 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН 4 1 Внешний корпус ЭВН выполнен из ударопрочного пластика а внутренний бак из высококачественной нержавеющей стали с содержанием титана что обеспечивает высокую коррозионную стойкость и как следствие длительный срок эксплуатации Пространство между внешним корпусом и внутренним баком заполнено пенополи уретаном современной экологически чистой теплоизоляцией обладающей наилучшими характеристиками теплосбережения Модели 1Я200У и 1Я300У имеют два резьбовых патрубка для входа холодной и выхода горячей воды см рис 3 Кроме того ЭВН снабжён сливным патрубком и патрубком для подключения предохранительного клапана 4 2 ЭВН укомплектован цифровым дисплеем с цветным экраном на который выводится оперативная информация Управление режимами работы их програм мирование и изменение производится также с дисплея с помощью кнопок управления см рис 1 4 3 Нагрев воды в баке производится с помощью трубчатых электронагревателей ТЭНов смонтированных на трех съемных фланцах ТЭНы служат для нагрева воды и управляются термостатом Установка уровня регулирования температуры от 30С до 70 С производится вводом данных с дисплея Термостат автоматически поддерживает температуру воды на уровне установленном пользователем периодически переводя ЭВН из режима нагрева включения ТЭНов в режим термоизоляции выключения ТЭНов и обратно Для индикации текущего режима работы на корпусе дисплея предусмотрены соответствующие индикаторы 4 4 В приборе предусмотрены 3 возможных режима нагрева быстрый умеренный и экономичный Режим прямого нагрева нажатием одной кнопки позволяет нагреть воду в кратчайшие сроки и вернуться в режим работы по программе без дополнительного программирования 4 5 Значение на дисплее отображает температуру воды в точке ее измерения и может несколько отличаться от температуры выходящей горячей воды которую можно легко изменить до желаемого значения с помощью рукоятки смесителя ЭВН имеет устройство защиты от перегрева которое отключает ТЭНы от сети при превышении температуры воды свыше 85 С Предохранительный клапан защищает ЭВН при повышении давления в баке выше допустимого путем сброса избытка давления через дренажное отверстие клапана Обратный клапан предотвращает самопроизвольный слив воды из ЭВН при отключении холодной воды Сливной патрубок используется для слива воды в дренаж при проведении технического обслуживания и других работ
