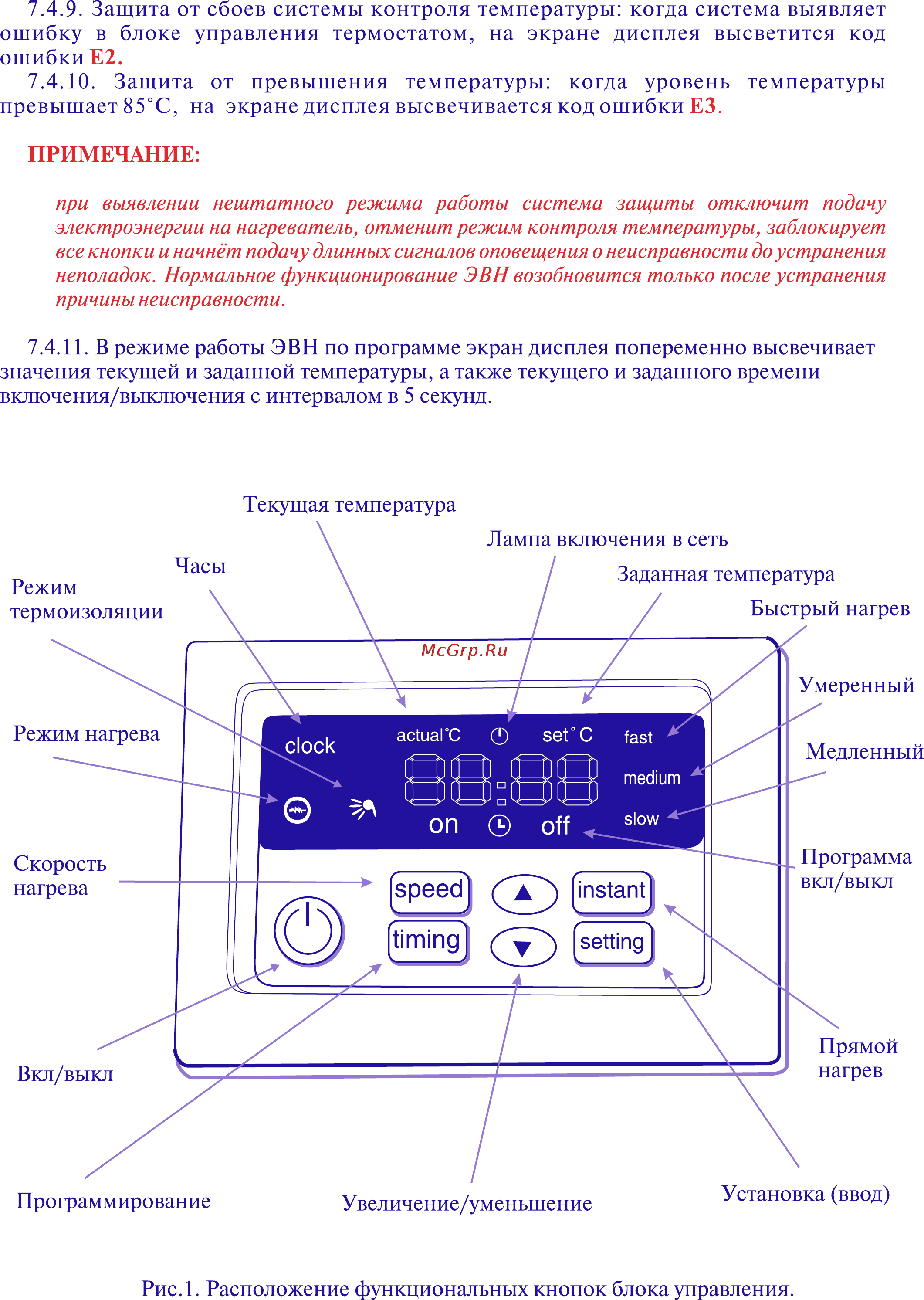

7 4 9 Защита от сбоев системы контроля температуры когда система выявляет ошибку в блоке управления термостатом на экране дисплея высветится код ошибки Е2 7 4 10 Защита от превышения температуры когда уровень температуры превышает 85 С на экране дисплея высвечивается код ошибки ЕЗ ПРИМЕЧАНИЕ при выявлении нештатного режима работы система защиты отключит подачу электроэнергии на нагреватель отменит режим контроля температуры заблокирует все кнопки и начнёт подачу длинных сигналов оповещения о неисправности до устранения неполадок Нормальное функционирование ЭВН возобновится только после устранения причины неисправности 7 4 11 В режиме работы ЭВН по программе экран дисплея попеременно высвечивает значения текущей и заданной температуры а также текущего и заданного времени включения выключения с интервалом в 5 секунд Текущая температура Лампа включения в сеть Часы Заданная температура Быстрый нагрев Режим термоизоляции Умеренный Режим нагрева clock actual C эеРС fast Медленный medium slow Программа вкл выкл Скорость нагрева setting Прямой нагрев Вкл выкл Программирование Увеличение уменьшение Установка ввод Рис 1 Расположение функциональных кнопок блока управления
