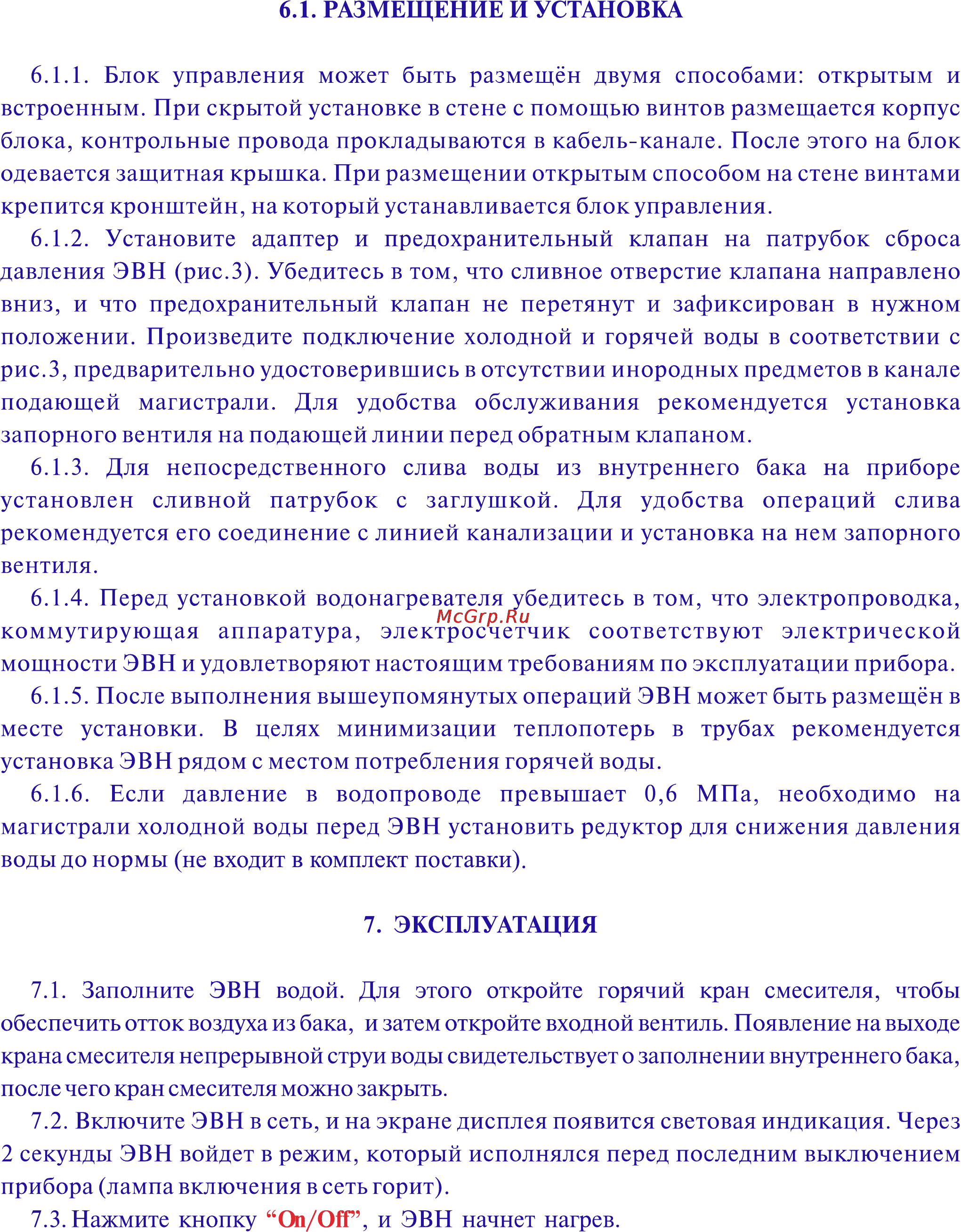

6 1 РАЗМЕЩЕНИЕ И УСТАНОВКА 6 1 1 Блок управления может быть размещён двумя способами открытым и встроенным При скрытой установке в стене с помощью винтов размещается корпус блока контрольные провода прокладываются в кабель канале После этого на блок одевается защитная крышка При размещении открытым способом на стене винтами крепится кронштейн на который устанавливается блок управления 6 1 2 Установите адаптер и предохранительный клапан на патрубок сброса давления ЭВН рис З Убедитесь в том что сливное отверстие клапана направлено вниз и что предохранительный клапан не перетянут и зафиксирован в нужном положении Произведите подключение холодной и горячей воды в соответствии с рис З предварительно удостоверившись в отсутствии инородных предметов в канале подающей магистрали Для удобства обслуживания рекомендуется установка запорного вентиля на подающей линии перед обратным клапаном 6 1 3 Для непосредственного слива воды из внутреннего бака на приборе установлен сливной патрубок с заглушкой Для удобства операций слива рекомендуется его соединение с линией канализации и установка на нем запорного вентиля 6 1 4 Перед установкой водонагревателя убедитесь в том что электропроводка коммутирующая аппаратура электросчетчик соответствуют электрической мощности ЭВН и удовлетворяют настоящим требованиям по эксплуатации прибора 6 1 5 После выполнения вышеупомянутых операций ЭВН может быть размещён в месте установки В целях минимизации теплопотерь в трубах рекомендуется установка ЭВН рядом с местом потребления горячей воды 6 1 6 Если давление в водопроводе превышает 0 6 МПа необходимо на магистрали холодной воды перед ЭВН установить редуктор для снижения давления воды до нормы не входит в комплект поставки 7 ЭКСПЛУАТАЦИЯ 7 1 Заполните ЭВН водой Для этого откройте горячий кран смесителя чтобы обеспечить отток воздуха из бака и затем откройте входной вентиль Появление на выходе крана смесителя непрерывной струи воды свидетельствует о заполнении внутреннего бака после чего кран смесителя можно закрыть 7 2 Включите ЭВН в сеть и на экране дисплея появится световая индикация Через 2 секунды ЭВН войдет в режим который исполнялся перед последним выключением прибора лампа включения в сеть горит 7 3 Нажмите кнопку Оп ОЯ и ЭВН начнет нагрев
