4.3 Конденсатоотводчик

К агрегату необходимо подключить конденсатоотводчик. Переходная секция, труба и сифон входят в комплект

поставки. Подключите дренажный канал на вытяжной стороне агрегатов (поз. 2, рисунок 4). Дренажный канал

на стороне подачи (поз. 1) должен подключаться, если агрегат будет использоваться с охлаждающим оборудо-

ванием или если предстоит работа в очень влажном климате. У левосторонних агрегатов позиции подключе-

ния расположены наоборот.

Соответствие высоты H значениям максимального отрицательного давления см. в таблица 1.

Если агрегат установлен в тесном пространстве и высота недостаточна, в качестве дополнительного оборудо-

вания доступен насос.

Примечание.

Если агрегат устанавливается в месте без обогрева, необходимо обеспечить изоляцию дренажного

патрубка и сифона, чтобы исключить замерзание воды.

Примечание.

Если дренаж осуществляется на стороне приточного воздуха, наклейки необходимо удалить, см.

рисунок 3. На левосторонней установке наклейки находятся на противоположной стороне.

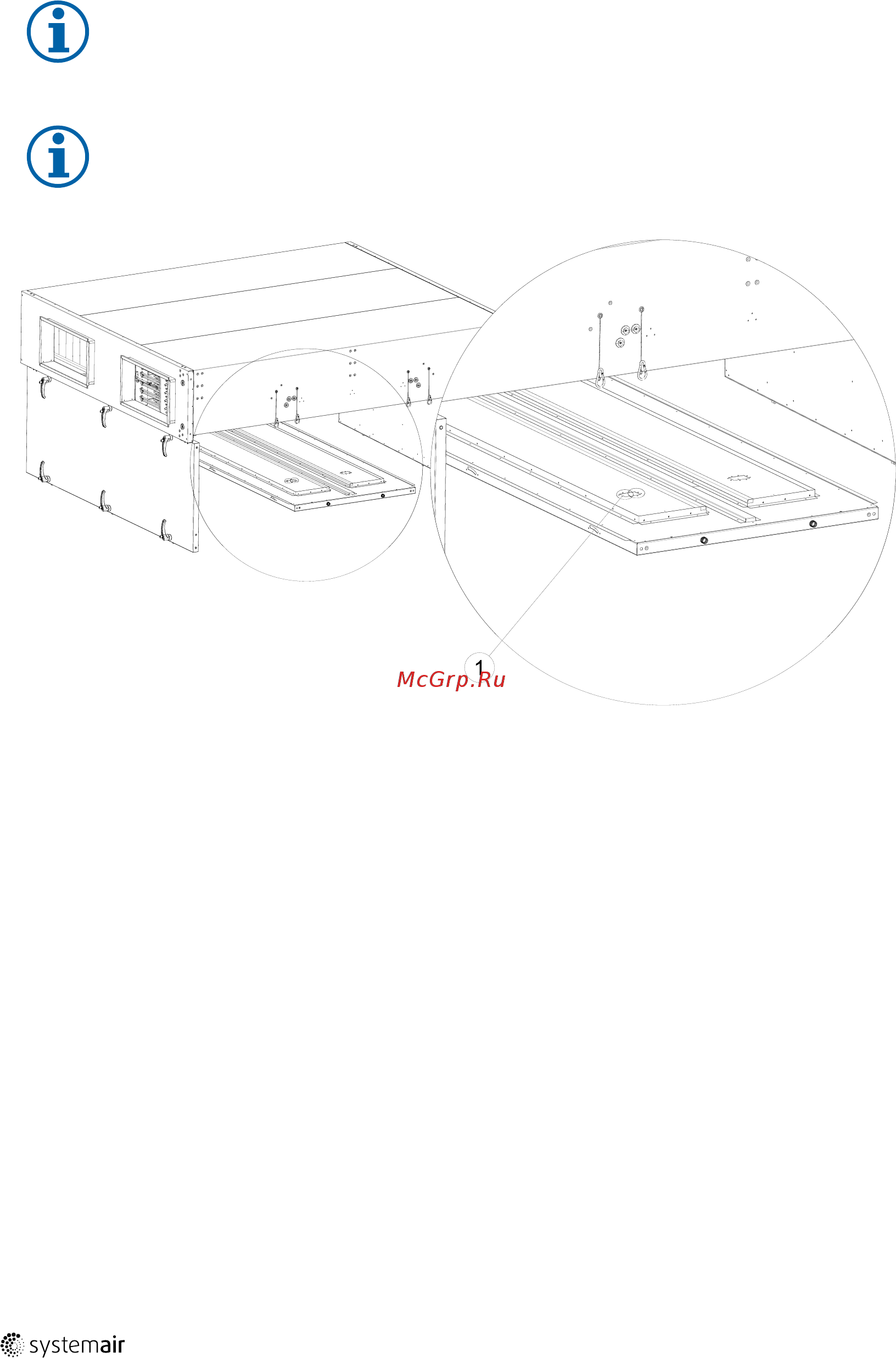

Рис. 3 Наклейки, правосторонняя установка
