Установка

4.7.6 Соединение с системой BMS

Доступные коммуникации для управления установкой

• RS485 (Modbus): 50-51-52 или 60-61-62

• RS485 (BACnet): 50-51-52 или 60-61-62

• RS485 (Exoline): 50-51-52-53 или 60-61-62-63

• TCP/IP Exoline

• TCP/IP Modbus.

• TCP/IP WEB

• TCP/IP BACnet

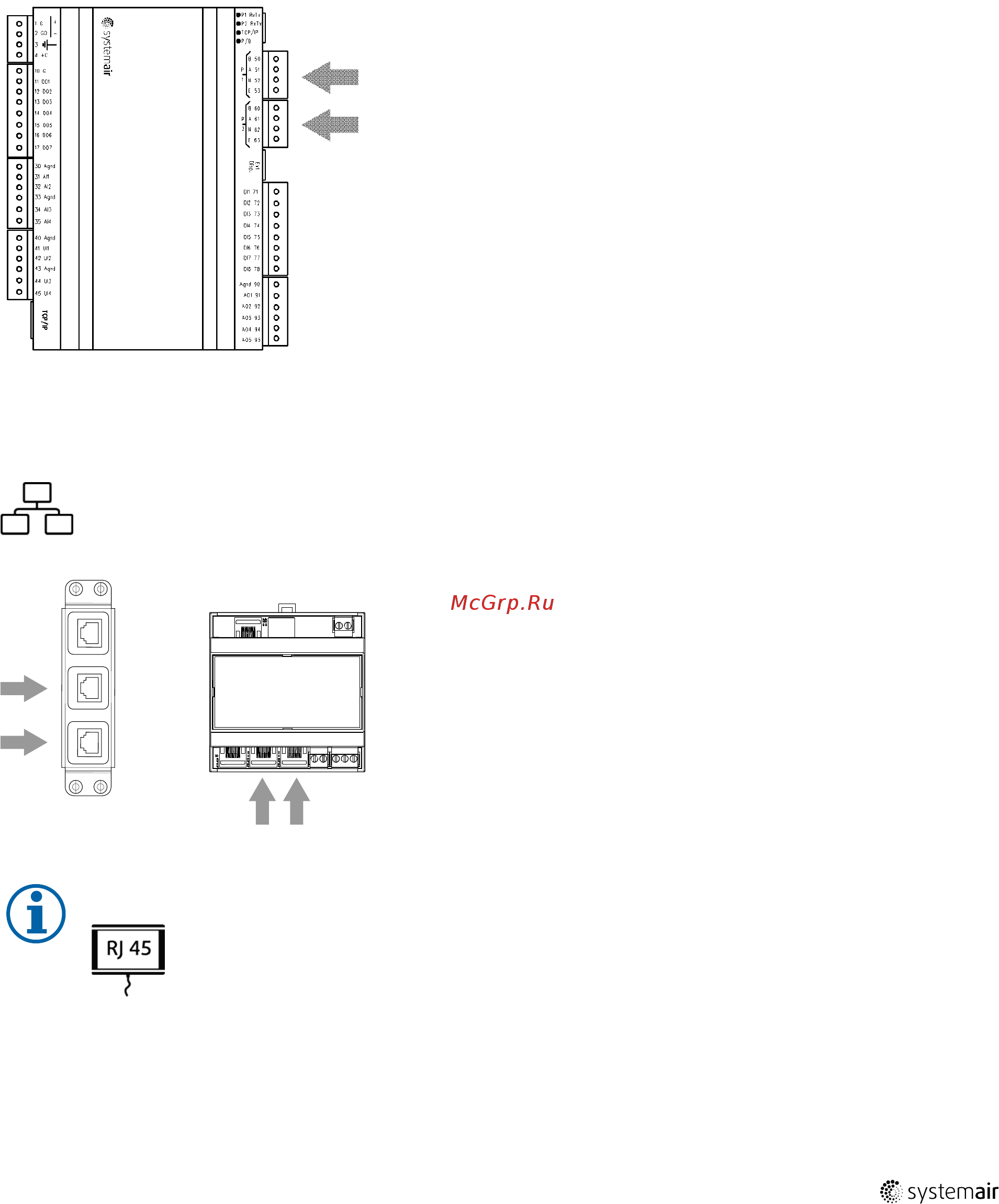

Подключение RS 485

Рис. 11

Подключение TCP/IP

Подключите устройство к разъему панели или к модулю коммутации, в зависимости от типа установ-

ки кондиционирования воздуха.

Рис. 12 Примерный вид разъемов панели

Примечание.

Соединитель человеко-машинного интерфейса 24 В предназначен для дисплея. Это

соединение предназначено только для человеко-машинного интерфейса, никакие другие

подключения не допускаются.

1516273 | A002
