14
|
Установка
4.7 Соединения
4.7.1 Воздуховоды

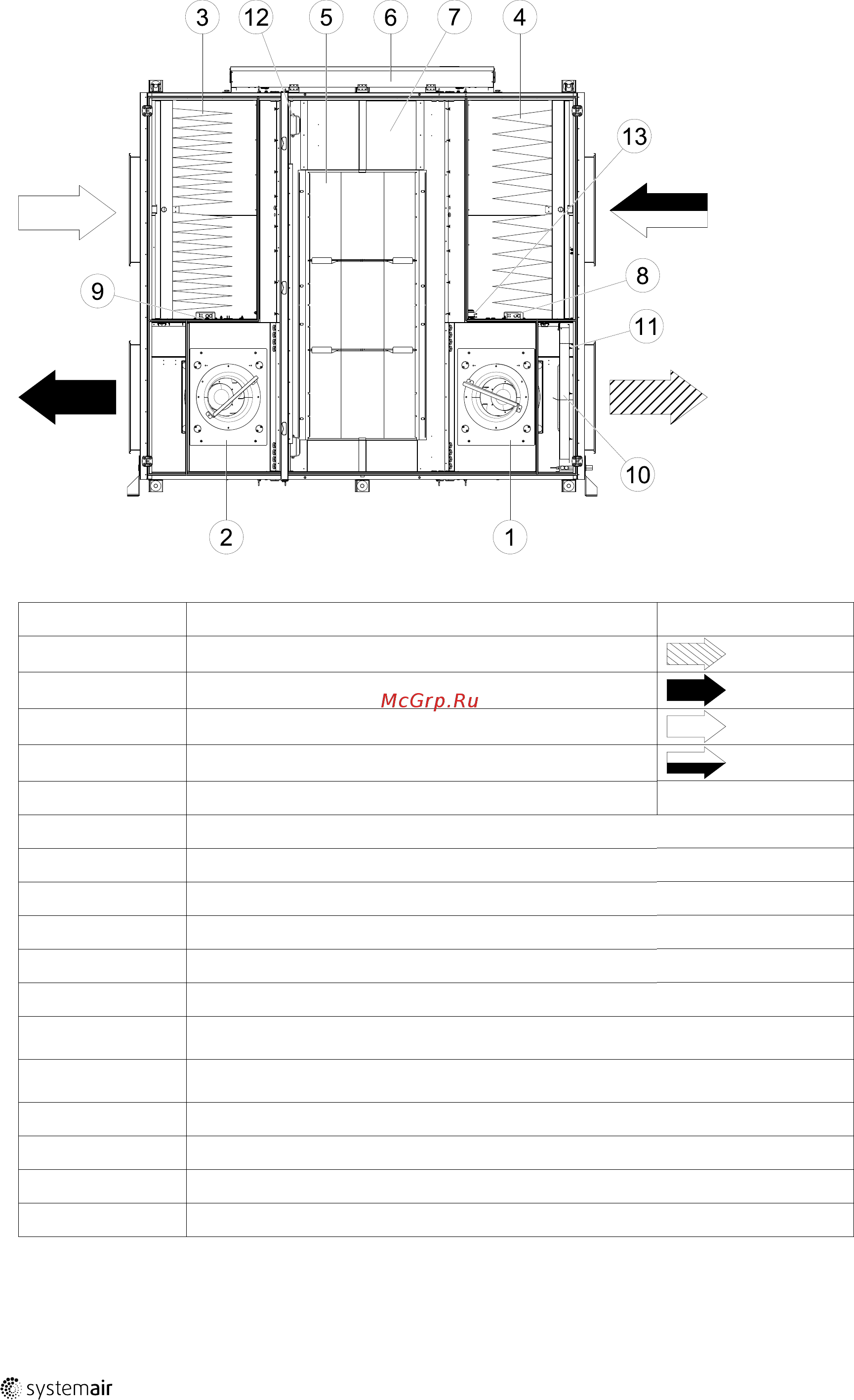

Рис. 8 Соединения и основные компоненты в правосторонних агрегатах
Позиция
Описание Символ
A
Подключение воздуховода приточного воздуха
B
Подключение воздуховода удаляемого воздуха
C
Подключение воздуховода наружного воздуха
D
Подключение воздуховода вытяжного воздуха
1
Приточный вентилятор
2
Вытяжной вентилятор
3
Фильтр приточного воздуха
4
Фильтр вытяжного воздуха
5
Теплообменник
6
Соединительная коробка
7
Перепускной клапан (наружный воздух)
8
Датчик давления Приточный вентилятор/Фильтр
вытяжного воздуха
9
Датчик давления вентилятора вытяжного воздуха/
фильтра приточного воздуха
10
Секция электрического подогревателя
11
Ручной сброс защиты от перегрева
1
12
Датчик давления оттаивания рекуператора
13
Датчик расхода воздуха
1
1
Только для агрегатов с секцией электрического подогревателя
1516273 | A002
