ФИАШ.425519.014 РЭ-7
5
СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Изделие не содержит драгоценных металлов и камней.
УСТРОЙСТВО И РАБОТА

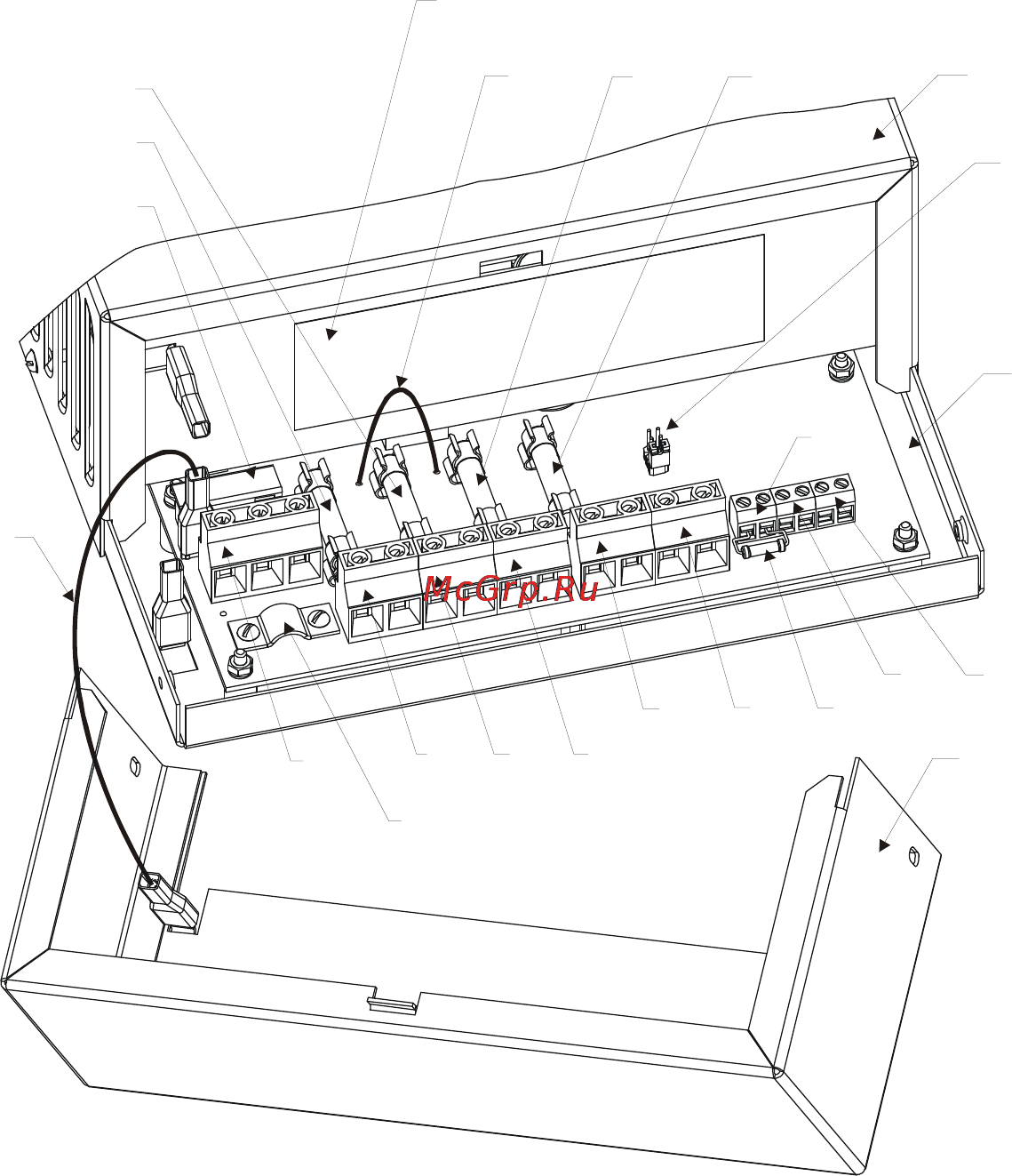

Краткое описание конструкции источника:
Источник размещен в металлическом корпусе, состоящем из днища, кожуха основного
и кожуха монтажного отсека. Кожух основной скрывает радиоэлементы, не требующие
обслуживания при эксплуатации источника, под кожухом монтажного отсека располо-
жены элементы коммутации и защиты (рис.1), которые размещены на печатной плате.
На лицевой панели корпуса размещены элементы управления, индикации и вентиля-
ционное отверстие, закрытое защитной решеткой (рис.2).
2
3
4
5
6
7
8
9
1
12
10
11
13
14
15 16
17
18
22
23
24
25
Внутренняя этикетка
Рис.1
1. Колодка «Сеть» для под-
ключения сетевого напря-
жения и заземления.
2. Колодка «Выход 1» для
подключения нагрузки.
3. Колодка «Выход 2» для
подключения нагрузки или
нагревательного элемента.
4. Колодка «Выход 3» для
подключения нагрузки.
5. Колодка «АКБ» для под-
ключения внешней АКБ.
6. Колодка «Измерительный
вход» для контроля напря-
жения на клеммах АКБ.
7. Колодка «Термодатчик»
для подключения выносно-
го термодатчика, контро-
лирующего температуру на
корпусе АКБ.
8. Колодка «Выход ОК 1» -
выход типа «открытый кол-
лектор» сигнал наличия
сети 220 В.
9. Колодка «Выход ОК 2» -
выход типа «открытый кол-
лектор» дублирует состоя-
ние индикатора «Выход» .
10. Переключатель типа
«джампер» для установки
ограничения максимального
выходного тока и тока за-
ряда АКБ.
11. Перемычка задающая
режим работы выхода «Вы-
ход 2», выполненная про-
водом НВ-2.5, впаянным в
печатную плату. При под-
ключении к «Выход2» на-
гревательного элемента
перемычку необходимо пе-
ререзать.
