ФИАШ.425519.014 РЭ-7
6
19
20
21
22
23
24

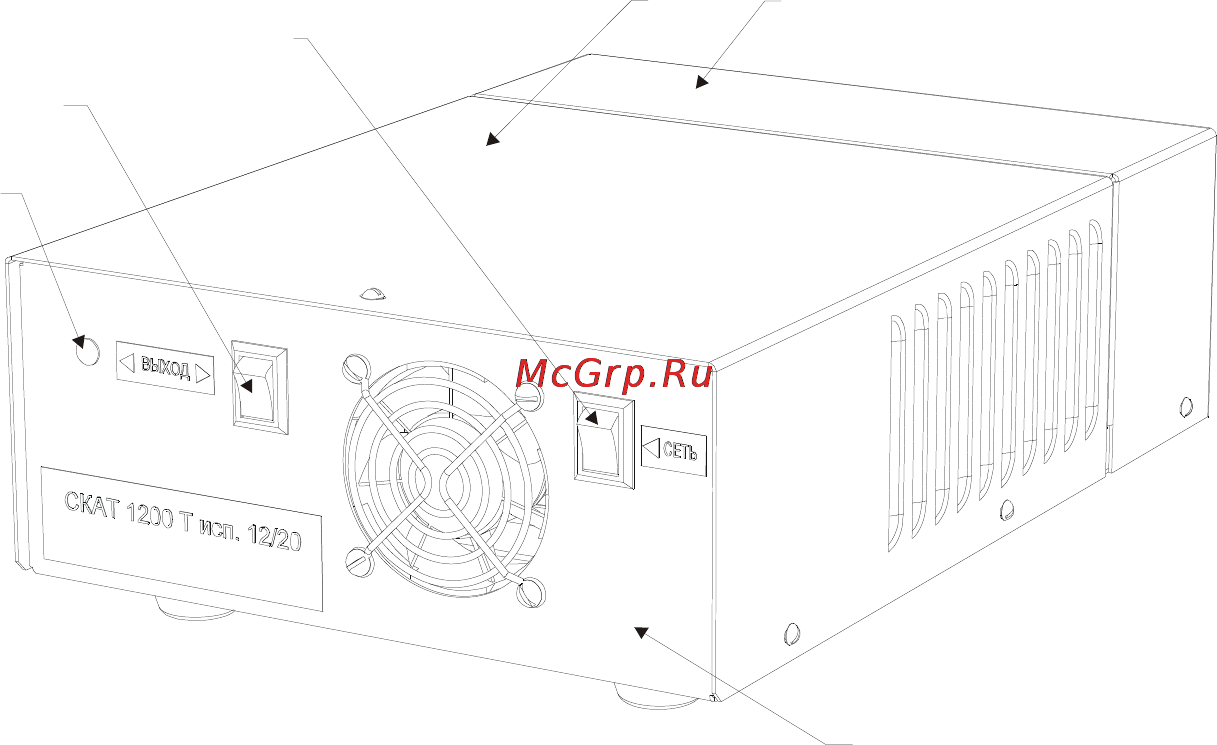

Рис.2
12.
Сетевой предохрани-
тель 5 А.
13. Предохранитель вы-
ходной 20 А (заводская ус-
тановка) в цепи «Выход 1».
14. Предохранитель вы-
ходной (при необходимости
устанавливается потреби-
телем) в цепи «Выход 2».
15. Предохранитель вы-
ходной (при необходимости
устанавливается потреби-
телем) в цепи «Выход 3».
16. Предохранитель акку-
муляторный 15 А .
17. Перемычка заземления
кожуха монтажного отсека.
18. Прижимная планка для
жесткой фиксации сетевого
кабеля и провода заземле-
ния к печатной плате.
19. Тумблер «Сеть», со-
вмещённый с сетевым ин-
дикатором, для включения /
выключения сетевого на-
пряжения.
20. Тумблер «Выход» для
включения / выключения
выходов («Выход 1», «Вы-
ход 2» и «Выход 3») .
21. Индикатор «Выход»
для индикации состояния
тумблера «Выход», а в ре-
жиме резервного питания -
уровень заряда АКБ при
включенном тумблере «Вы-
ход».
22. Днище корпуса.
23. Кожух основной.
24. Кожух монтажного от-
сека.
25. Резистор 1кОм 1% (эк-
вивалент сопротивления
термодатчика при темпера-
туре +25ºС)
Описание работы источника:
При наличии напряжения питающей сети (тумблер «Сеть» и тумблер «Выход»
включены) источник осуществляет заряд внешней АКБ и питание нагрузки. Индика-
торы «Сеть» и «Выход» светятся непрерывно.
В случае неисправности источника, приводящей к аварийному повышению или по-
нижению выходного напряжения и напряжения заряда АКБ, индикатор «Выход» будет
часто мигать (4 раза в 1 секунду
). В источнике установлены следующие пороги ава-
рийных уровней напряжения:
