Бастион СКАТ-1200Т [9/20] Комплект поставки

ФИАШ.425519.014 РЭ-7

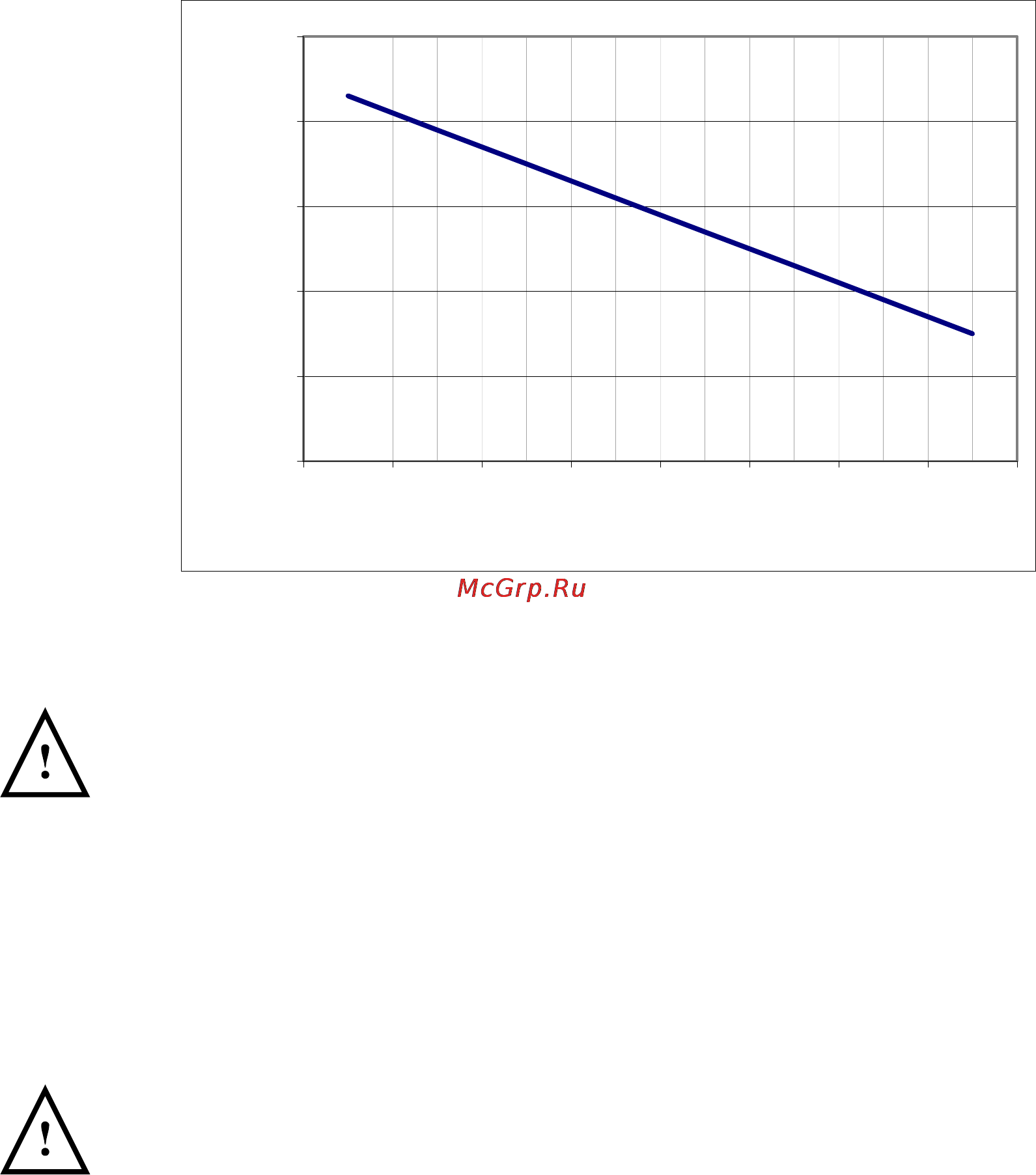

График 2

12,5

13,5

14,5

-20-10 0 1020304050

Температура, С

Напряжение заряда

АКБ, В

Замер температуры на корпусе АКБ производится выносным термодатчиком, вхо-

дящим в комплект поставки.

ВНИМАНИЕ! БЕЗ ПОДКЛЮЧЕННОГО ТЕРМОДАТЧИКА КОРРЕКТНАЯ

РАБОТА ИСТОЧНИКА НЕ ВОЗМОЖНА.

В источнике реализована возможность управления нагревательным элементом, ко-

торый может быть использован для обогрева АКБ в случае её эксплуатации при отри-

цательных температурах окружающей среды. При перерезанной перемычке поз.11

рис.1 и установленной в держатель предохранителя выходного в цепи «Выход 2» плав-

кой вставки 5А 250В напряжение на выход «Выход 2» будет подаваться при темпера-

туре на корпусе АКБ 0

С и отключаться при температуре на корпусе АКБ 10

С.

ВНИМАНИЕ! ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ НАГРЕВАТЕЛЬНОГО

ЭЛЕМЕНТА НОМИНАЛЬНЫМ НАПРЯЖЕНИЕМ ПИТАНИЯ 12В

ПОСТОЯННОГО ТОКА И ПОТРЕБЛЯЕМОЙ МОЩНОСТЬЮ НЕ БОЛЕЕ

60Вт.

Примечание: Если перемычка поз.11 рис.1 не перерезана, то выход «Выход 2» ра-

ботает аналогично выходам «Выход 1» и «Выход 3».

КОМПЛЕКТ ПОСТАВКИ

- источник СКАТ 1200Т исп. 12/20 1 шт.

- вставка плавкая 5А 250В 4 шт.

- вставка плавкая ВПТ6-39 (5,0 А 250 В) 1 шт.

- вставка плавкая 10А 250В 3 шт.

- вставка плавкая 20А 250В 1 шт.

- вставка плавкая 15А 250В 2 шт.

- кабельный жгут для подсоединения внешней АКБ

с кольцевым кабельным наконечником под винт М6 плюсовой 1 шт.

- кабельный жгут для подсоединения внешней АКБ

с кольцевым кабельным наконечником под винт М6 минусовой 1 шт.

- клеммы для подключения автомобильной АКБ 2 шт.
