Бастион SKAT-UPS 10000 [15/24] Акб 240 в

ФИАШ.436218.055 РЭ-1 Формат А5

АКБ =240В

АКБ 12В АКБ 12В АКБ 12В АКБ 12В АКБ 12В

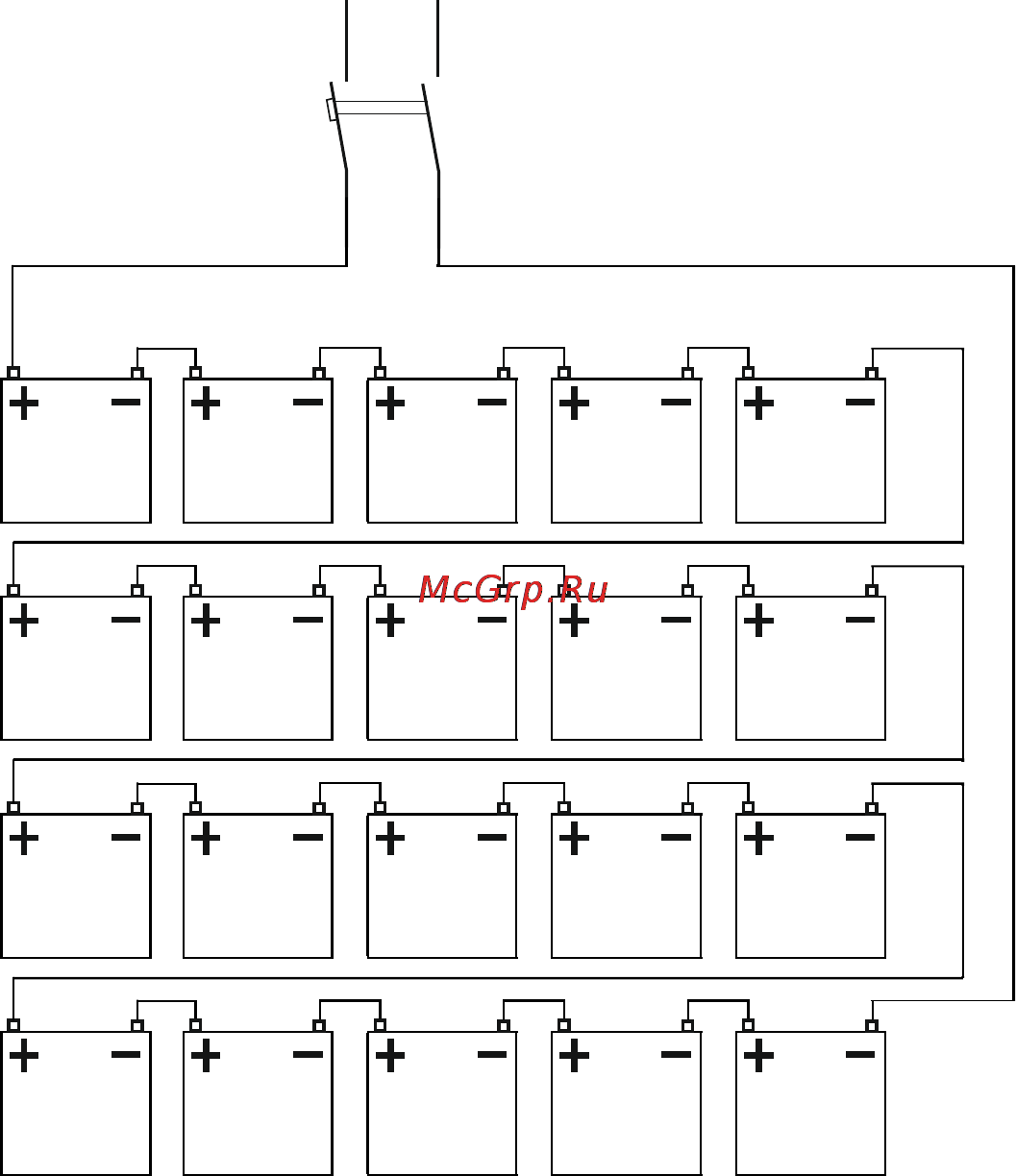

Рисунок 5 – схема монтажа аккумуляторной батареи

Между АКБ и источником должен быть подключен автоматический выключатель

постоянного тока* (SF, на номинальный ток 40А, см. рисунок 5).

__________

* Допускается применение автоматического выключателя переменного тока при

увеличении его номинала в 1,5…1,8 раза.

Следует перевести автоматический выключатель SF в выключенное положение

и затем выполнить, с соблюдением полярности, последовательное соединение 20

батарей как показано на рисунке 5 при помощи перемычек АКБ (входят в комплект

поставки).

Последовательность монтажа АКБ должна строго выполняться с большой

аккуратностью и вниманием, собранную АКБ следует подключить к источнику через

разъём на его задней стенке с помощью кабеля, входящего в комплект поставки.
