ФИАШ.436218.055 РЭ-1 Формат А5
7

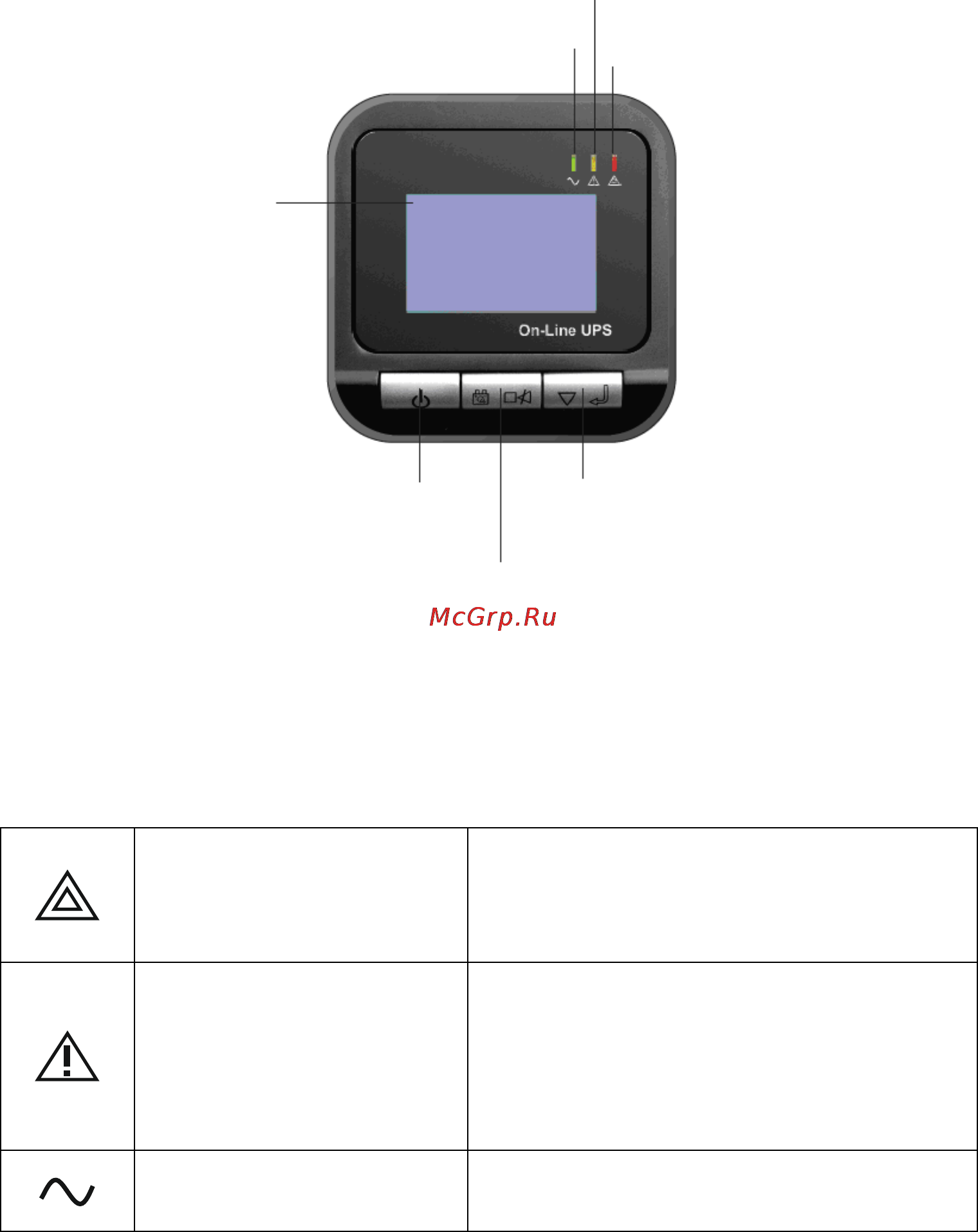

Рисунок 1 – передняя панель источника
Описание светодиодных индикаторов
Таблица 3
Индикатор «АВАРИЯ»
горит красным светом
Источник неисправен и не подает
напряжения на нагрузку.
Например: длительная перегрузка,
неисправность инвертора, неисправность
шины, перегрев и т.п.
Индикатор «ВНИМАНИЕ»
горит желтым светом
Предупреждение.
Например: входное напряжение подано, но
источник не включен, режим «БАЙПАС»,
перезаряд АКБ, неисправность зарядного
устройства, не работает вентилятор, низкий
уровень заряда батарей в режиме
«РЕЗЕРВ»
Индикатор «НОРМА» горит
зеленым светом
Напряжение инвертора подано на нагрузку
в одном из рабочих режимов:
«ОСНОВНОЙ» или «РЕЗЕРВ»
ЖК
-
дисплей
Кнопка
включения/
выключения
источника
Индикатор
«НОРМА»
(зеленый)
Кнопка для просмотра
значений основных
параметров источника
Индикатор
«ВНИМАНИЕ»
(желтый)
Индикатор
«АВАРИЯ»
(красный)
Кнопка для включения
автоматической проверки
или выключения звуковой
сигнализации
