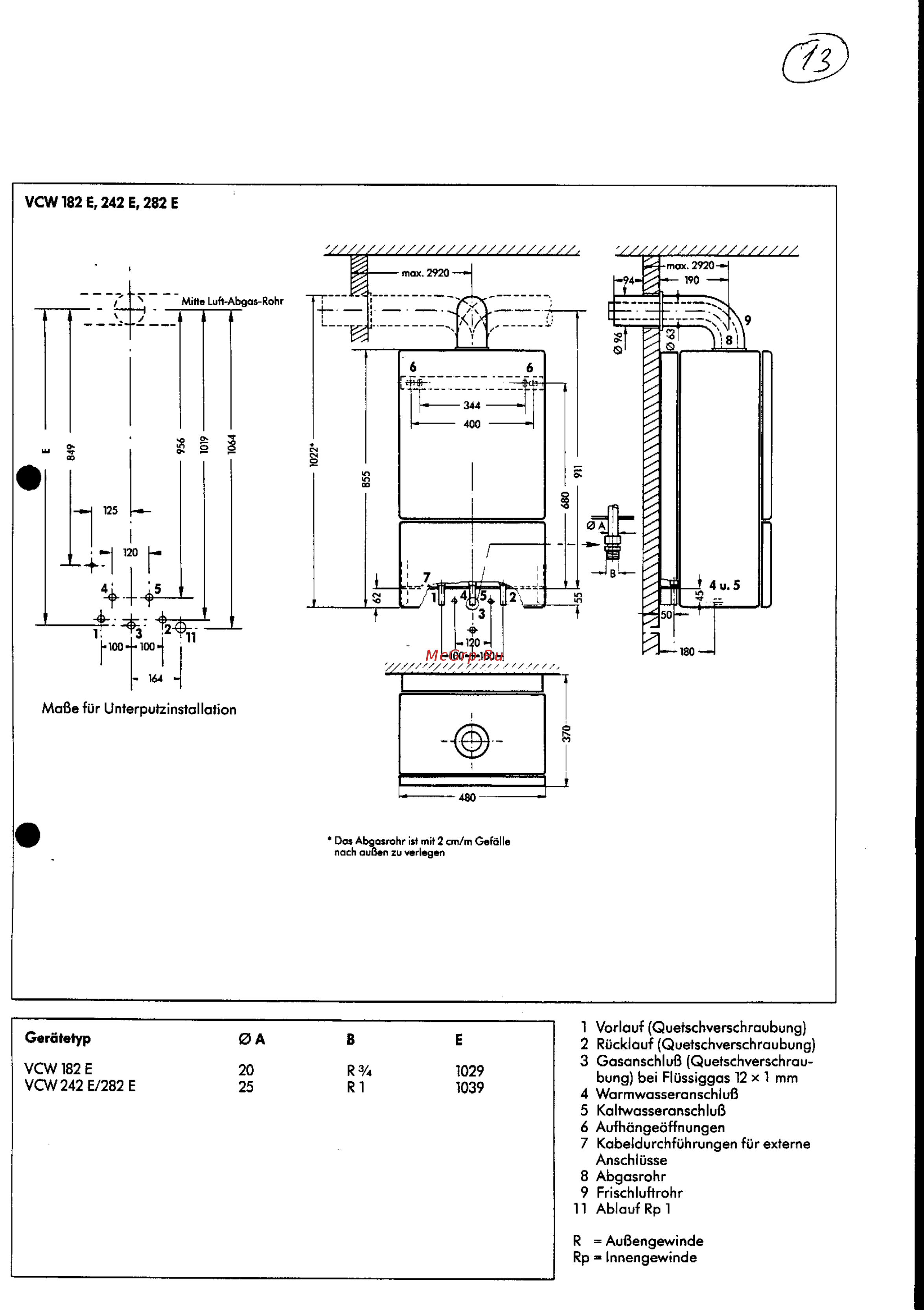

VCW182 E 242 E 282 E Maße für Unterputzinstallation Das Abgasrohr ist mit 2 cm m Gefälle nach außen zu verlegen Gerätetyp 0A B E VCW182 E VCW242 E 282 E 20 25 R RI 1029 1039 1 Vorlauf Quetschverschraubung 2 Rücklauf Quetschverschraubung 3 Gasanschluß Quetschverschrau bung bei Flüssiggas 12 x 1 mm 4 Warmwasseranschluß 5 Kaltwasseranschluß 6 Aufhängeöffnungen 7 Kabeldurchführungen für externe Anschlüsse 8 Abgasrohr 9 Frischluftrohr 11 Ablauf Rp 1 R Außengewinde Rp Innengewinde
