![Vaillant VCW 280XEU [6/15] Соединительные размеры](/img/pdf.png)
Vaillant VCW 280XEU [6/15] Соединительные размеры
![Vaillant VCW 180XEU [6/15] Соединительные размеры](/views2/1071909/page6/bg6.png)
Содержание
- 15 предохранительный клапа 1
- 16 ревизионный кра 1
- 17 отопительная установка 18 перепускной клапан 19 патрубок подключения газа 20 электроника 21 зажигающие электроды 22 воздухонаправляющий экран 23 датчик термостата подающей воды ntc 24 ограничитель температуры 1
- А4 ниппель для выпуска воздуха 1
- Быстрый выпуск воздуха 7 контрольный электрод 8 газовые горелки 9 газовая арматура 10 мембранный насос 11 клапан для наполнения азотом 12 расширительный бак 13 насос отопительной системы 4 газовый запорный кра 1
- Мы не отвечаем за ущерб возникший вследствии несоблюдения данной инструкции по монтажу 1
- Патрубок для отвода продуктов сгорания 2 предохранитель тяги 3 первичный теплообменник 1
- Принадлежности 1
- Технические данные 1
- Топочная камера 1
- Функциональная схема 1
- Hüs g 2
- Размеры аппарата 3
- Тип аппарата в в1 с с1 3
- Технические данные 4
- Технические данные 5
- Скрытый монтаж открытый монтаж 6
- Соединительные размеры 6
- Таблица размеров размеры в мм 6
- 16 регулятор количества воды 17 водяной клапан 18 патрубок подключения холодной воды 19 газовый запорный кра 10
- 20 ревизионный кра 10
- 21 отопительная установка 22 ревизионный кран 23 патрубок подключения газа 24 место разбора горячей воды 25 перепускной клапан 26 исполнительный клапан 27 переключатель частичной нагрузки 28 электроника 29 вторичный теплообменник 30 зажигающие электроды 31 воздухоналравляющий экран 32 датчик термостата подающей воды мтс 33 ограничитель температуры 10
- V с tv f o 2 0 10
- Âé vaillant 10
- Быстродействующая вентиляция 7 контрольный электрод 8 газовые горелки 9 газовая арматура 10 мембранный насос 11 клапан для наполнения азотом 12 расширительный бак 13 насос отопительной системы 14 приоритетный переключающий вентиль 15 предохранительный клапа 10
- Патрубок отвода продуктов сгорания 2 предохранитель тяги 3 первичный теплообменник 10
- Принадлежности 10
- Технические данные 10
- Функциональная схема 10
- Ъ4 ниппель для выпуска воздуха 5 топочная камера 10
- Размеры 11
- V hz bw2q 5q 12
- Gerätetyp 0a b e 13
- Vcw182 e 242 e 282 e 13
- Технические характеристики vcw 182 е 242 е 15
Похожие устройства
- Sony ZS-S10CP Инструкция по эксплуатации
- Бастион SKAT-UPS 1000 RACK Инструкция по эксплуатации
- Vaillant THERMOMAX VU 260XE Инструкция по эксплуатации
- Sony ZS-PS30CP Инструкция по эксплуатации
- Бастион SKAT-UPS 800 Инструкция по эксплуатации
- Vaillant THERMOMAX VU 180XE Инструкция по эксплуатации
- Бастион SKAT-UPS 3000 Инструкция по эксплуатации
- Loewe 89644B10 Silver Инструкция по эксплуатации
- Vaillant THERMOMAX VUW 260XE Инструкция по эксплуатации
- Бастион ШРН 12.480 Инструкция по эксплуатации
- Vaillant THERMOMAX VUW 180XE Инструкция по эксплуатации
- Бастион SKAT-UPS 3000 RACK Инструкция по эксплуатации
- Vaillant TURBOMAX VU 282E Инструкция по эксплуатации
- Бастион SKAT-OVP16 RACK Инструкция по эксплуатации
- Loewe 66201L00 Black Инструкция по эксплуатации
- Vaillant TURBOMAX VU 242E Инструкция по эксплуатации
- Бастион АЛЬБАТРОС-1500 исп.5 Инструкция по эксплуатации
- Vaillant TURBOMAX VU 182E Инструкция по эксплуатации
- Бастион АЛЬБАТРОС-1500 DIN Инструкция по эксплуатации
- Loewe Compact 50212W00 Bl Инструкция по эксплуатации

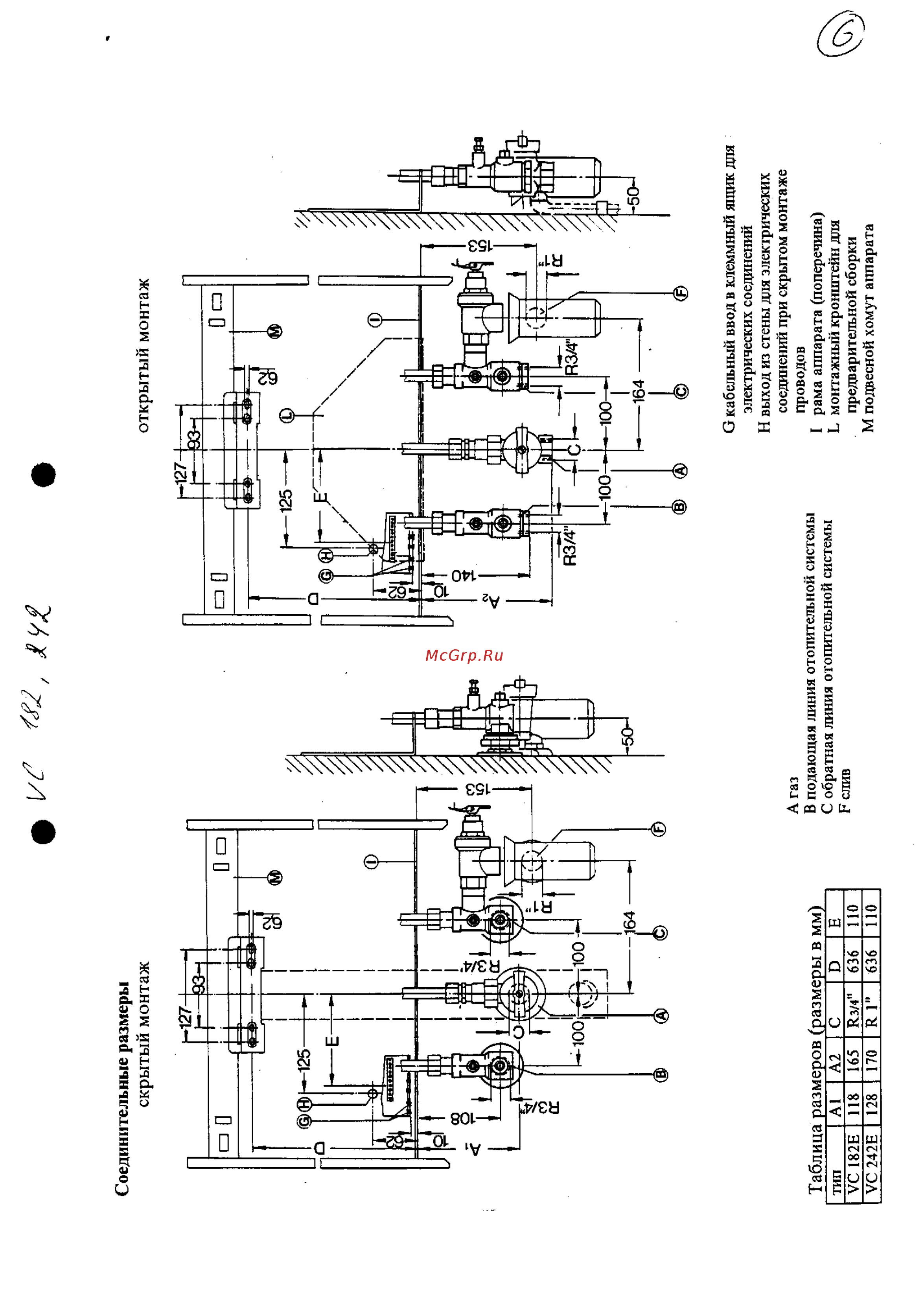

Соединительные размеры скрытый монтаж открытый монтаж Таблица размеров размеры в мм тип УС 182Е УС 242Е А1 118 128 А2 165 170 С ЯЗ 4 R 1 О 636 636 Е ПО ПО А газ В подающая линия отопительной системы С обратная линия отопительной системы Р слив С кабельный ввод в клеммный ящик для электрических соединений Н выход из стены для электрических соединений при скрытом монтаже проводов I рама аппарата поперечина Ь монтажный кронштейн для предварительной сборки М подвесной хомут аппарата
