ФИАШ.436518.053 РЭ Формат А5
7
секунд
Описание ЖК-дисплея
ЖК-дисплей во всех режимах работы имеет один основной (экран OUTPUT, см.
рисунок 1) и несколько дополнительных экранов-страниц (см. Приложение 1), на
которых отображаются значения параметров источника. Смена (перелистывание)
экранов ЖК-дисплея осуществляется с помощью кнопок передней панели (см. п.4 и п.5
таблицы 3).

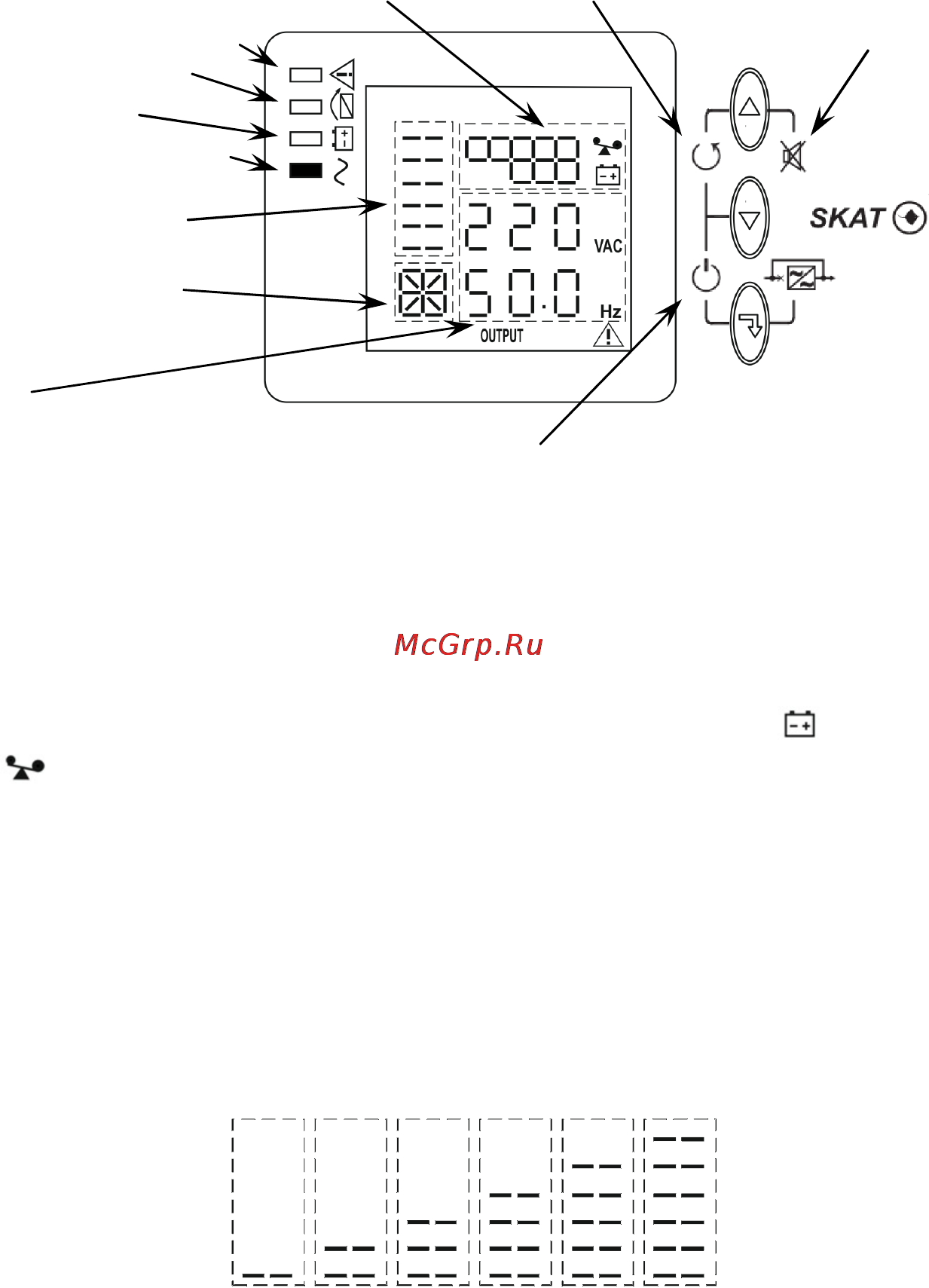

Рисунок 1. Передняя панель источника при монтаже в горизонтальном положении
(на ЖК-дисплее отображены выходные параметры источника (экран OUTPUT))
В поле числовых значений отображаются значения параметров - выходное
напряжение, нагрузка, температура силовых узлов, напряжение на входе, параметры
АКБ (см.Приложение 1). Например, на рисунке 1 отображаются выходные параметры
"OUTPUT»: напряжение 220В, частота 50Гц.
Две графические шкалы отображают остаток заряда АКБ( ) и величину
нагрузки( ). Каждое деление шкал соответствует 20% от максимального значения.
Пример на рисунке 1 отображает 40-60% заряда АКБ(три деления) и 80-100% нагрузки.
Шкала уровня нагрузки или степени заряда АКБ начинает мигать, предупреждая о
перегрузке источника или предельно низком уровне заряда АКБ.
Графическое отображение статуса вентилятора показывает вращающиеся лопасти,
если вентилятор работает нормально и мигает, если вентилятор работает
ненадлежащим образом, при этом источник выдает сообщение об аварии.
Графическое отображение процесса заряда АКБ описывает состояние зарядного
устройства. Если зарядное устройство работает нормально, изображение этого поля
динамично изменяется (см. рисунок 2). Если зарядное устройство не работает
надлежащим образом, то указанное поле мигает.
Рисунок 2. Графическое отображение процесса заряда АКБ на ЖК-дисплее
Индикатор «ВНИМАНИЕ!»
Индикатор «
BYPASS
»
Индикатор «ИНВЕРТОР»
Графическое отображение шкал
заряда
АКБ и
уровня нагрузки
Проверка системы/
Выключение звука
Индикатор «АКБ»
Включение/Выключение
(BYPASS)
Графическое отображение
процесса
заряда АКБ
Графическое отображение
статуса вентилятора
охлаждения
Поле числовых
значений
Вращение
экрана
