ФИАШ.436518.053 РЭ Формат А5
8
В режиме работы источника от АКБ поле отображения процесса заряда АКБ не
мигает, а количество делений в нем дублирует показания шкалы остатка заряда АКБ.
На задней панели источника расположены: кнопка сброса срабатывания защиты
по току (срабатывание защиты происходит при превышении уровня входного тока
более 7А), входной сетевой разъем, разъем для подключения внешней АКБ, выходные
розетки и винт заземления (см. рисунок 3).

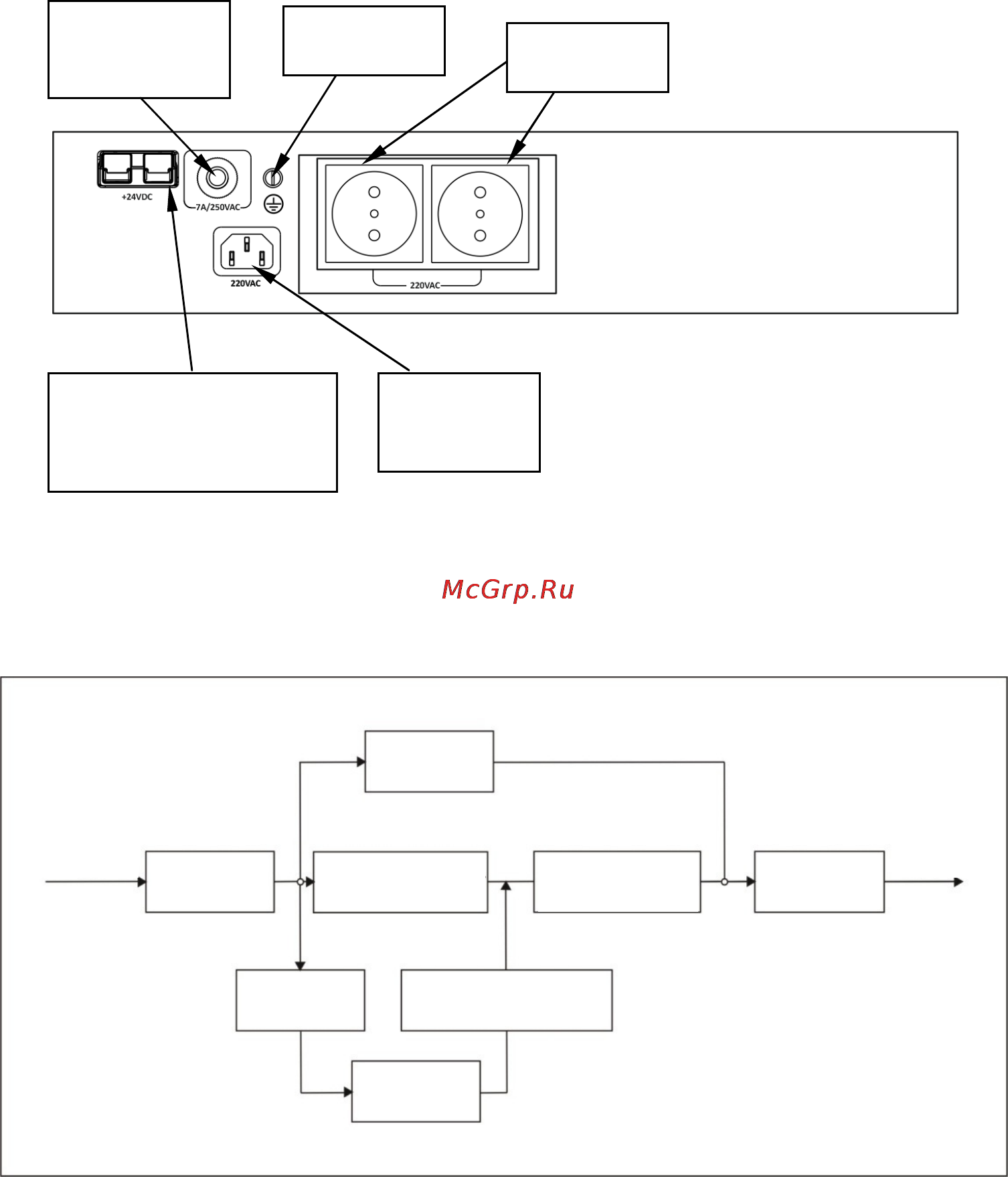

Рисунок 3. Задняя панель источника при монтаже в горизонтальном положении
Описание работы источника
Функциональная схема источника приведена на рисунке 4.
Рисунок 4. Функциональная схема источника
Выходные
розетки
Кнопка
сброса
защиты
Входной
разъем
«СЕТЬ»
Разъем для
подключения внешней
аккумуляторной
батареи
Винт
заземления
ВЫХОД
1. Входной
фильтр
5. BYPASS
2.
Преобразователь
AC
\
DC
4.
Инвертор
DC \ AC
8. Выходной
фильтр
ВХОД
входе
6.
Зарядное
устройство
3.
Преобразователь
DC
\
DC
7. АКБ
