ФИАШ.436518.053 РЭ Формат А5

1. Входной фильтр: обеспечивает подавление выбросов при переходных процессах в

сети и осуществляет фильтрацию высокочастотных помех.

2. Преобразователь переменного тока в постоянный: выпрямитель и корректор

коэффициента мощности выполняют преобразование напряжения сети переменного

тока в стабилизированное напряжение постоянного тока, обеспечивая при этом

правильную синусоидальную форму тока, потребляемого из сети, что позволяет

обеспечить входной коэффициент мощности близким к единице.

3. Преобразователь AC\DC: При работе источника от АКБ выполняет повышение

напряжения аккумуляторной батареи до уровня, необходимого для надежной

работы инвертора.

4. Инвертор DC\AC: инвертор преобразует напряжение постоянного тока в

синусоидальное напряжение с частотой 50 Гц, обеспечивая высокую надежность и

точность формирования выходного напряжения. Энергия постоянного тока

поступает на вход инвертора от сети или от аккумуляторной батареи, причем

переход от одного режима к другому происходит мгновенно (время переключения

равно 0)

5. BYPASS: В случае, если происходит перегрузка, перегрев или неисправность,

источник переключается в режим «BYPASS», автоматически обеспечивая

альтернативный путь для подключения нагрузки непосредственно к сети.

6. Зарядное устройство: обеспечивает заряд АКБ при работе источника от сети.

7. Герметичная свинцово-кислотная аккумуляторная батарея 24В; В качестве АКБ

используются последовательно включенные герметичные (необслуживаемые)

свинцово-кислотные аккумуляторы. Допускается использование негерметичных

типов аккумуляторов, включая автомобильные, с установкой их в нежилых

проветриваемых помещениях.

8. Выходной фильтр: выполняет фильтрацию выходного напряжения источника

обеспечивая надлежащее качество питания нагрузки.

Источник имеет четыре режима работы: «ОСНОВНОЙ», «РЕЗЕРВ», «ECO» и

«BYPASS».

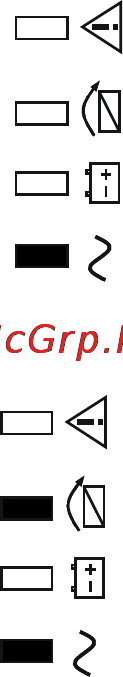

Режим «ОСНОВНОЙ»

При наличии напряжения питающей сети в пределах допустимого

диапазона (см. п.1…п.6 таблицы 1) источник питает нагрузки и

осуществляет заряд АКБ. На ЖК-дисплее отображается величина

выходного напряжения и значение его частоты (см. Приложение 1

«Описание ЖК-дисплея).

На передней панели светится зеленый индикатор «ИНВЕРТОР».

Режим «ECO»

При наличии напряжения питающей сети в пределах,

соответствующих параметрам экономичного режима (см. в п.5 таблицы 1) и

включенном параметре ECO (см. Приложение 2 Описание настройки

параметров источника) источник автоматически переходит в режим ECO.

На передней панели светятся зеленый индикатор «ИНВЕРТОР» и желтый

индикатор «BYPASS».

Если параметры входного напряжения выходят за пределы

экономичного режима работы несколько раз подряд в течение 1 минуты (см.

п.5 таблицы 1), но остаются в допустимом диапазоне см. п.2 таблицы 1), то источник

автоматически переключается в режим «ОСНОВНОЙ».
