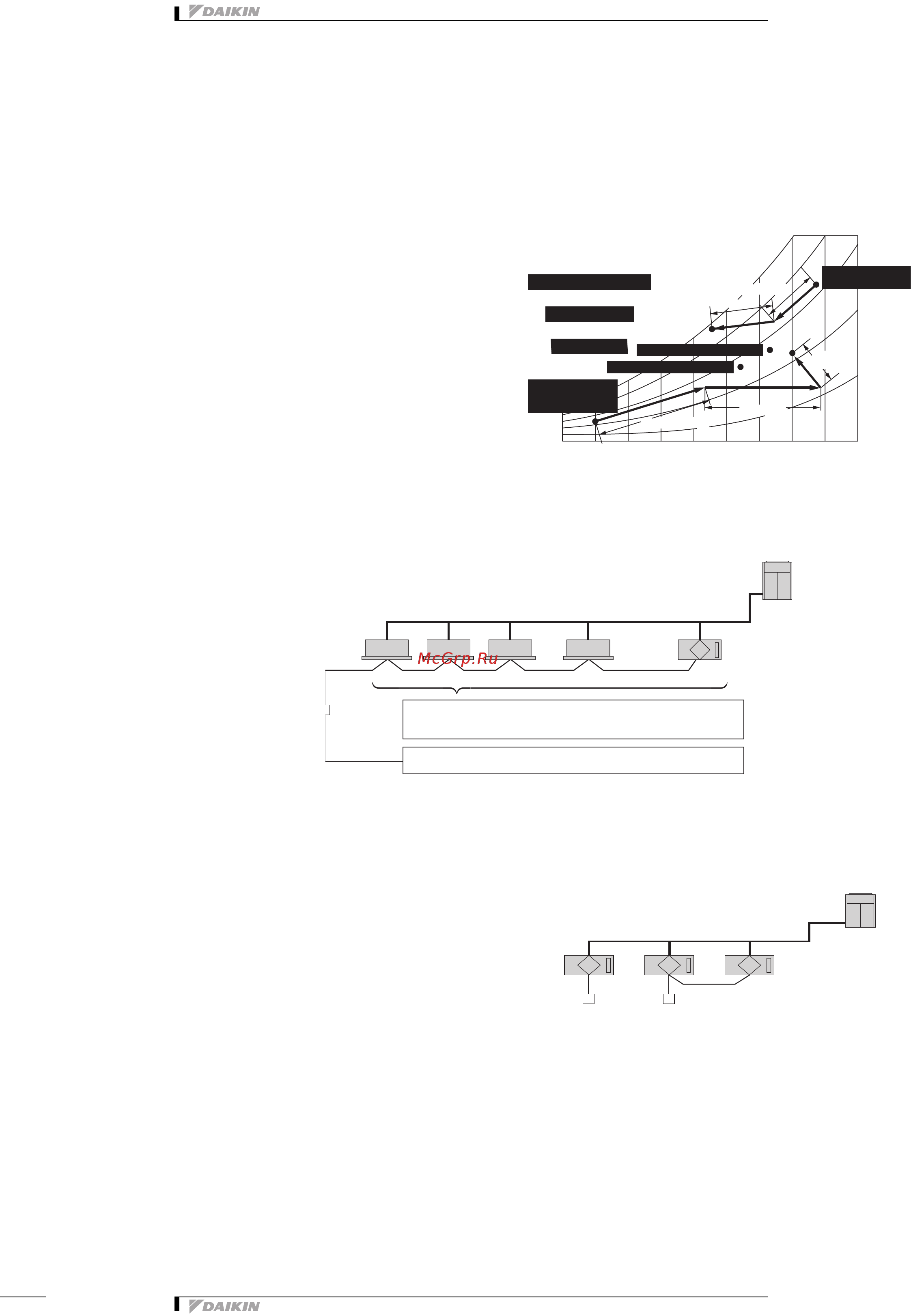

![Daikin VKM50GM [10/135] Охлаждение и обогрев](/views2/1719244/page10/bga.png)
•HRV•VKM-GM
• Вентиляция • Вентиляция с рекуперацией тепла
8
5 Характеристики
5-3 Энергосбережение
5-3-3 Эффективная подготовка наружного воздуха с помощью теплообменника и режима переключения
охлаждение/обогрев
Внутренний блок с подготовкой наружного воздуха
С помощью наружного воздуха
температура может быть доведена до
температуры, близкой к температуре
воздуха в помещении, при минимальной
мощности охлаждения.
5-3-4 Такие операции как очистка, вентиляция, охлаждение/обогрев и увлажнение, можно выполнять с
одного пульта дистанционного управления.
С помощью одного пульта дистанционного управления можно выполнять четыре функции кондиционера. Это
позволяет легко получать высококачественную и энергоэффективную подготовку наружного воздуха.
5-4 Уникальная система управления
5-4-1 Возможно независимое управление
Возможна индивидуальная подготовка
наружного воздуха при подсоединении
дополнительного пульта дистанционного
управления.
5-5 Тихая работа
Уменьшение потери давления и более тихая работа в помещении снижает мощность шума для систем типа
1 000 м
3
/час до 38 дБ (для VKM100GM 50 Гц 240 В, Режим Высок.).
Охлаждение и обогрев
+
+
рекуперация тепла
увлажнение
–5 0 5 10 15 20
Температура сухого термометра (°CDB)
25 30 35 40
Относительная влажность (%)
20
40
60
80100
ЭффектЭффект полногополного теплообменатеплообменаЭффект полного теплообмена
Эффект полного теплообмена
Эффект охлаждения
Температура в помещении во время обогрева
Температура в помещении во время охлаждения
ЭффектЭффект обогреваобогреваЭффект обогрева
Температура наружного
воздуха в летнее время
Температура
наружного воздуха в
зимнее время
Эффект
увлажнения
Соединение взаимоблокировки
Управление внутренним блоком системы HRV (VKM) выполняется
с помощью подсоединенных стандартных внутренних блоков.
При работе в режиме группового управления, блок имеет мощность,
эквивалентную мощности двух стандартных внутренних блоков. Можно
одновременно подключить до 16 стандартных внутренних блоков.
HRV (VKM)
Пульт
дистанционного
управления
внутренним
блоком
Наружный
блок VRVIII
HRV
(VKM)
HRV (VKM)
HRV (VKM)
Наружный
блок VRVIII
Пульт
дистанционного
управления
внутренним
блоком
