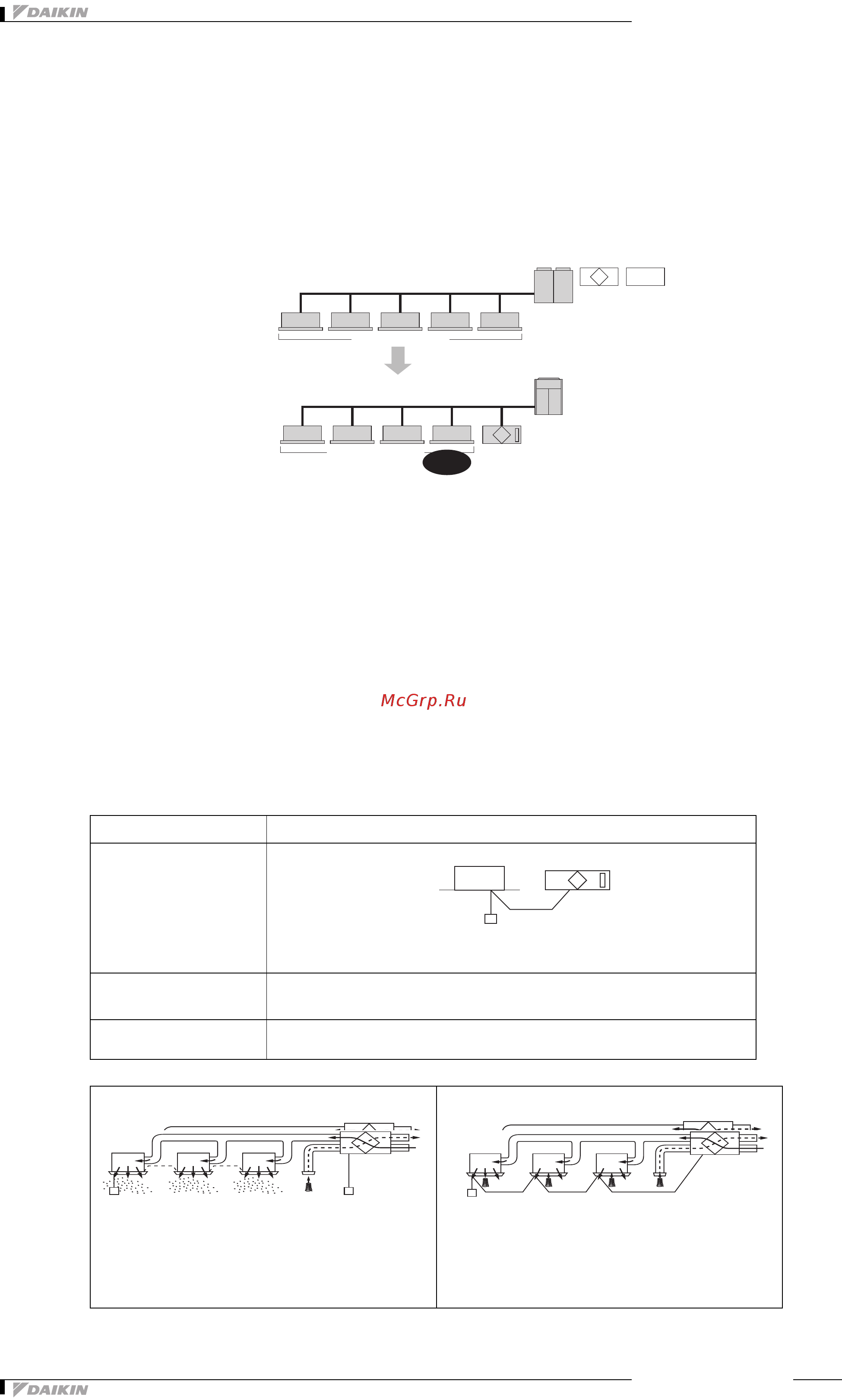

![Daikin VKM50GM [11/135] Характеристики](/views2/1719244/page11/bgb.png)
• Вентиляция • Вентиляция с рекуперацией тепла
9
•HRV•VKM-GM
5 Характеристики
5-6 Легкость установки
5-6-1 Интегрированная система включает такие операции как вентиляция, кондиционирование и
увлажнение
Вместо того, чтобы использовать отдельно вентиляцию, кондиционирование и увлажнение, система, включающая HRV (VKM), интегрирует
все функции, что уменьшает общее количество внутренних блоков, намного облегчает и упрощает систему. Монтажное пространство
становится меньше, значительно снижаются трудозатраты на установку и техническое обслуживание.
5-7 Другие характеристики
5-7-1 Сблокированная работа с VRV
1. Одновременное ВКЛ / ВЫКЛ с внутренним блоком с пульта дистанционного управления внутренним блоком.
2. Независимая работа HRV в сезон, когда кондиционирование не используется, с пульта дистанционного управления внутренним блоком.
3. Автоматическое переключение режима вентиляции: Автомат. / Рекуперация тепла / байпас
4. Переключение скорости вентилятора с пульта дистанционного управления внутренним блоком: Высокая /
Низкая, Очень высокая / Высокая
5. Установка режима Подачи свежего воздуха
6. Вывод обозначения фильтра указывает на то, что наступило время очистки фильтра.
7. Нет необходимости приобретать или устанавливать индивидуальный пульт дистанционного управления блоком HRV
8. Преимущество для IAQ (Качество воздуха в помещении)
Примечание
Функции 4-6 можно установить только при начальной установке. (При использовании пульта дистанционного управления BRC1A62)
Примечание
1) В случае системы прямого подсоединения к воздуховоду, выполняется сблокированная работа с внутренними блоками.
2) Не подсоединять воздуховод на стороне подачи воздуха внутренних блоков.
● Новая
система
Стандартный внутренний блок
VKM100GAMV1
P56 P56 P56 P56
Стандартный внутренний блок
HRV
(1 000 CMH)
Увлажнитель
P56 P56 P56 P56 P56
На один блок
меньше!
Наружный блок
VRVIII
Наружный
блок
Вентиляция, кондиционирование
и увлажнение в одной системе
● Обычная
система
Тип Сблокированная работа с кондиционером
Структура
Характеристики
•
Возможна одновременная работа с пульта дистанционного управления кондиционером.
• Скорость вентилятора можно установить при начальной установке.
Подсоединяемый
внутренний блок
VRV (все внутренние блоки)
Система HRV Daikin
Другие типы
Пыль от воздушного фильтра не оседает, поскольку
вентилятор приточного воздуха сблокированного
внутреннего блока остается включенным, даже когда
система HRV работает независимо.
Если обычная система HRV с индивидуальным пультом
дистанционного управления непосредственно подсоединена к
внутреннему блоку кондиционера, то пыль от воздушного фильтра
может оседать, когда кондиционер ВЫКЛ.
HRV
(VKM)
(HC0228)
Пульт дистанционного
управления
Внутренний
блок
Режим ВЕНТИЛЯТОРА
Отсутствует оседание пыли
(HC0006)
ВЫКЛ Пыль
(HC0005)
ВЫКЛ Пыль
(HC0005)
Режим ВЕНТИЛЯТОРА
Отсутствует оседание пыли
(HC0006)
