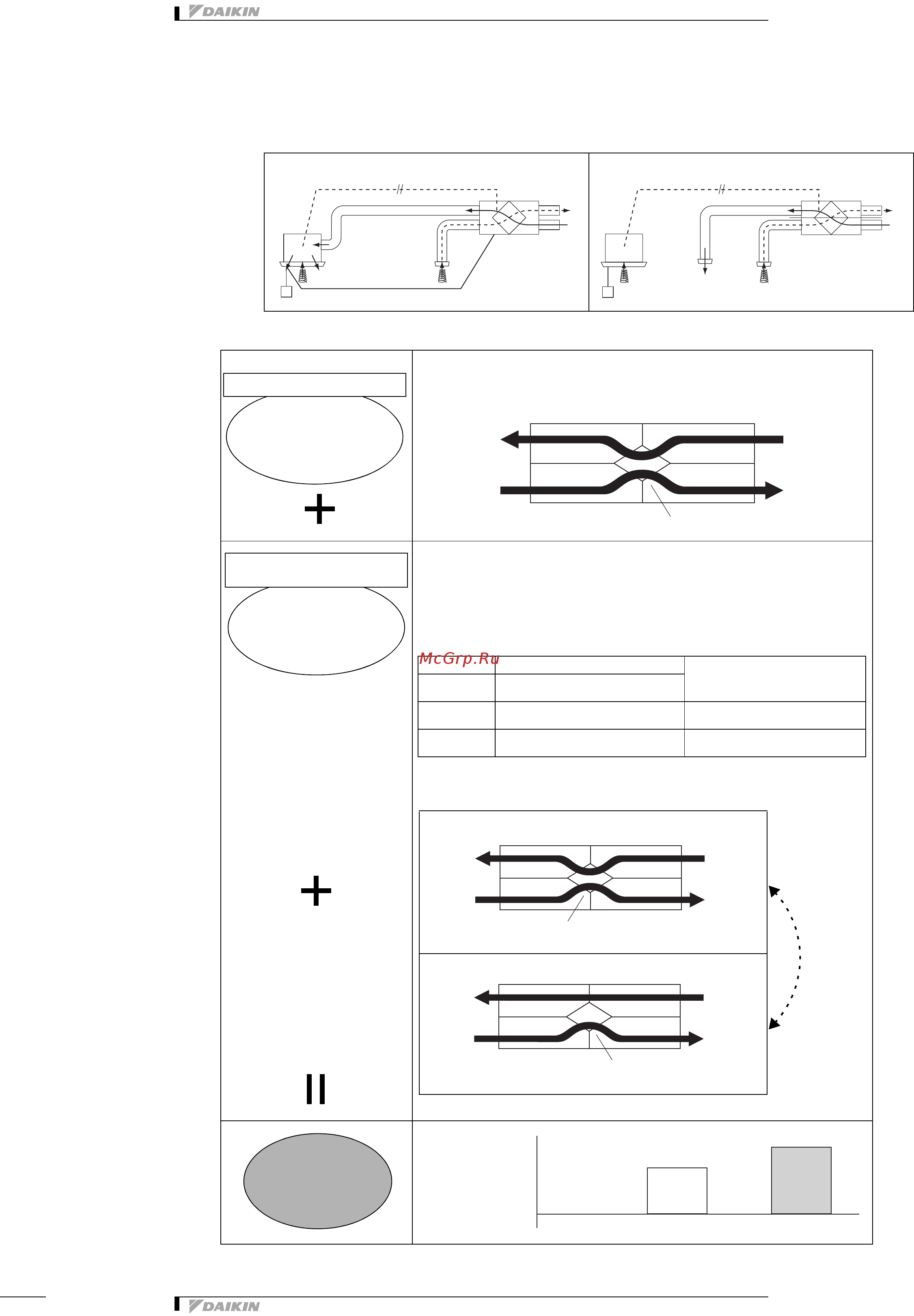

•HRV•VKM-GM
• Вентиляция • Вентиляция с рекуперацией тепла
10
5 Характеристики
5-7 Другие характеристики
Примеры установки
5-7-2 Принцип энергосбережения
Примечание:
Общая нагрузка обогрева / охлаждения может изменяться в зависимости от климата и других условий окружающей среды.
Система прямого подсоединения к воздуховоду Независимая система воздуховодов
(HC0007)
(HC0008)
Блок HRV возвращает тепловую энергию в режиме охлаждения / обогрева
кондиционера. Система HRV существенно снижает нагрузку охлаждения /
обогрева и повышает эффективность охлаждения / обогрева.
Правильное использование вентиляции с рекуперацией тепла и обычной вентиляции
экономит энергию.
Когда в зимнее время требуется охлаждение, использование вентиляции с
рекуперацией тепла не является эффективным, поскольку температура наружного
воздуха обычно ниже, чем температура в помещении.
Поэтому правильное использование режима вентиляции повышает эффективность
обогрева / охлаждения. Автоматическое переключение режима вентиляции
Переключение режима см. в разделе УПРАВЛЕНИЕ.
За счет работы рекуперации тепла
Снижение
приблизительно на 20%
нагрузки охлаждения /
обогрева
Отработа
нный
воздух
Наружны
й воздух
Элемент теплообменника
(Рекуперация тепла)
Возвратн
ый воздух
Приточны
й воздух
(HC0230)
За счет установки автоматического
Снижение
приблизительно на 6%
нагрузки охлаждения /
обогрева
режима вентиляции
Работа Датчик вентиляции
Решение о выборе режима
(Какой режим
является более энергоэффективным?)
Перепад между
(темп. наружного возд. / в помещении
Охлаждение
Темп. в пом. > Темп. нар. возд.
Темп. в пом. < Темп. нар. возд.
Обычная вентиляция (байпас)
Вентиляция с рекуперацией тепла
Обогрев
Темп. в пом. > Темп. нар. возд.
Темп. в пом. < Темп. нар. возд.
Вентиляция с рекуперацией тепла
Обычная вентиляция (байпас)
Режим рекуперации тепла
Нормальный режим (байпас)
Элемент теплообменника
(Рекуперация тепла)
(HC0231)
Отработанн
ый воздух
Наружны
й воздух
Возвратн
ый воздух
Приточны
й воздух
Элемент теплообменника
(Рекуперация тепла)
(HC0232)
Отработанны
й воздух
Наружны
й воздух
Возвратный
воздух
Приточный
воздух
Автомат.
переключение
Итого
26%снижения
нагрузки охлаждение /
обогрев
0%
20%
26%
Сблокированная
работа
Снижение
нагрузки обогрев /
охлаждение
(%)
Независимая
работа
Норм.
работа
(HC0233)
