СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ
Блок не содержит драгоценных металлов и камней.
УСТРОЙСТВО И РАБОТА
Краткое описание конструкции блока:
Блок представляет собой модуль на печатной плате, размещенный в
пластмассовом корпусе, который устанавливается в ящик предохранителей
(электротехнический ящик), крепится на 35мм DIN рейке и может
использоваться только в закрытых помещениях (рисунок 1).
Блок предназначен для защиты потребителей электрической сети 220В,
50 Гц с потребляемой мощностью до 1,5 кВт от длительных перенапряжений
до 500 В переменного тока промышле
нной частоты 50Гц.

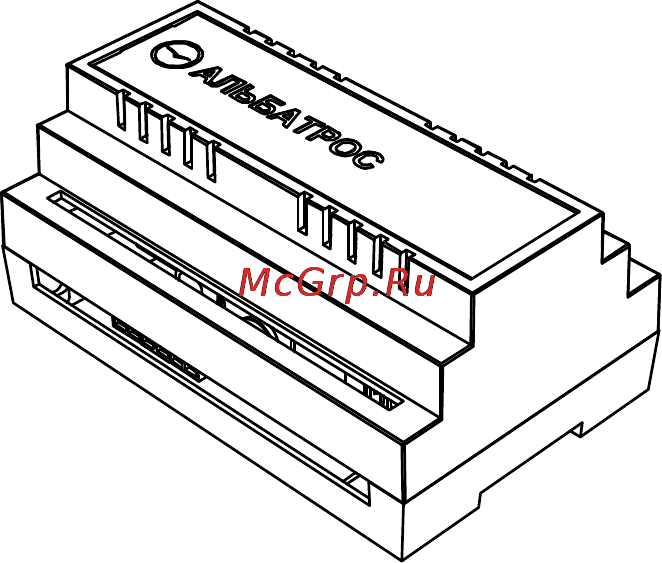

Рисунок 1 – Общий вид блока
Описание работы блока:
При подаче на блок сетевого напряжения производится его
десятисекундное тестирование. При этом индикатор «АВАРИЯ» (красный)
светится непрерывно, а индикатор «НОРМА» (зеленый) не светится.
При значениях сетевого напряжения в интервале, указанном в п.2, п.3
таблицы 1, напряжение сети через автоматический выключатель и блок (см.
раздел установка на объекте) поступает к подключенным потребителям. При
этом индикатор «НОРМА» бу
дет светиться непрерывно, а индикатор
«АВАРИЯ» погаснет.
Если значение напряжения сети выходит за пределы интервала,
указанного в п.2, п.3 таблицы 1, блок автоматически отключает от сети,
подключенных через него потребителей. При этом индикатор «НОРМА»
погаснет, а индикатор «АВАРИЯ» будет светиться непрерывно.
При нормализации параметров питающей сети, блок автоматичес
ки
подключает потребителей, при этом индикатор «АВАРИЯ» погаснет, а
индикатор «НОРМА» будет гореть непрерывно.
ФИАШ.425519.131 РЭ-1 формат А5 3
