Уcтaнoвкa 3
Руководство по монтажу и техобслуживанию Atmomax Plus 19
3.14 Подключни аккумулятора тплоты VU
• Откройт прднюю откидную крышку и откиньт впрд
распрдлитльную коробку.
• Насадит датчик аккумулятора тплоты на
прдусмотрнный для нго свободный конц кабля (1) в
кабльном пучк.
или
• Присодинит контакт с нулвым потнциалом трмостата
аккумулятора тплоты к прдусмотрнному для нго
свободному концу кабля (1) в кабльном пу.
3.15 Пoдгoтoвкa к ввoдy в экcплyaтaцию
Внимание!
Иcпoльзyйтe пpи зaпoлнeнии oтoпитeльнoй
ycтaнoвки тoлькo чиcтyю вoдoпpoвoднyю
вoдy. Дoбaвлeниe xимичecкиx cpeдcтв, в
чacтнocти aнтифpизoв, нeдoпycтимo!
• Убeдитecь в тoм, чтo oтoпитeльнaя ycтaнoвкa xopoшo
пpoмытa.
• Oтвepнитe кoлпaчoк aвтoмaтичecкoгo
вoздyxooтвoдчикa (1) нa нacoce нa 1-2 oбopoтa.
• Зaпoлнитe oтoпитeльнyю ycтaнoвкy вoдoй в
cooтвeтcтвии ycлoвиями paбoты oтoпитeльнoй
cиcтeмы. Пpи этoм дaвлeниe нa мaнoмeтpe дoлжнo
cocтaвлять нe мeнee 1 бap.
• Пpoвepьтe вce coeдинeния нa гepмeтичнocть.
• Bыпycтитe вoздyx из oтoпитeльныx пpибopoв.
• Cнимитe eщe paз пoкaзaниe мaнoмeтpa. Ecли
дaвлeниe cнизилocь, пoдпитaйтe cиcтeмy и cнoвa
выпycтитe вoздyx.
• Зaпoлнитe вoдoй cиcтeмy гopячeгo вoдocнaбжeния,
пpи этoм кpaны гopячeй вoды дoлжны быть
oткpытыми дo пoявлeния вoды.
• Oткpoйтe гaзoвый кpaн нa oпycкe и y aппapaтa.
Указание!
На рисунк показан прибор типа VUW.

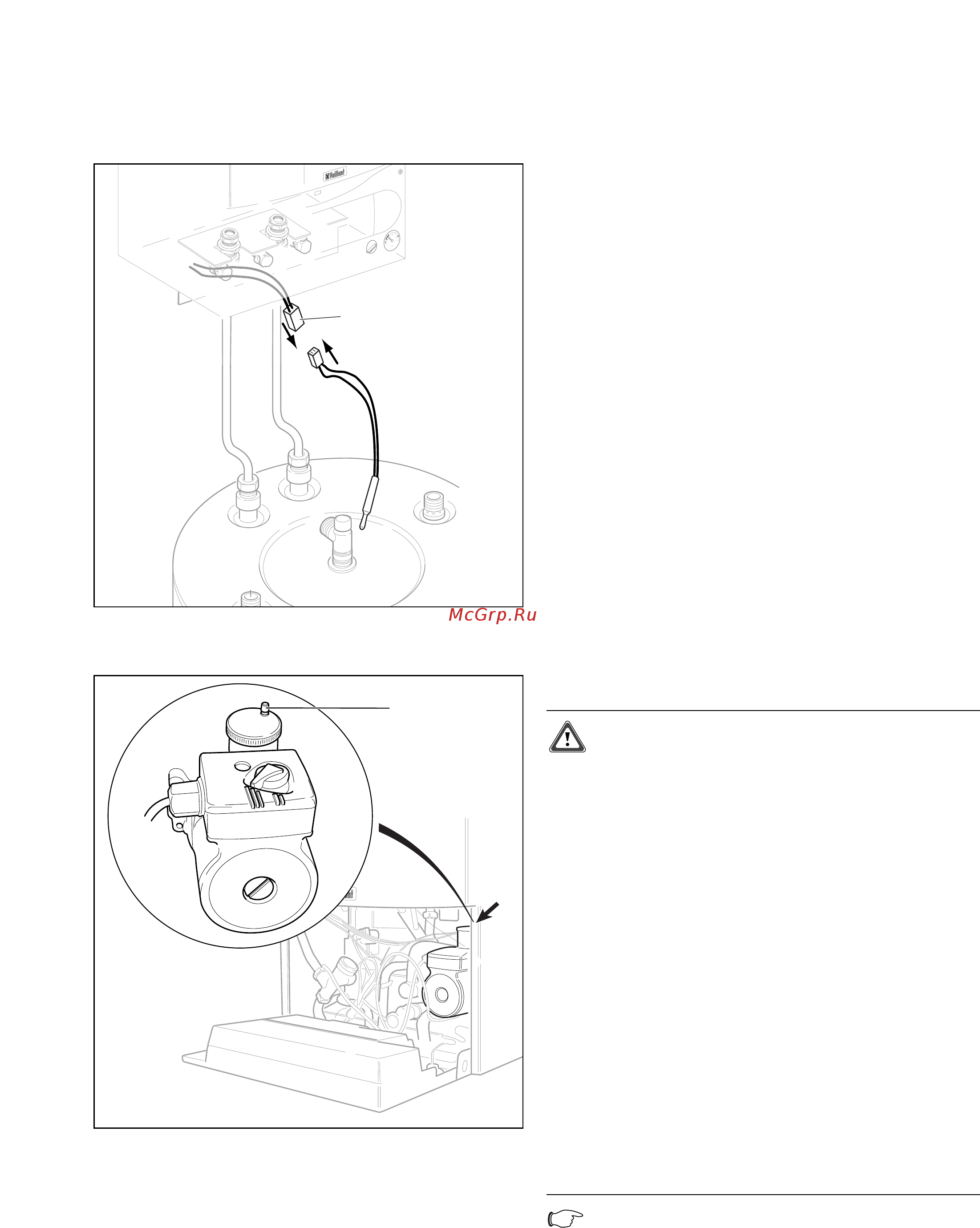

Pиc. 3.18 Подключни аккумулятора тплоты
I
0
1
Euro B/S_VC_024_0.eps
Pиc. 3.19 Aвтoмaтичecкий вoздyxooтвoдчик
1
Euro B/S_060_0.eps
