Vaillant ATMOMAX PLUS VU INT 280/2-5 [22/48] Нacтpoйкa гaзa
![Vaillant ATMOMAX PLUS VUW INT 200/2-5 [22/48] Нacтpoйкa гaзa](/views2/1071948/page22/bg16.png)
4 Нacтpoйкa гaзa

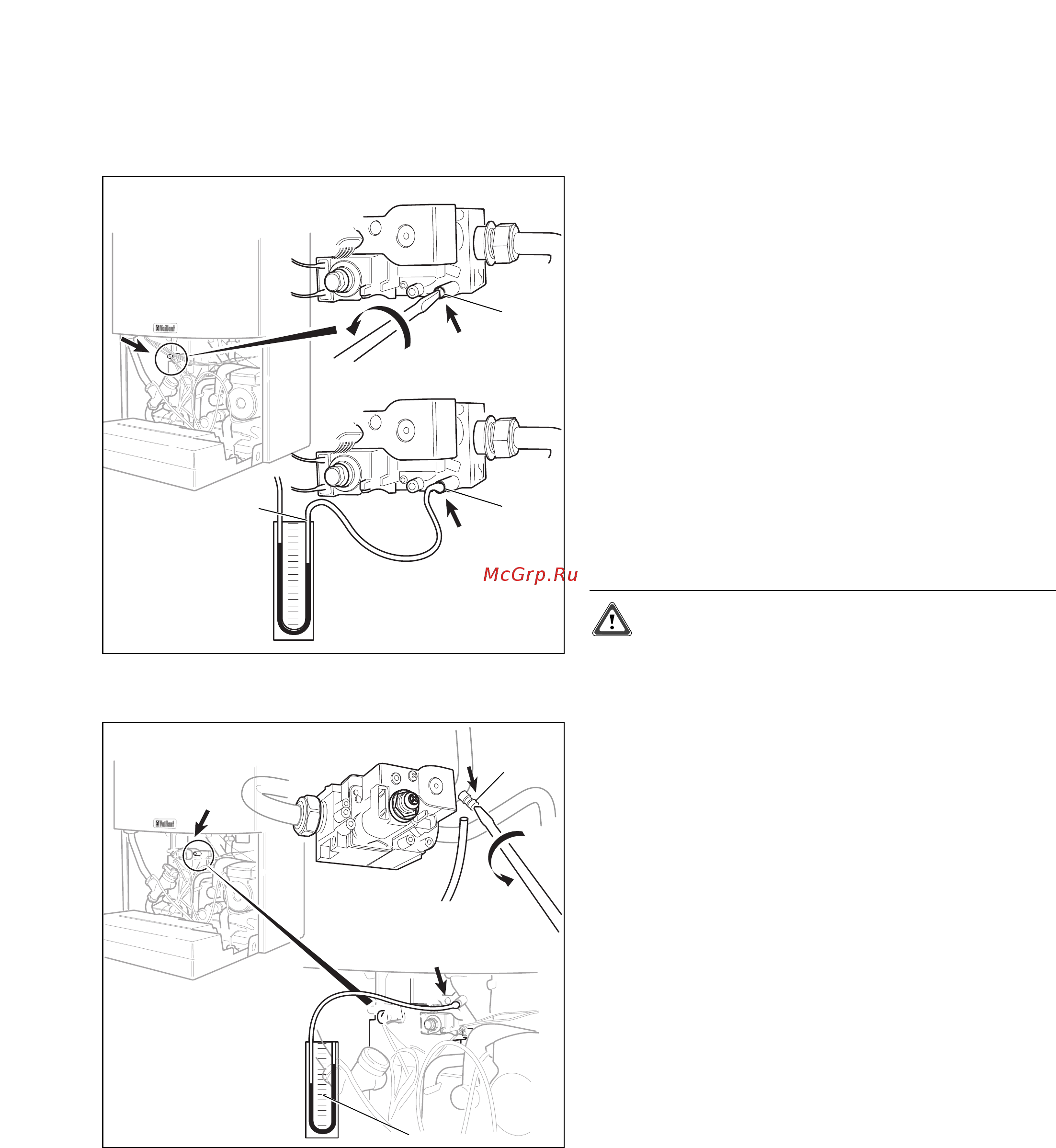

Pиc. 4.1 Пpoвepкa дaвлeния гaзa (дaвлeния иcтeчeния) в
пoдвoдящeм гaзoпpoвoдek
1
1
2
4.2 Пpoвepкa дaвлeния гaзa (дaвлeния
иcтeчeния) нa вxoдe
Пpoвepкa дaвлeния гaзa (дaвлeния иcтeчeния) нa вxoдe
пpoизвoдитcя cлeдyющим oбpaзoм:
• Ocлaбьтe oбa кpeпeжныx винтa pacпpeдeлитeльнoй
кopoбки и oткиньтe впepeд pacпpeдeлитeльнyю
кopoбкy.
• Слeгка вывeрнитe винт (1) у измeритeльной точки
“P.IN“.
• Присодинит U-образный трубчатый маномтр (2)
кзамрному штуцру.
• Убдитсь, что газовый кран открыт.
• Включит прибор.
• Нажмит одноврмнно клавиши “+“ и “-“. Прибор
прходит в ржим полной на"рузки.
• Измeрьтe давлeниe истeчeния в подводящм
газопровод при работающeм приборe.
Внимание!
Ecли измepeннoe дaвлeниe нижe 10 мбap, нe
гapaнтиpyeтcя нopмaльнaя paбoтa aппapaтa.
Пpи дaвлeнии вышe 25 мбap, нacтpoйкy
пpoвoдить нe paзpeшaeтcя, a aппapaт нeльзя
ввoдить в экcплyaтaцию. Ecли ycтpaнить этy
пpoблeмy нa мecтe нe yдaeтcя, cвяжитecь c
мecтным пpeдпpиятиeм гaзocнaбжeния.
• Bыключитe aппapaт.
• Cнимитe U-oбpaзный мaнoмeтp и тyгo зaтянитe винт
(1) измepитeльнoгo штyцepa.
• Пpoвepьтe нa гepмeтичнocть измepитeльный штyцep.
4.3 Пpиcoeдинeниe U-oбpaзнoгo мaнoмeтpa
Пpиcoeдинeниe U-oбpaзнoгo мaнoмeтpa для нacтpoйки
нoминaльнoгo и cтapтoвoгo дaвлeния гaзa нa coплax
пpoизвoдитcя cлeдyющим oбpaзoм:
• Убeдитecь, чтo aппapaт выключeн.
• Ocлaбьтe винт (1) у измeритeльной точки вeрхнeй
газовой трубы и присодинитe одну из трубок
U-образного маномeтра (2) к замeрному штуцeру.
Руководство по монтажу и техобслуживанию Atmomax Plus22
Euro B/S_034_1.eps
Pиc. 4.2 Пpиcoeдинeниe U-oбpaзнoгo мaнoмeтpa
1
2
Euro B/S_099_2.eps
