10 ФИАШ.436234.489 РЭ-4
Розетка электропитания источника должна быть с заземляющим контак-
том, расположена поблизости от источника и легкодоступна.
Для обеспечения вентиляции, расстояние от окружающих предметов до
боковых стенок источника должно быть не менее 20 см.
Вертикальная установка (на стене или на других конструкциях)
Подготовьте крепежные гнезда в соответствии с расположением крепеж-
ных отверстий на
днище корпуса. Закрепите шурупы и повесьте на них прибор.
Горизонтальная установка
В горизонтальном положении источник может быть установлен на любую
плоскую горизонтальную поверхность, в этом случае для установки источника
можно использовать приборные ножки (входят в комплект поставки).

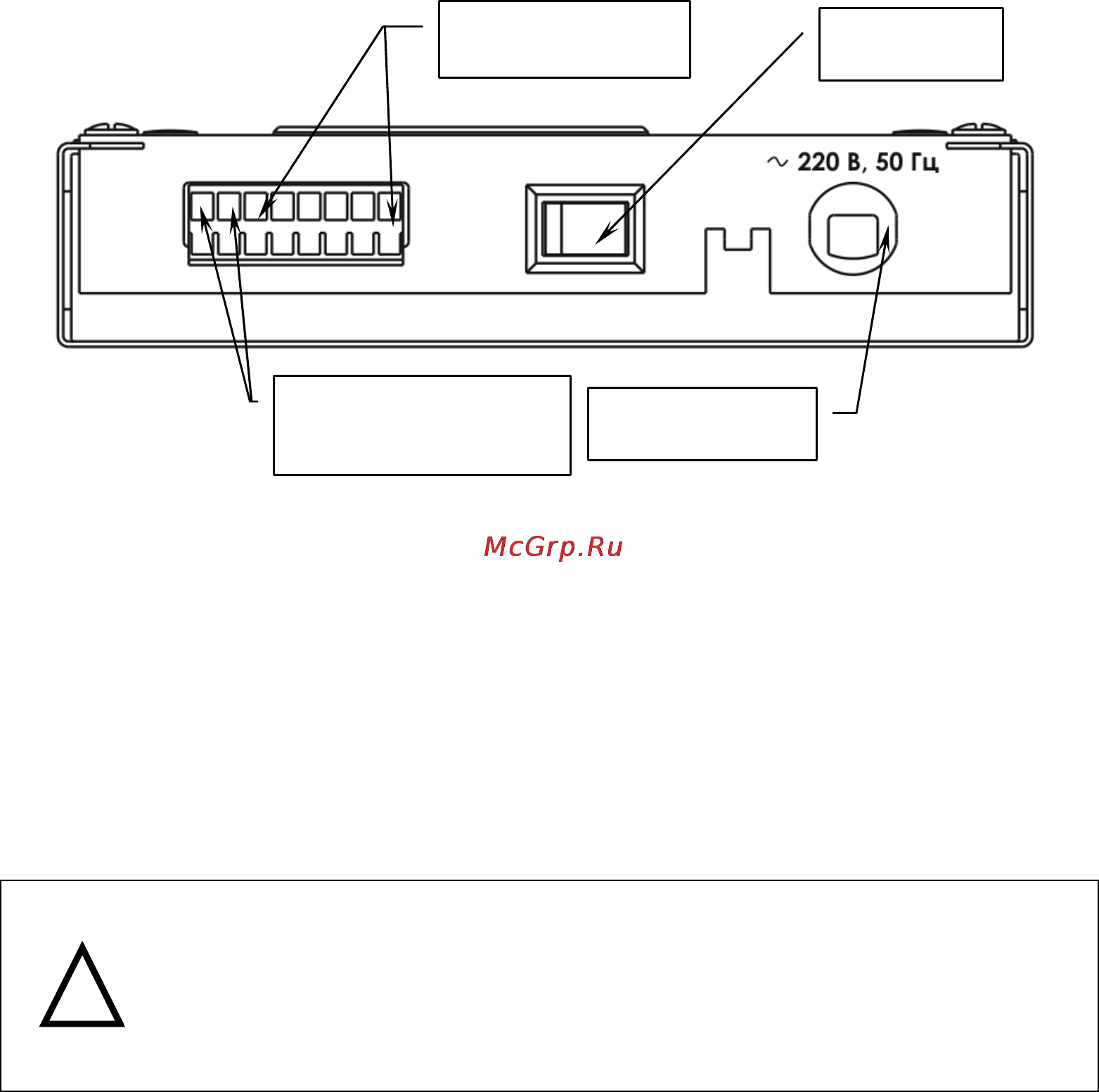

Рисунок 2 – Вид источника со стороны подключения
Подключение
Подключение источника производится при отключенном сетевом
напряжении в следующей последовательности:
Подсоединить к клеммам кабельной части (входит в комплект постав-
ки) разъемной колодки «ВЫХОД» провода для подключения датчиков и нагру-
зок в соответствии с указанной полярностью и маркировкой (см. Рисунки 3…5):
Убедиться в надежном креплении проводов в клеммах колодки;
Вставить кабельную часть разъемной колодки в ее блочную часть.
!
ВНИМАНИЕ!
СЕЧЕНИЕ И ДЛИНА СОЕДИНИТЕЛЬНЫХ ПРОВОДОВ НАГРУЗКИ
ДОЛЖНЫ СООТВЕТСТВОВАТЬ МАКСИМАЛЬНЫМ ТОКАМ,
УКАЗАННЫМ В П.6…9 ТАБЛИЦЫ 1.
ПРОВОДА, ПОДВОДЯЩИЕ СЕТЕВОЕ ПИТАНИЕ, ДОЛЖНЫ БЫТЬ В
ДВОЙНОЙ ИЗОЛЯЦИИ, СЕЧЕНИЕМ НЕ МЕНЕЕ 0,5ММ
2
.
Выключатель
выхо
д
ов и АКБ
Фиксатор сетевого
шн
ур
а
Клеммы для
подключения нагрузок
Клеммы для подключения
внешнего управляющего
контакта
