6 ФИАШ.436234.489 РЭ-4
Устройство и работа
Краткое описание конструкции источника:
Источник выполнен в металлическом корпусе с полупрозрачным пласти-
ковым окном для индикации (см. рисунок 1). АКБ входит в состав изделия и
размещена внутри корпуса источника.

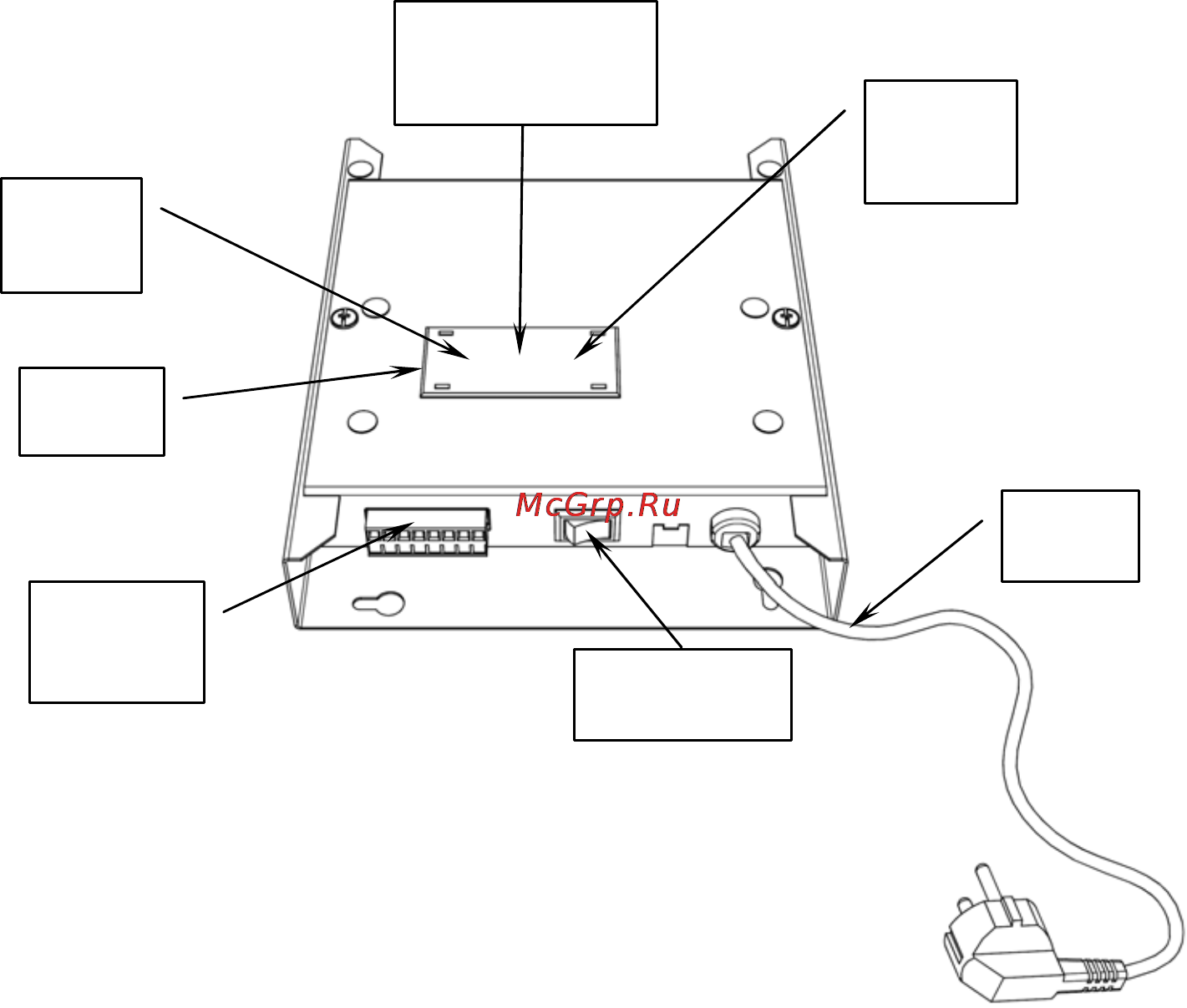

Рисунок 1 – общий вид источника со стороны подключения
Под пластиковым окном размещены светодиодные индикаторы, сигнали-
зирующие о режимах работы источника, состоянии АКБ, входа «СЕТЬ» и выхо-
дов «ВЫХОД-1», «ВЫХОД-2» и «ВЫХОД-3» (см. таблицу 2).
Источник имеет:
сетевой шнур для подключения сетевого напряжения;
разъемную колодку «ВЫХОД» для подключения нагрузки и контакта
внешнего датчика, колодка состоит из двух частей:
блочной (установ-
лена в источнике) и кабельной (входит в комплект поставки);
выключатель выходов и АКБ для включения/выключения выходного
напряжения и АКБ.
Окно для
инди
к
ации
Выключатель
выходов и АКБ
Сетевой
шнур
Индикатор
«ВЫХОД»
(
синий
)
Индикатор
«СЕТЬ»
(синий)
Индикатор «АКБ»
двухцветный
(синий / красный)
Колодка
«ВЫХОД»
(разъемная)
