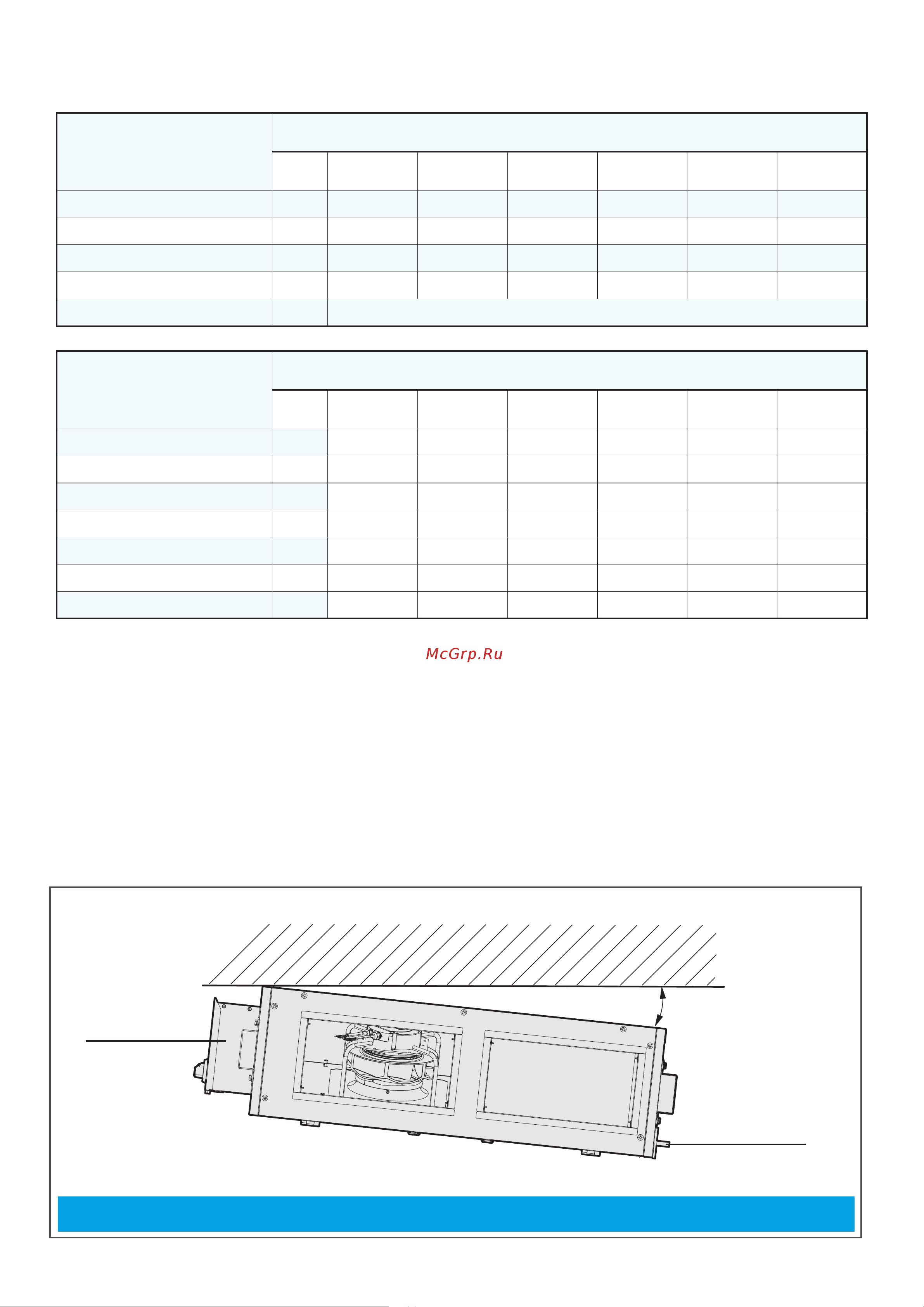

12
Технические параметры
ТАБЛИЦА ТЕХНИЧЕСКИХ
ПАРАМЕТРОВ
ТИПОРАЗМЕР
2 3 4 5 6 7
Номинальный расход воздуха
м
3
/ч
300 600 1200 1500 2500 3000
Тепловой кпд %
89 89 89 89 90 89
Ток при полной нагрузке
A
2.80 4.50 4.50 4.70 8.90 9.30
Потребляемая мощность при полной нагрузке
Вт
371 1033 1033 1033 2033 2033
Электрическое подключение
200-277 В, 1 фаза
ТАБЛИЦА МАСС
ТИПОРАЗМЕР
2 3 4 5 6 7
Масса брутто с упаковкой кг
135 190 285 295 370
375
Масса оборудования
кг
125 180 270 280 355
360
Масса дверей
кг
2x10,0 2x12,0 2x18,0 2x18,0 2x22,0
2x22,0
Масса фильтров
кг
2x0,2 2x0,3 2x0,5 2x0,5 2x0,5
2x0,5
Масса вентиляторов
кг
2x2,5 2x8,5 2x8,5 2x9,0 4x8,5 4x9,0
Масса рекуператора
кг
1x9,0 1x14,0 2x15,0 2x15,0 2x24,0 2x24,0
Масса рекуператора
кг
1x13,0 1x16,0 1x24,0 1x24,0 1x29,0 1x29,0
Наружный блок предварительного нагрева
Просим убедиться, что фронтальная скорость через элемент предварительного нагрева, по моти-
вам безопасности, поддерживается выше 1,5 м/с.
1
Оборудование должно наклоняться на ок. 2% ширины (B) (подниматься к электрощиту)
2%
электрический
щит
слив
конденсата
