18
Рекомендуется распаковывать оборудование после его транспортировки в место монтажа и только в момент
монтажа: эта операция должна выполняться при использовании средств индивидуальной защиты (перчатки,
специальная обувь и пр.).
Не оставлять упаковки без присмотра, они потенциально опасны для детей и животных (опасность
удушения).
Некоторые упаковочные материалы должны сохраняться для использования в будущем (деревянные
ящики, поддоны и пр.), а другие, которые не пригодны для повторного применения (напр., полисти-
рол, обручи и пр.), должны утилизироваться соответствующим образом согласно нормам, действую-
щим в стране монтажа. Этим вы вносите вклад в охрану окружающей среды!
После распаковки
После распаковки проверить полученное:
- Термостат помещения
- Руководство по монтажу и техобслуживанию (IOM)
- Электрическая схема (wiring diagram)
- Декларация соответствия
Затем проверить, что были получены все компоненты и что они не повреждены.
При повреждении или нехватке частей:
- не перемещать, не ремонтировать и не устанавливать поврежденные компоненты и машину в целом;
- сделать высококачественные фотографии, документируя ущерб;
- найти табличку с серийным номером, установленную на оборудовании, и определить серийный номер оборудования
(Serial Number);
- немедленно предупредить перевозчика, выполнившего доставку оборудования;
- немедленно обратиться на Фирму-изготовитель (держать под рукой серийный номер оборудования).
Напоминаем, что рекламации и протесты не принимаются по истечении 10 дней с даты по-
лучения оборудования.
9.3 A
3000
ALB07LBMNADBT00 A83665
18C0144
4/2018 373
Corrente / Current
Tensione / Voltage 230V/1Ph/50-60Hz
DAIKIN APPLIED EUROPE S.p.A
Via Piani di Santa Maria, 72 00040 Ariccia - (ROMA) IT
MADE IN ITALY
MESSA IN FUNZIONE
All’avviamento consultare il manuale
operavo e controllare:
1) senso di rotazione del venlatore
2) l’assorbimento del motore, il quale non
deve superare il valore di targa sopraindicato
START UP
Before the start up read carefully the operang
instrucon manual and check
1) fan rotaon direcon
2) the current input must not exceed the value
menoned on the above tag
PORTATA ARIA /AIR FLOW
Ripresa
Return Fan
Mandata
Supply Fan
m
3
/h
POS
Code
Matricola
Serial number
A
HU
Codifica
Product number
Data
Date
Peso
Weight
m
3
/h
A
B
C
G
H
I
D
F
E

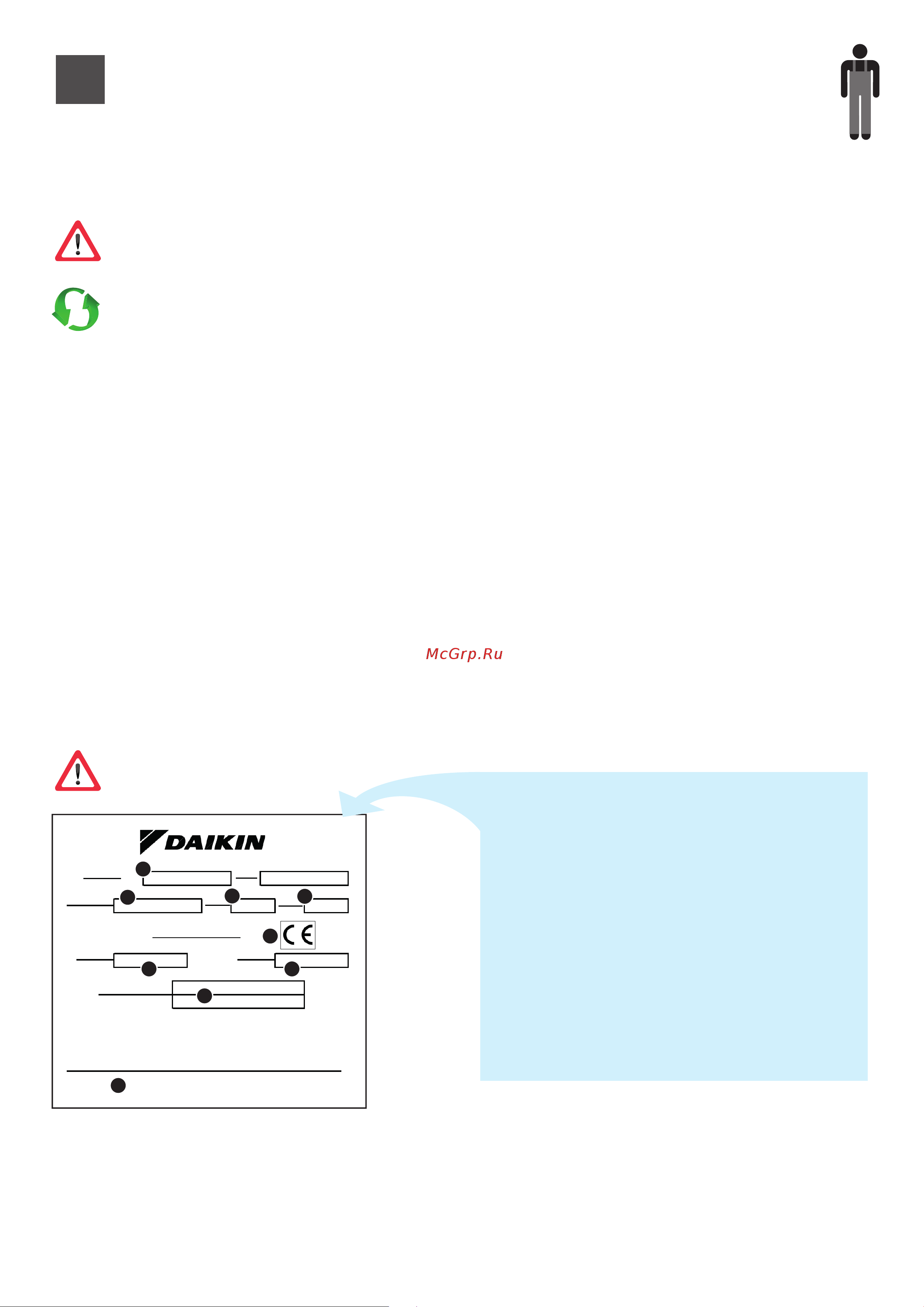

Распаковка и проверка целостности
5
ИНФОРМАЦИЯ О ФИРМЕ-ИЗГОТОВИТЕЛЕ:
DAIKIN APPLIED EUROPE S.P.A.
Via Piani di Santa Maria, 72 - 00040 Ariccia (Roma) - Italy
Тел.: (+39) 06 93 73 11 - Факс: (+39) 06 93 74 014
http://www.daikinapplied.eu
A: Название фирмы-изготовителя и ее данные
B: Маркировка CE
C: Масса оборудования
D: Код и ПОЗ.
E: Дата выпуска
F: Расход приточного воздуха
G: Расход возвратного воздуха
H: Электрические характеристики (частота, число фаз,
потребление при использовании в номинальных
условиях)
I: Серийный номер машины
