13
Контроль падения давления на каждой ступени фильтрации

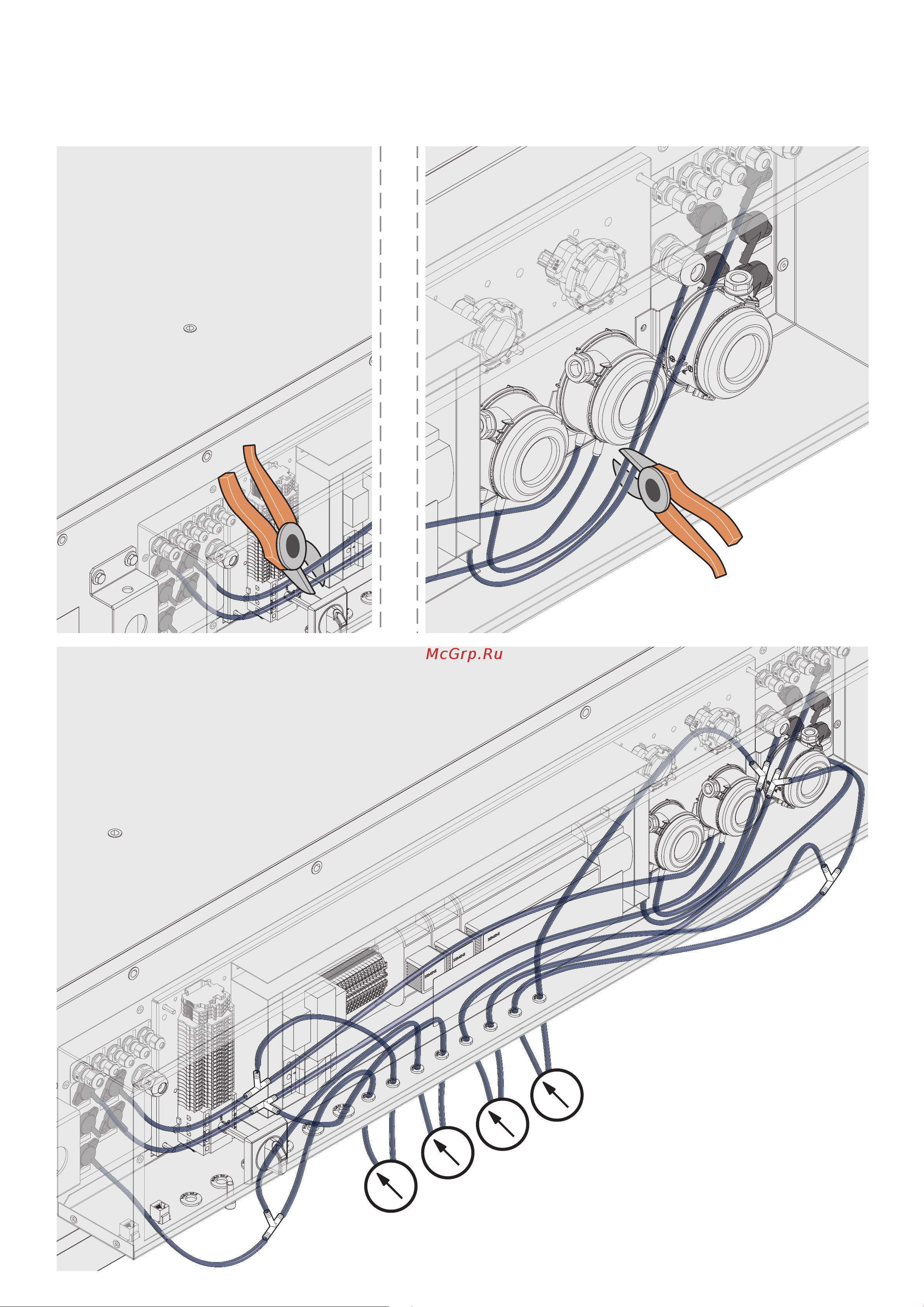

Можно контролировать падение давления на каждой ступени фильтрации, подключая 4
дифференциальных манометра, как показано на рисунках ниже. При этом обеспечивается
соответствие агрегата стандарту VDI6022.
+
-
-
+
-
+
-
+
