8) Инверсия выхода №1 и выхода №2 контроллера

В контроллере предусмотрена возможность инверсии состояния выхода №1 (см.

разъем 2 рисунок 1) и выхода №2 (см. разъем 3 рисунок 1) контроллера.

Для инверсии выхода №1 нажать и отпустить кнопку 7, см. рисунок 1. Выход №1 при

этом переходит в режим инверсной работы и начинает светиться светодиод 8, см

рисунок 1 и рисунок 6. Кнопка и светодиод могут быть продублированы внешними

кнопкой и светодиодным индикатором, подключенными к разъему 9, см. рисунок 1.

Для инверсии выхода №2 нажать и отпустить кнопку 18, см. рисунок 1. Выход №2

при этом переходит в режим инверсной работы и начинает светиться светодиод 19, см.

рисунок 1 и рисунок 6. Кнопка и светодиод могут

быть продублированы внешними

кнопкой и светодиодным индикатором, подключенными к разъему 20, см. рисунок 1.

Для отмены инверсного режима необходимо повторно нажать и отпустить кнопку 7

или кнопку 18, соответствующий светодиод при этом погаснет.

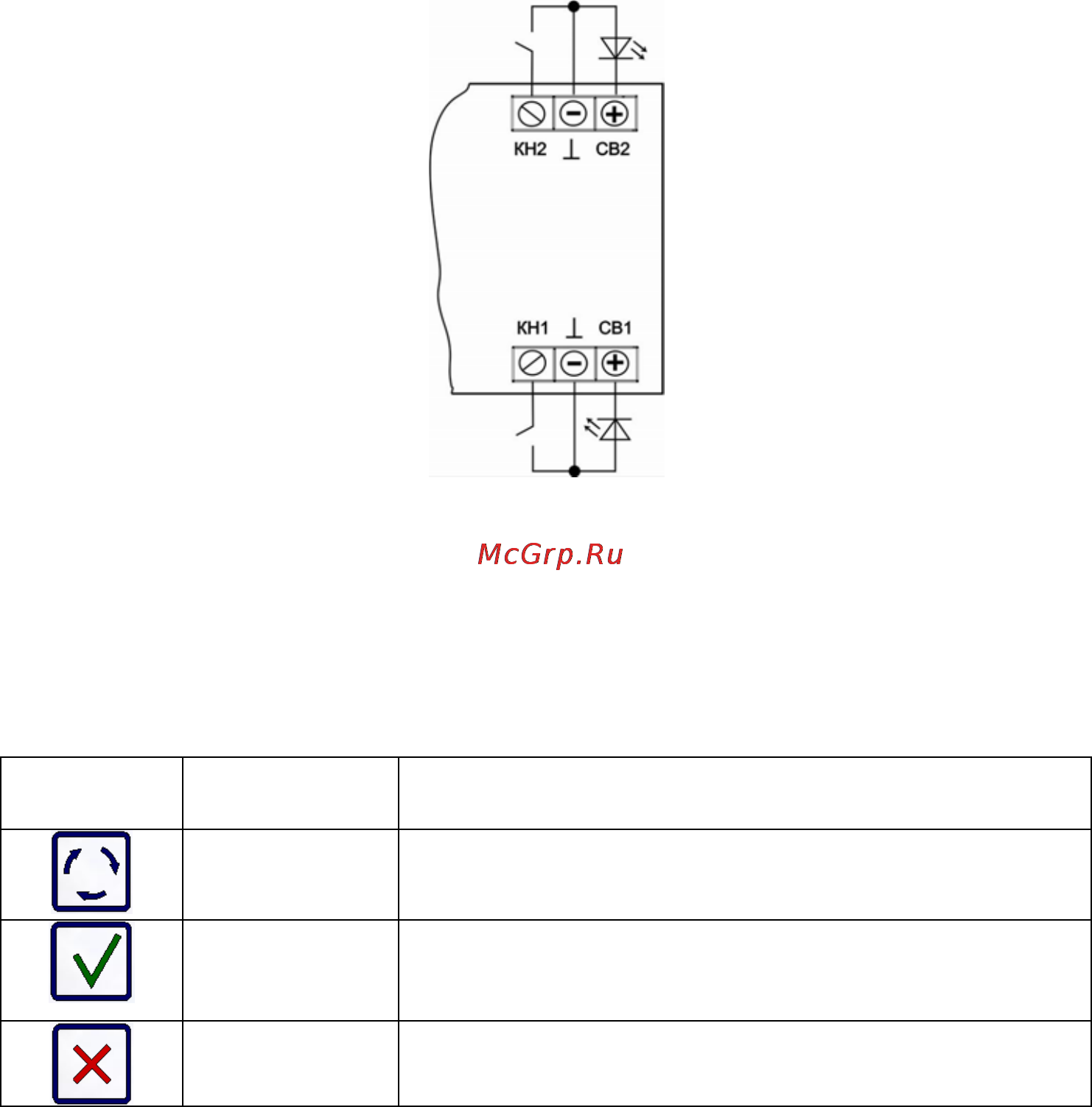

Рисунок 6

Управление событиями программируемых параметров (см. таблицу 2)

осуществляется с помощью клавиатуры, расположенной на лицевой панели

контроллера, а все действия отображаются на дисплее.

В таблице 2 представлены символы клавиатуры и их описание.

Таблица 2

Символ Наименование Функция

ВЫБОР

 циклический перебор пунктов меню

 циклический перебор параметров и их значений

ВВОД

 подтверждение выбора

 сохранение программных установок

ОТМЕНА

 возврат к предыдущему уровню меню
