УСТРОЙСТВО И РАБОТА

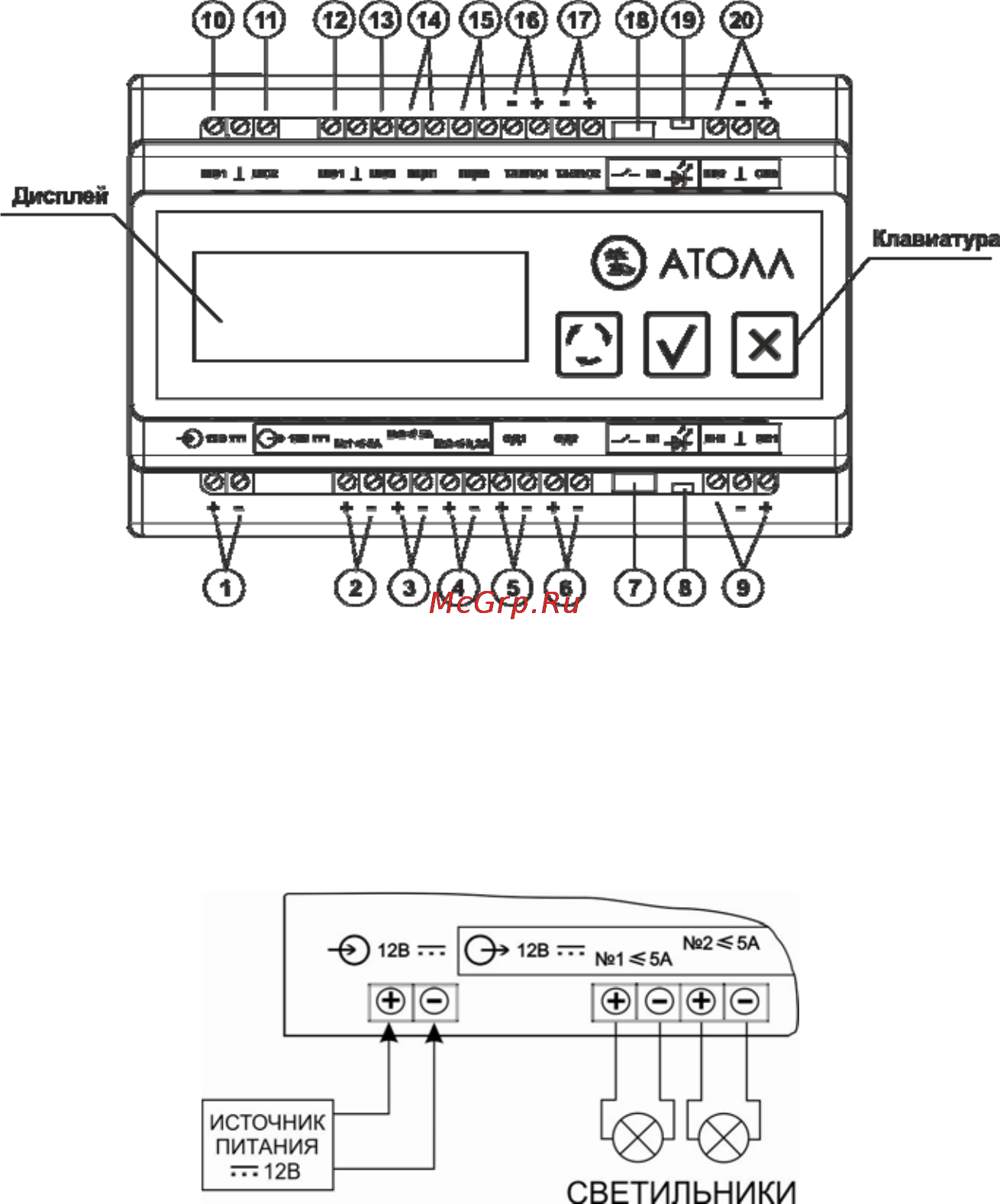

Контроллер представляет собой модуль на печатной плате, размещенный в

пластмассовом корпусе, состоящем из основания и крышки, и предназначенном для

установки на DIN-рейку 35мм. На лицевой панели корпуса расположены дисплей и

клавиатура, см. рисунок 1.

Рисунок 1

Питание контроллера производится от внешнего источника питания с номинальным

напряжением постоянного тока 12В и подключается к разъему 1, см. рисунок 1.

Выходной ток внешнего источника питания должен быть не менее суммы токов нагрузок

(светильников, датчиков) и тока потребления контроллера.

Контроллер питает две группы светильников с номинальным напряжением питания

постоянного тока 12

В, подключаемых к разъемам 2 и 3, см. рисунок 1 и рисунок 2.1.

Максимальный ток коммутации каждого выхода 5А.

Рисунок 2.1

Для подключения источников освещения с номинальным напряжением питания

~220В 50Гц используется релейный модуль PM-02 DIN (в комплект поставки не входит),
