ФИАШ.425519.129 РЭ формат А4

подключаемый к разъемам 2 и 3, см. рисунок 1 и рисунок 2.2. Максимальный ток

коммутации каждого выхода 8А.

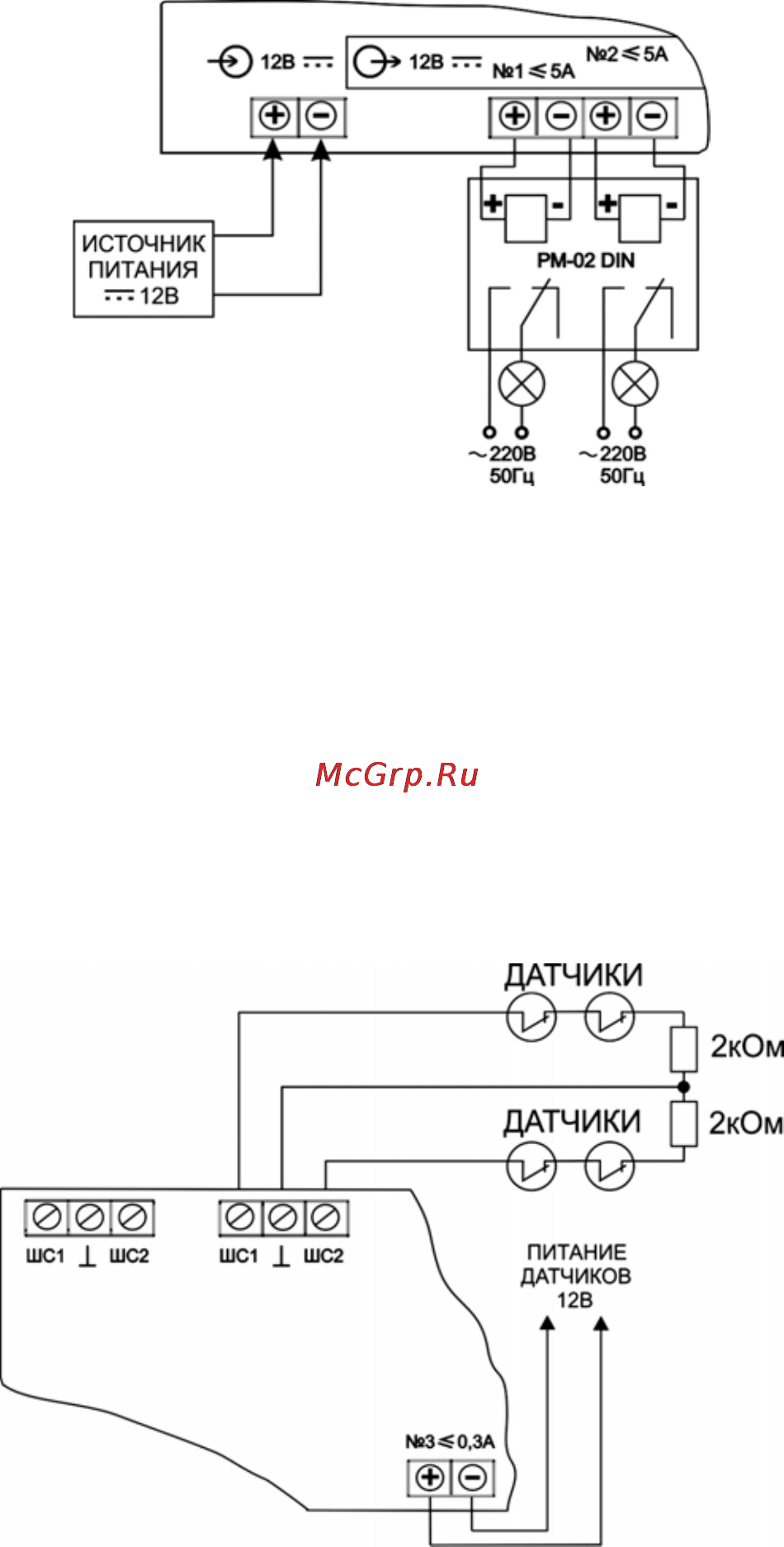

Рисунок 2.2

Контроллер позволяет программировать логику включения/выключения каждого из

двух независимых выходов управления светильниками в зависимости от следующих

условий:

1) Автономные датчики

Автономные датчики (например, концевые выключатели, датчики движения)

подключаются к входам контроллера ШС1 (разъемы 10 или 12) и ШС2 (разъемы 11 или

13), см. рисунок 1 с оконечным резистором шлейфа 2кОм, см. рисунок

3. Питание

автономных датчиков подключается к разъему 4, см. рисунок 1. При этом для

соответствующего входа контроллера ШС1 или ШС2 при программировании должен

быть установлен тип «Датчики движения». Нарушение в работе датчика вызовет подачу

напряжения на соответствующий выход для включения/выключения освещения.

Рисунок 3
