2) Внешний охранный шлейф охранно-пожарных систем

Контроллер позволяет подключаться параллельно (см. рисунок 4.1) или в разрыв уже

существующих шлейфов охранно-пожарных систем (см. рисунок 4.2). При подключения

шлейфа охранно-пожарных систем в разрыв, ШС1 подключается к разъемам 10,12, а

ШС2 к разъемам 11,13, см. рисунок 1.

Для шлейфа сигнализации ШС1 или ШС2 при программировании должен быть

установлен тип «Охранный шлейф». В этой конфигурации питание шлейфа будет

осуществляться существующей охранно-пожарной системой. Нарушение в работе

шлейфа сигнализации вызовет подачу напряжения на соответствующий выход для

включения/выключения освещения.

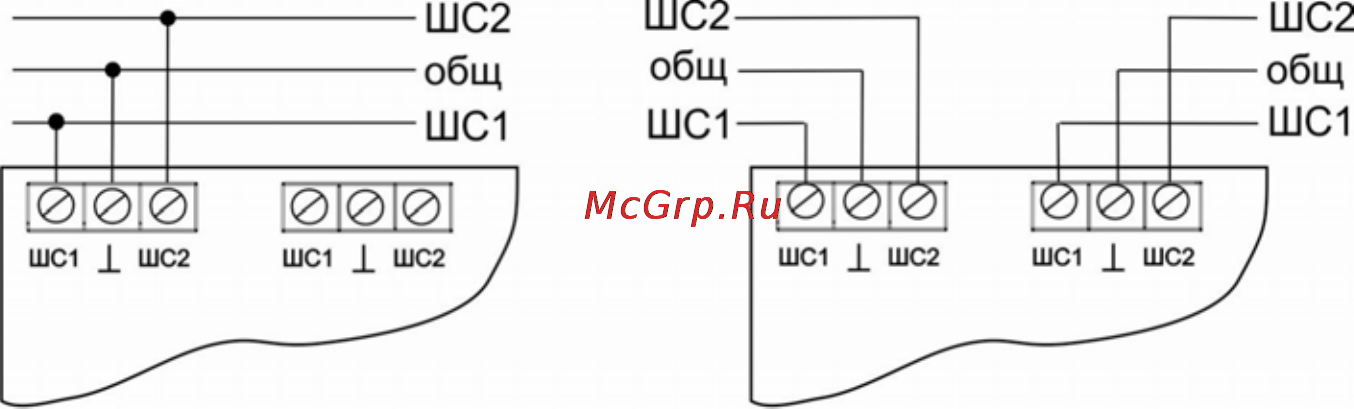

Рисунок 4.1 Рисунок 4.2

3) Сигналы пультов централизованного наблюдения охранно-пожарных систем

Контроллер предусматривает возможность подключения к двум различным реле

пульта централизованного наблюдения охранно-пожарных систем и программно

устанавливать тип их состояния: нормально-замкнутые реле или нормально-

разомкнутые, см. рисунок 5. Подключение к первому входу ПЦН1 осуществляется через

разъем 14, см. рисунок 1. Подключение ко второму входу ПЦН2 осуществляется через

разъем 15, см. рисунок 1. Анализируя входные сигналы, контроллер в соответствии с

программными установками подает напряжение на соответствующий выход для

включения/выключения освещения.

4) Световые табло охранно-пожарных систем

Контроллер предусматривает возможность подключения к двум различным выходам

световых табло (далее по тексту - Табло) охранно-пожарных систем,

см. рисунок 5.

Подключение к первому входу Табло1 осуществляется через разъем 16, см. рисунок 1.

Подключение ко второму входу Табло2 осуществляется через разъем 17, см. рисунок 1.

Анализируя входные сигналы, контроллер в соответствии с программными

установками подает напряжение на соответствующий выход для

включения/выключения освещения.

5) Выносной датчик освещенности (в комплект поставки контроллера входит в

количестве 2шт.)

С помощью датчика освещенности (см. рисунок 5.1) контроллер оценивает уровень

освещенности, сравнивает его с запрограммированным пороговым событием и подает

напряжение на соответствующий выход для включения/выключения освещения.

Датчики освещенности (см. рисунок 5.2) подключаются, соблюдая полярность, к

разъему 5,6, см. рисунок 1.
