5 Интерфейс пользователя
Руководство по монтажу и эксплуатации
10
FXFA20~125A2VEB
Система кондиционирования VRV
3P599604-1D – 2020.12
ПРЕДОСТЕРЕЖЕНИЕ
Блок оснащен защитными устройствами с
электроприводом, в частности, датчиком утечки
хладагента. Чтобы они работали эффективно, блок
после установки должен быть постоянно
подключенным к электропитанию, кроме краткосрочных
сеансов технического обслуживания.

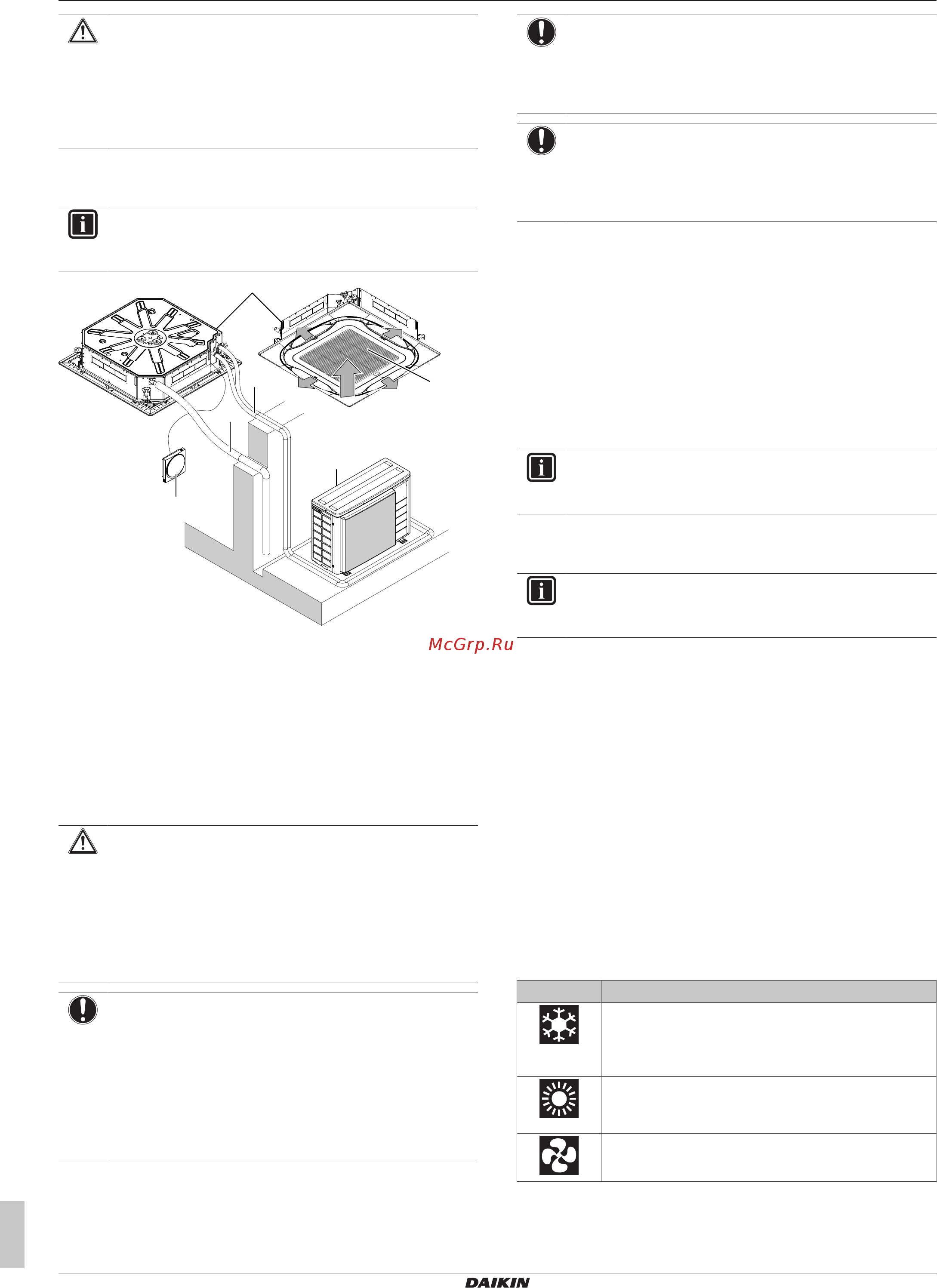

4.1 Компоновка системы
ИНФОРМАЦИЯ
Приведенный рисунок является примером и может НЕ
соответствовать той или иной схеме системы.
a
b
c
d
e
h
f
g
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + сигнальный кабель
g Сливная трубка
h Воздухозаборная решетка и воздушный фильтр
5 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям
внутри контроллера.
▪ НЕ снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень
опасно и чревато серьезным ущербом здоровью.
Для проведения проверки и регулировки
внутренних частей обращайтесь к своему дилеру.
ПРИМЕЧАНИЕ
НЕ протирайте рабочую панель пульта управления
бензином, растворителями, сильными химическими
моющими средствами и т.п. Панель может утратить
свой цвет, также возможно отслоение краски. При
серьезном загрязнении смочите мягкую тряпку в
водном растворе нейтрального моющего средства,
отожмите ее и протрите панель. Вытрите панель
насухо другой, сухой тряпкой.
ПРИМЕЧАНИЕ
НИ В КОЕМ СЛУЧАЕ не нажимайте кнопки
пользовательского интерфейса твердыми,
заостренными предметами. Это может повредить
интерфейс.
ПРИМЕЧАНИЕ
НИ В КОЕМ СЛУЧАЕ не натягивайте и не скручивайте
соединительный провод пользовательского
интерфейса. Это может вызвать сбои в работе
системы.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Дополнительную информацию о пользовательском интерфейсе
см. в руководстве по его эксплуатации.
6 Операция
6.1 Рабочий диапазон
ИНФОРМАЦИЯ
Эксплуатационные ограничения см. в технических
данных подключенного наружного блока.
6.2 Режимы работы
ИНФОРМАЦИЯ
Наличие тех или иных рабочих режимов зависит от
установленной системы.
▪ Скорость вращения вентилятора может автоматически
меняться в зависимости от температуры в помещении.
Вентилятор может также автоматически отключится. Это не
является признаком неисправности.
▪ Если питание отключится во время работы блока, то он
автоматически запустится, как только возобновится подача
электроэнергии.
▪ Заданная температура. Температура, которую блок должен
поддерживать в помещении, работая на охлаждение, обогрев
или в автоматическом режиме.
▪ Хозяев нет дома. Функция, позволяющая поддерживать
комнатную температуру в заданных пределах, когда система
отключена (пользователем, функцией работы по графику или
выключателем по таймеру).
6.2.1 Основные режимы работы
Внутренний блок может работать в разных режимах.
Значок Рабочий режим
Охлаждение. В этом режиме охлаждение
включается в зависимости от заданной
температуры или настройки функции «хозяев нет
дома».
Обогрев. В этом режиме обогрев включается в
зависимости от заданной температуры или
настройки функции «хозяев нет дома».
Только вентиляция. В этом режиме циркуляция
воздуха проходит без обогрева или охлаждения.
