13.2.1 Соединение трубопровода хладагента с
внутренним агрегатом
ПРЕДОСТЕРЕЖЕНИЕ
Трубопровод хладагента и его элементы монтируются
в таком положении, в котором они не подвергаются
воздействию вызывающих коррозию веществ, если
только конструкционные элементы, содержащие
хладагент, не изготовлены из коррозионно-стойких
материалов или не защищены подходящим способом
от коррозии.
ПРЕДУПРЕЖДЕНИЕ: СЛАБО
ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.

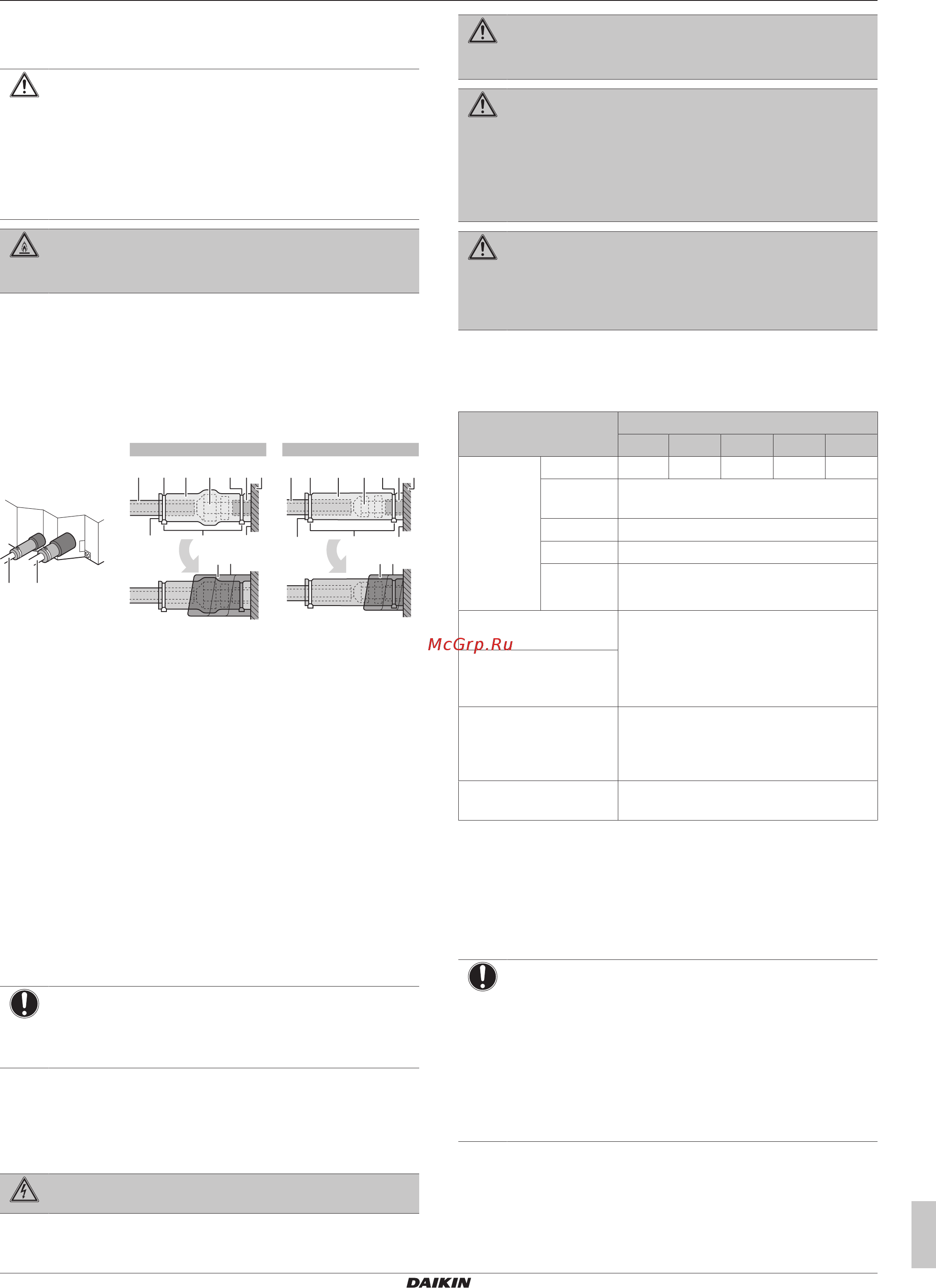

Изоляция. Изоляция трубопровода хладагента внутреннего
блока выполняется в следующем порядке:
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
A Трубопровод газообразного хладагента
B Трубопровод жидкого хладагента
a Изоляционный материал (приобретается по месту
установки)
b Обхватная петля (в комплекте принадлежностей)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (в комплекте
принадлежностей)
d Накидная гайка (закреплена на блоке)
e Соединение трубопровода хладагента (с блоком)
f Блок
g Уплотнительные подушки: среднего размера 1
(трубопровод газообразного хладагента), среднего
размера 2 (трубопровод жидкого хладагента) (в
комплекте принадлежностей)
1 Заделайте швы в изоляционном материале.
2 Закрепите на основании блока.
3 Затяните обхватные петли на изоляционном
материале.
4 Оберните уплотнительную подушку от основания
блока до верха накидной гайки.
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
14 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
14.1 Характеристики стандартных
компонентов электропроводки
Элемент Классификация
20~40 50+63 80 100 125
Проводка
электропит
ания
MCA
(a)
0,3A 0,4A 0,6A 0,8A 1,3A
Напряжени
е
220~240В
Фаза 1~
Частота 50/60Гц
Размер
проводки
1,5мм
2
(3‑жильный провод)
H07RN-F (60245 IEC 66)
Электропроводка
управления
0,75-1,25мм
2
(2‑жильный провод)
H05RN-F (60245 IEC 57)
Пользовательский интерфейс: не
более 500м
Кабель
пользовательского
интерфейса
Рекомендованные
предохранители
(устанавливаются на
месте)
6A
Устройство под
остаточным током
Соответствие законодательным
требованиям обязательно
(a)
MCA=минимальный ток в цепи. Указаны максимальные
значения (точные значения см. в электрических
характеристиках внутреннего блока).
14.2 Подключение электропроводки к
внутреннему блоку
ПРИМЕЧАНИЕ
Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
Порядок подсоединения дополнительного
оборудование изложен в руководстве по монтажу
соответствующего оборудования.
Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно
ВСЕГДА составлять не менее 50мм.
