12 Монтаж агрегата
Руководство по монтажу и эксплуатации
17
FXFA20~125A2VEB
Система кондиционирования VRV
3P599604-1D – 2020.12
b Отводной воздуховод перекрыт, углы открыты
(необходим дополнительный комплект блокирующих
подкладок)
c Отводной воздуховод и углы перекрыты (необходим
дополнительный комплект блокирующих подкладок)
▪ B: Минимальное и максимальное расстояния от пола:
▪ Минимум: 2,7м во избежание случайного прикосновения.
▪ Максимум: зависит от направлений обдува и от класса
мощности оборудования. См. параграф «16.1 Местные
настройки» [423].
ИНФОРМАЦИЯ
Если обдув идет в 3 или 4 направлениях (с
обязательной установкой дополнительного комплекта
блокирующих подкладок), то максимальное расстояние
от пола может быть другим. См. руководство по
монтажу дополнительного комплекта блокирующих
подкладок.
ИНФОРМАЦИЯ
Для технического обслуживания отдельных видов
оборудования может потребоваться больше Размеры
свободного пространства. Прежде чем приступать к
установке оборудования, ознакомьтесь с данными,
приведенными в руководстве по монтажу.
Минимальная площадь помещения
ПРЕДОСТЕРЕЖЕНИЕ
Общее количество хладагента в системе не может
превышать показатель, необходимый для
обслуживания помещения наименьшей площади.
Минимальную площадь помещений, обслуживаемых
внутренними блоками, см. в руководстве по монтажу и
эксплуатации наружного блока.
12.2 Монтаж внутреннего агрегата
12.2.1 Указания по установке внутреннего
блока
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪ Декоративная панель. Декоративная панель монтируется
только после установки блока.
ПРИМЕЧАНИЕ
По окончании монтажа декоративной панели:
▪ Проследите за отсутствием зазоров между
корпусом блока и декоративной панелью.
Возможное следствие: Возможна утечка воздуха и
образование конденсата.
▪ Убедитесь в отсутствии остатков масла на
пластмассовых деталях декоративной панели.
Возможное следствие: Масло может привести к
повреждению пластмассовых деталей.

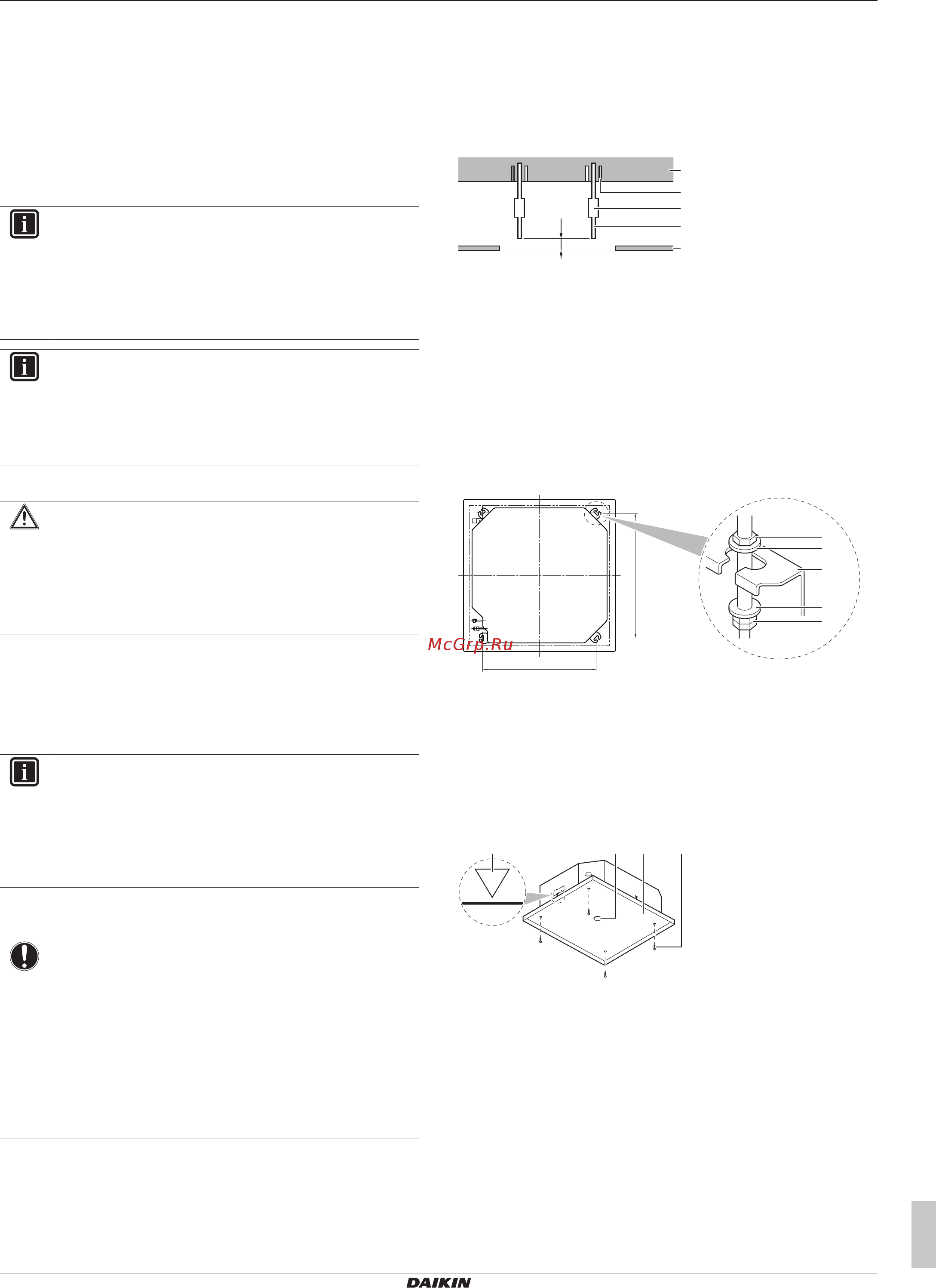

▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
A
c
b
d
e
a
A 50~100мм: При монтаже со стандартной панелью
100~150мм: При монтаже с комплектом впуска
свежего воздуха или с дизайнерской панелью
130~180мм: При монтаже с самоочищающейся
декоративной панелью
a Потолочная плита
b Анкер
c Длинная муфта или скоба
d Подвесной болт
e Подвесной потолок
▪ Подвесные болты. Для монтажа используйте подвесные
болты M8~M10. Прикрепите подвесной кронштейн к
подвесному болту. Прочно закрепите подвесной кронштейн
сверху и снизу с помощью гаек с шайбами.
(mm)
780
710
a1
b
b
a2
c
4×
a1 Гайка (приобретается по месту установки)
a2 Сдвоенная гайка (приобретается по месту установки)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн (закреплен на блоке)
▪ Бумажный шаблон для монтажа (верх упаковки).
Воспользуйтесь бумажным шаблоном для определения
правильного расположения по горизонтали. В шаблоне
указаны все необходимые размеры и параметры центровки.
Бумажный шаблон можно закрепить на блоке.
a cb d
a Центр блока
b Центр отверстия в потолке
c Бумажный шаблон для монтажа (верх упаковки)
d Винты (в комплекте принадлежностей)
