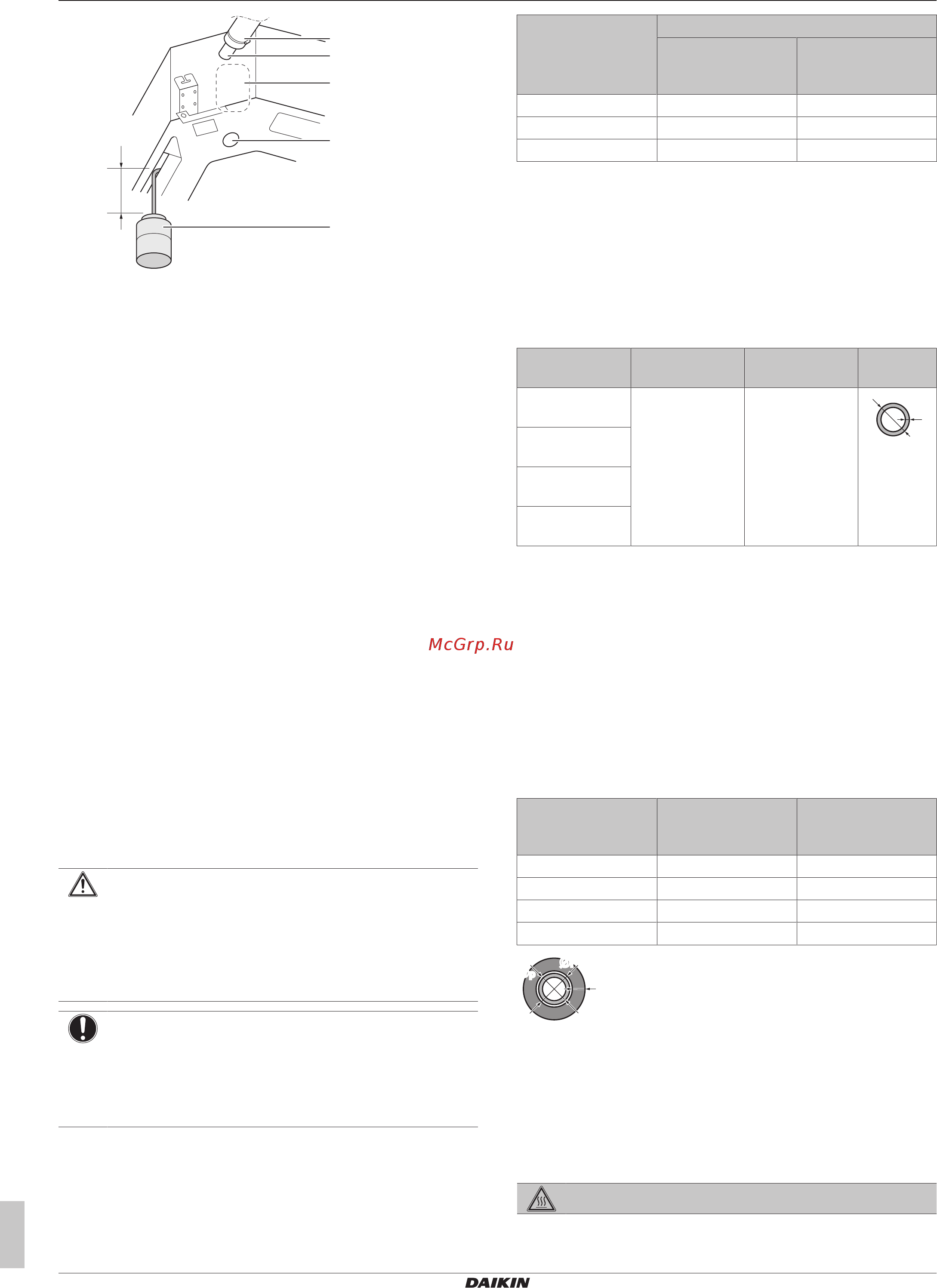

13 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
20
FXFA20~125A2VEB
Система кондиционирования VRV
3P599604-1D – 2020.12
≥100 mm
e
d
c
b
a
a Пластмассовая лейка
b Сервисное сливное отверстие (с резиновой пробкой).
Используйте это отверстие для удаления воды из
сливного поддона
c Расположение сливного насоса
d Подсоединение сливной трубы
e Сливная трубка
5 Отключите электропитание.
6 Отсоедините электропроводку.
▪ Снимите сервисную крышку.
▪ Отключите электропитание.
▪ Отключите пользовательский интерфейс.
▪ Установите крышку для техобслуживания на место.
Если монтаж системы уже завершен
1 Запустите систему на охлаждение (см. справочник по
эксплуатации или руководство по обслуживанию
пользовательского интерфейса).
2 Постепенно заливая через заливную горловину примерно
1 литр воды, выполните проверку на протечки (см.
параграф «Если монтаж системы не завершен» [419]).
13 Монтаж трубопроводов
13.1 Подготовка трубопровода
хладагента
13.1.1 Требования к трубопроводам
хладагента
ПРЕДОСТЕРЕЖЕНИЕ
Трубопроводы прокладываются СТРОГО в порядке,
изложенном в разделе «13 Монтаж
трубопроводов» [4 20]. Допускается применение
только механических соединений (напр., паяных и
резьбовых), отвечающих требованиям стандарта
ISO14903 в последней редакции.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Диаметр труб для трубопроводов хладагента
Диаметр трубок, подсоединяемых к внутреннему блоку:
Класс Наружный диаметр трубок (мм)
Трубопровод
жидкого
хладагента
Трубопровод
газообразного
хладагента
20~32 Ø6,4 Ø9,5
40~80 Ø6,4 Ø12,7
100~125 Ø9,5 Ø15,9
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
15,9мм (5/8
дюйма)
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
13.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубки (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм ≥10мм
9,5мм (3/8") 12~15мм ≥13мм
12,7мм (1/2") 14~16мм ≥13мм
15,9мм (5/8") 17~20мм ≥13мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
13.2 Соединение труб трубопровода
хладагента
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
