12 Монтаж агрегата
Руководство по монтажу и эксплуатации
18
FXFA20~125A2VEB
Система кондиционирования VRV
3P599604-1D – 2020.12

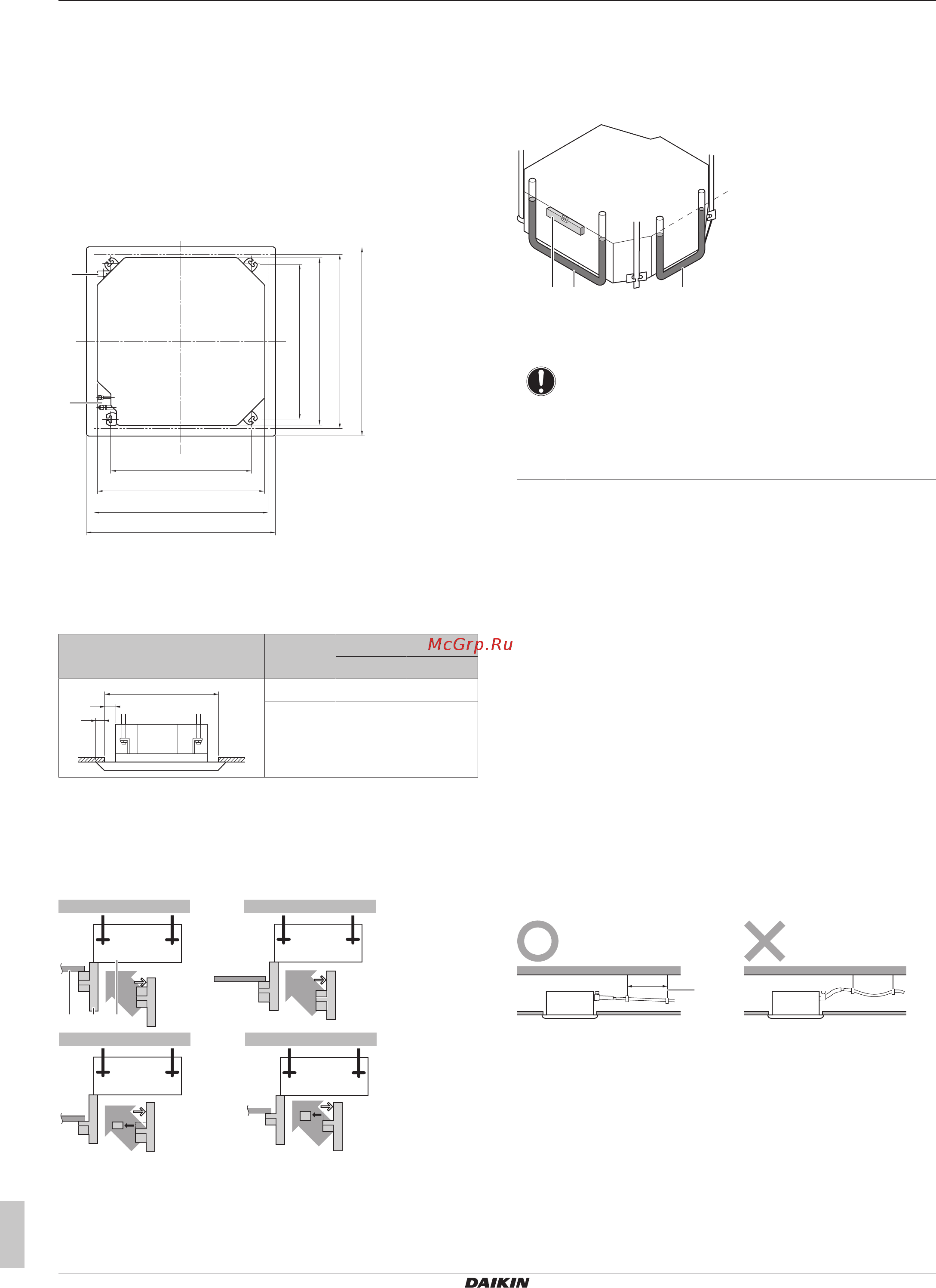

▪ Отверстие в потолке и блок:
▪ Проследите за соблюдением указанных далее размеров
отверстия в потолке:
Минимум: 860мм, чтобы блок вошел в отверстие.
Максимум: 910 мм для обеспечения достаточного
наложения декоративной панели на подвесной потолок.
Если отверстие в потолке превышает указанный размер,
уменьшите его с помощью дополнительного потолочного
материала.
▪ Проследите за центровкой блока и его подвесных
кронштейнов (подвески) в пределах отверстия в потолке.
(mm)
710
840
860~910
950
c
d
e
f
780
840
860~910
950
c
d
e
f
a
b
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
e Отверстие в подвесном потолке
f Декоративная панель
Пример Если A
(a)
…
то…
B
(a)
C
(a)
A
C
B
860мм 10мм 45мм
910мм 35мм 20мм
(a)
A: Отверстие в подвесном потолке
B: Расстояние от блока до отверстия в потолке
C: Наложение декоративной панели на подвесной потолок
▪ Монтажная направляющая. Воспользуйтесь монтажной
направляющей для определения правильного расположения
по вертикали.
2
1
2
1
2
1
2
1
A B
1
1
2
C
a
b c
2
1
2
D
A При монтаже со стандартной декоративной панелью
B При монтаже с комплектом впуска свежего воздуха
C При монтаже с самоочищающейся декоративной
панелью
D При монтаже с дизайнерской декоративной панелью
a Подвесной потолок
b Монтажная направляющая (в комплекте
принадлежностей)
c Блок
▪ Выравнивание. Проверьте выравнивание блока по всем 4
углам с помощью ватерпаса или виниловой трубки,
наполненной водой.
c
bba
a Ватерпас
b Виниловая трубка
c Уровень воды
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
12.2.2 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
