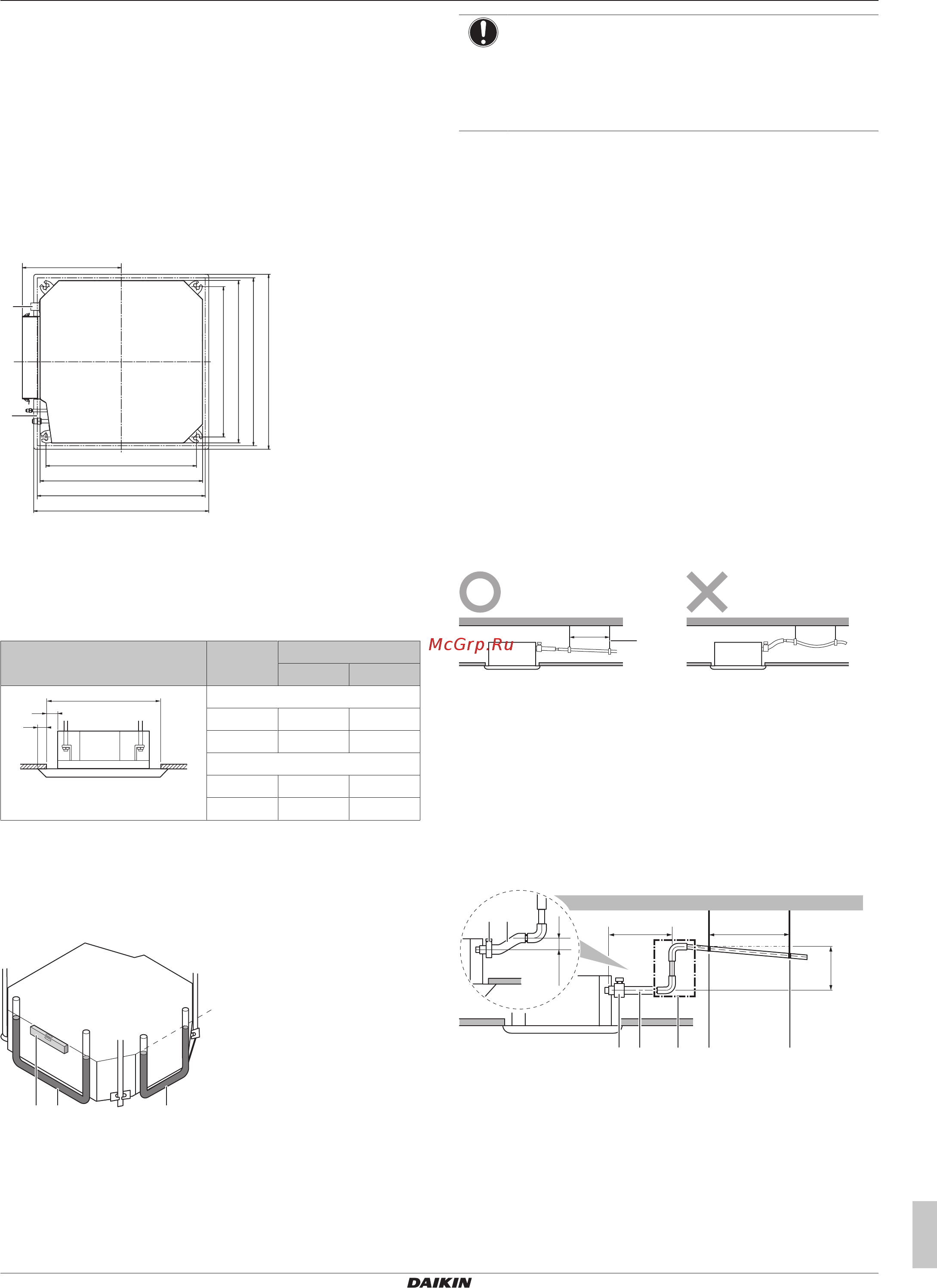

12 Монтаж агрегата
Руководство по монтажу и эксплуатации
17
FXZA15~50A2VEB
Система кондиционирования VRV
3P599603-1C – 2020.10
▪ Отверстие в потолке и блок:
▪ Проследите за соблюдением указанных далее размеров
отверстия в потолке:
Минимум: 585мм, чтобы блок вошел в отверстие.
Максимум: 660 мм при установке вместе с BYFQ60B или
595мм при установке вместе с BYFQ60C, чтобы установить
декоративную панель с достаточным наложением на
подвесной потолок. Если отверстие в потолке превышает
указанный размер, уменьшите его с помощью
дополнительного потолочного материала.
▪ Проследите за центровкой блока и его подвесных
кронштейнов (подвески) в пределах отверстия в потолке.
(mm)
c
d
A
B
A
B
533
350
575
c
d
533
575
b
a
A 585~660мм: при установке вместе с BYFQ60B
585~595мм: при установке вместе с BYFQ60C
B 700мм: при установке вместе с BYFQ60B
620мм: при установке вместе с BYFQ60C
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
Пример Если A
(a)
…
то…
B
(a)
C
(a)
A
C
B
BYFQ60B
585мм 5мм 57,5мм
660мм 42,5мм 20мм
BYFQ60C
585мм 5мм 17,5мм
595мм 10мм 12,5мм
(a)
A: Отверстие в подвесном потолке
B: Расстояние от блока до отверстия в потолке
C: Наложение декоративной панели на подвесной потолок
▪ Выравнивание. Проверьте выравнивание блока по всем 4
углам с помощью ватерпаса или виниловой трубки,
наполненной водой.
c
bba
a Ватерпас
b Виниловая трубка
c Уровень воды
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
12.2.2 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
≤675
≤300
0~75
1000~1500
(mm)
ba
b c
a
dd
a Металлический зажим (в комплекте
принадлежностей)
b Сливной шланг (в комплекте принадлежностей)
c Сливной трубопровод, направленный вверх
(виниловая трубка с внутренним диаметром 25мм и
наружным диаметром 32мм) (приобретается на
месте)
d Подвесные планки (приобретаются на месте)
