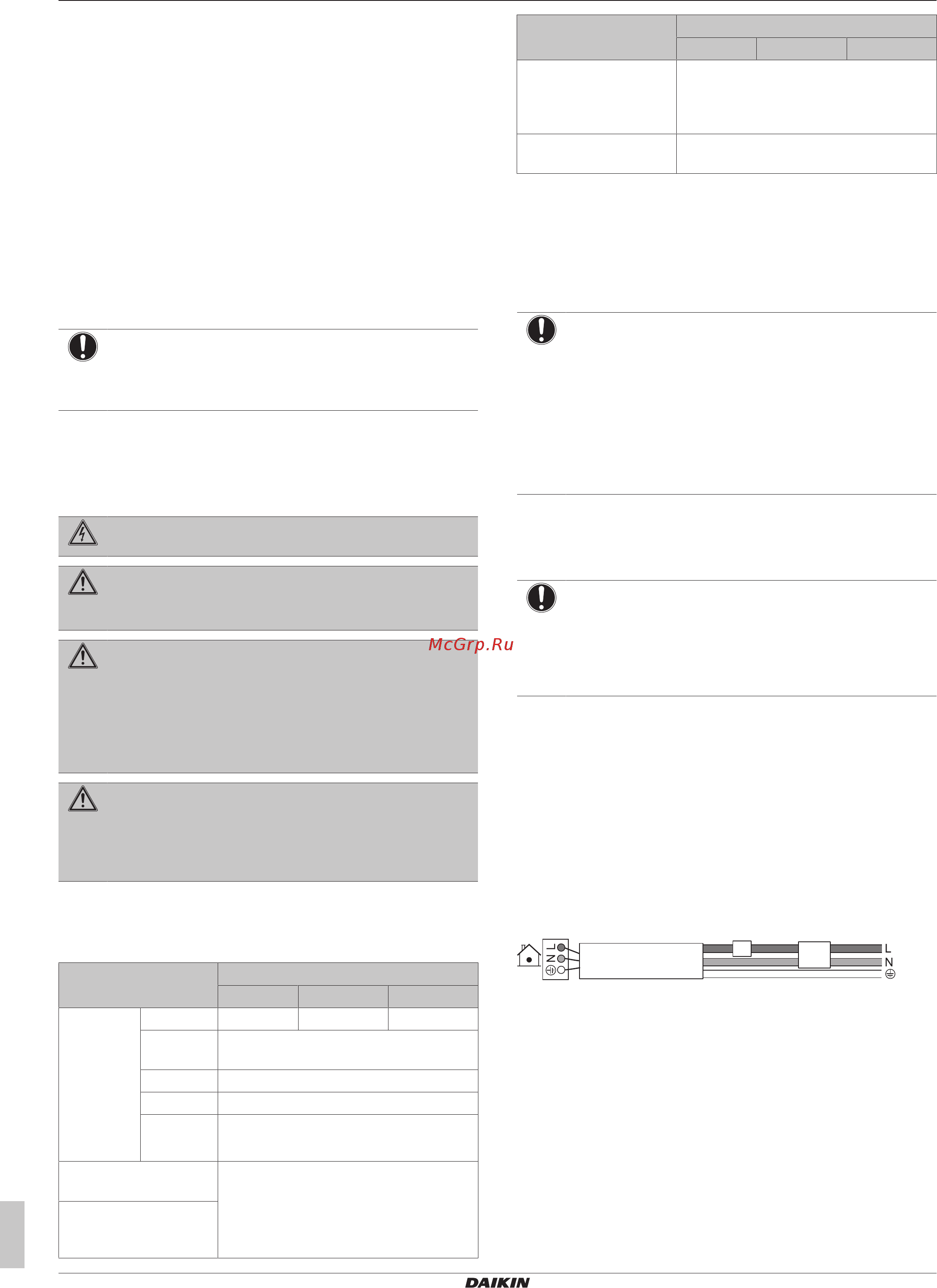

14 Подключение электрооборудования
Руководство по монтажу и эксплуатации
20
FXZA15~50A2VEB
Система кондиционирования VRV
3P599603-1C – 2020.10
a Изоляционный материал (приобретается по месту
установки)
b Обхватная петля (в комплекте принадлежностей)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (в комплекте
принадлежностей)
d Накидная гайка (закреплена на блоке)
e Соединение трубопровода хладагента (с блоком)
f Блок
g Уплотнительные подушки: среднего размера 1
(трубопровод газообразного хладагента), среднего
размера 2 (трубопровод жидкого хладагента) (в
комплекте принадлежностей)
1 Заделайте швы в изоляционном материале.
2 Закрепите на основании блока.
3 Затяните обхватную петлю на изоляционном
материале.
4 Оберните уплотнительную подушку от основания
блока до верха накидной гайки.
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
14 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
14.1 Характеристики стандартных
компонентов электропроводки
Элемент Классификация
15~25 32~40 50
Проводка
электропит
ания
MCA
(a)
0,3A 0,4A 0,6A
Напряжен
ие
220~240В
Фаза 1~
Частота 50/60Гц
Размер
проводки
1,5мм
2
(3‑жильный провод)
H07RN-F (60245 IEC 66)
Электропроводка
управления
0,75-1,25мм
2
(2‑жильный провод)
H05RN-F (60245 IEC 57)
Пользовательский интерфейс: не
более 500м
Кабель
пользовательского
интерфейса
Элемент Классификация
15~25 32~40 50
Рекомендованные
предохранители
(устанавливаются на
месте)
6A
Устройство под
остаточным током
Соответствие законодательным
требованиям обязательно
(a)
MCA=минимальный ток в цепи. Указаны максимальные
значения (точные значения см. в электрических
характеристиках внутреннего блока).
14.2 Подключение электропроводки к
внутреннему блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Порядок подсоединения дополнительного
оборудование изложен в руководстве по монтажу
соответствующего оборудования.
▪ Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно
ВСЕГДА составлять не менее 50мм.
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
1 Снимите сервисную крышку.
2 Кабель пользовательского интерфейса: Проложив
кабель через монтажную раму (обозначения P1, P2),
подсоедините его к клеммной колодке и закрепите
обхватной петлей.
3 Кабель управления: Проложив кабель через монтажную
раму, подсоедините его к клеммной колодке (проследите за
совпадением номеров F1, F2 с цифрами на наружном
блоке) и закрепите обхватной петлей.
4 Кабель электропитания: Проложив кабель через
монтажную раму, подсоедините его к клеммной колодке (L,
N, «масса»»).
a
b
a Размыкатель цепи
b Устройство под остаточным током
5 Разделив малое уплотнение (в комплекте
принадлежностей), оберните им кабели во избежание
проникновения воды в блок.
6 Плотно заделайте все зазоры герметиком (приобретается
по месту установки оборудования) во избежание
проникновения в систему насекомых.
7 Установите крышку для техобслуживания на место.
