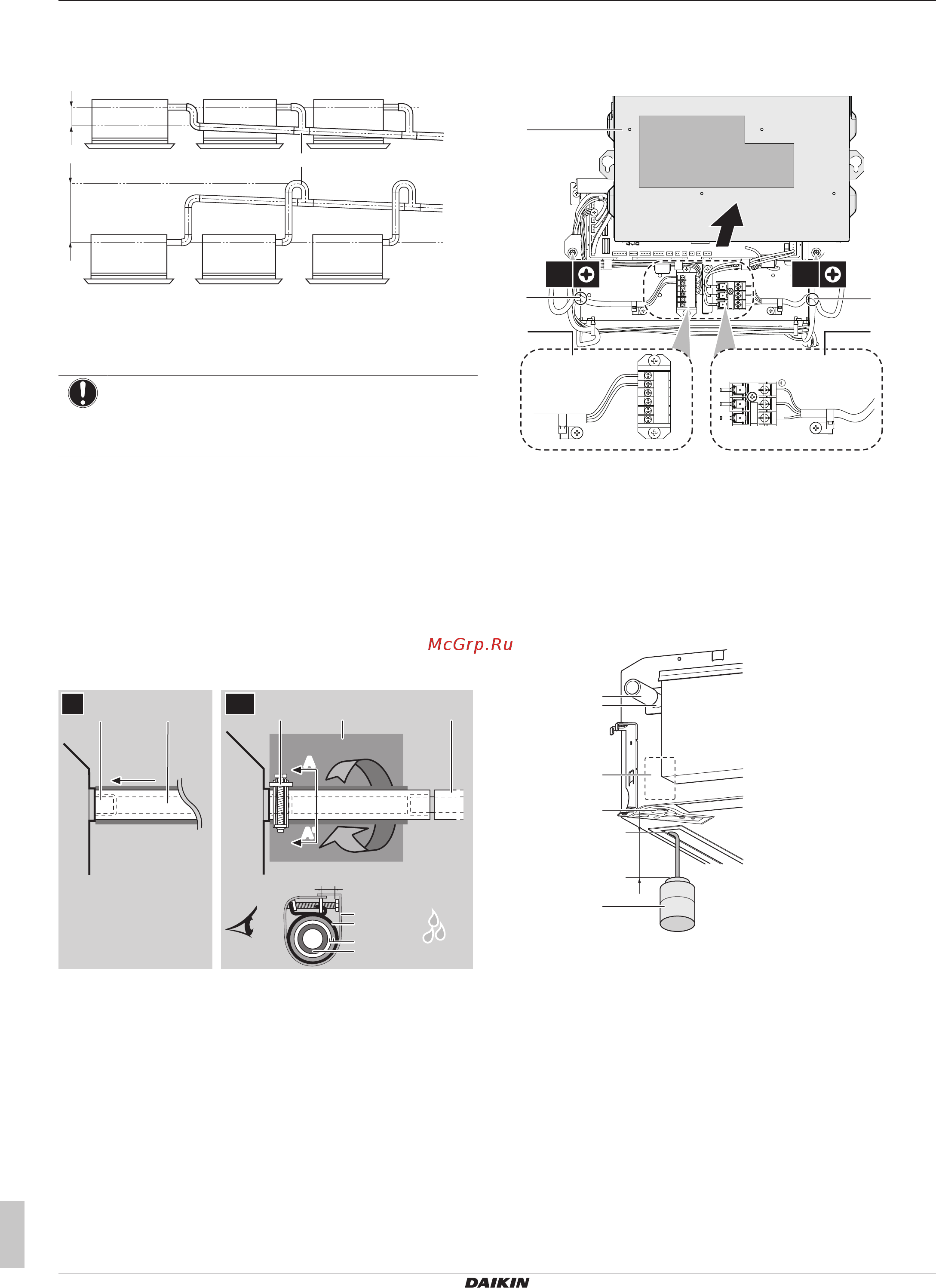

Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100
≤675
(mm)
a
a Тройник
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф «Проверка на
протечки» [418]).
4 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (= изолятор),
закрепите ее кабельными стяжками.
5 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
e
542
c
b
d
b
a
d
c
a
3
1
2~51
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (в комплекте принадлежностей)
c Металлический зажим (в комплекте
принадлежностей)
d Уплотнительная подушка большого размера (в
комплекте принадлежностей)
e Сливной трубопровод (приобретается на месте)
Проверка на протечки
Порядок выполнения работ зависит от того, завершен ли
монтаж системы. Если монтаж пока не завершен, то нужно
временно подключить к блоку пользовательский интерфейс и
электропитание.
Если монтаж системы не завершен
1 Временно подсоедините электропроводку.
Снимите сервисную крышку (a).
Подключите электропитание (d).
Подключите пользовательский интерфейс (f).
Установите сервисную крышку (a) на место.
L
N
b
c d
a
b
P1 P2 F1 F2 T1 T2
a Сервисная крышка с электрической схемой
b Отверстие для кабелей
c Клеммная колодка пользовательского интерфейса
d Клеммная колодка электропитания
2 Включите электропитание.
3 Запустите систему только на вентиляцию (см. справочник
по эксплуатации или руководство по обслуживанию
пользовательского интерфейса).
4 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки.
e
d
c
≥100 mm
a
b
a Пластмассовая лейка
b Сервисное сливное отверстие (с резиновой пробкой).
Используйте это отверстие для удаления воды из
сливного поддона.
c Расположение сливного насоса
d Подсоединение сливной трубы
e Сливная трубка
5 Отключите электропитание.
6 Отсоедините электропроводку.
Снимите сервисную крышку.
Отключите электропитание.
Отключите пользовательский интерфейс.
Установите крышку для техобслуживания на место.
Если монтаж системы уже завершен
1 Запустите систему на охлаждение (см. справочник по
эксплуатации или руководство по обслуживанию
пользовательского интерфейса).
