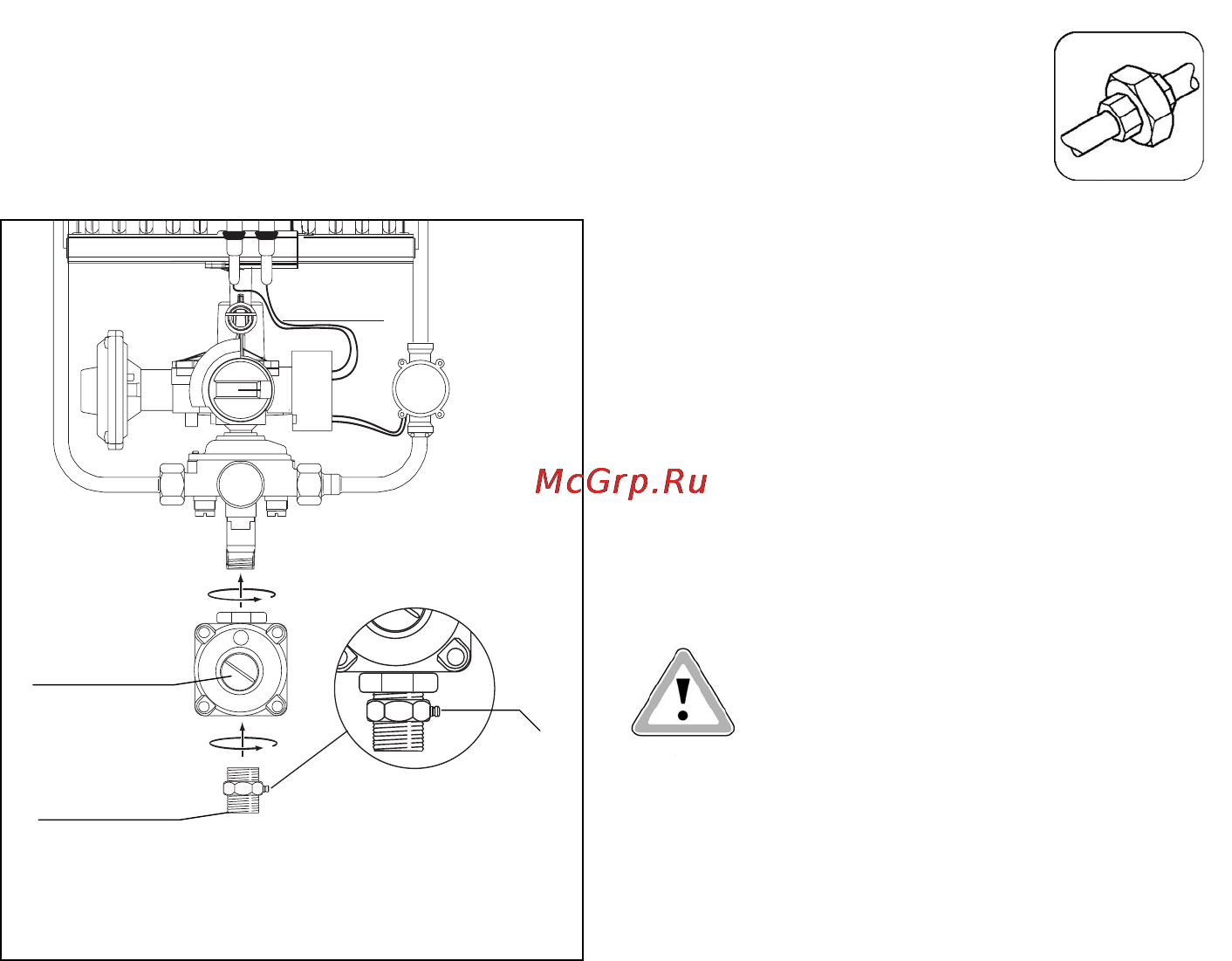

Рис. 10.1: Монтаж регулятора давления
газа
17
Монтаж регулятора
давления газа
Перед монтажом аппарата
присоедините регулятор давления газа
(8) на патрубок 1/2” с уплотнением
резьбы.
•
Переходной ниппель (9) вверните в
регулятор давления (8) так, чтобы
штуцер для измерения давления (10)
был легко доступен.
Внимание!
При монтаже регулятора
давления (8) обратите
внимание на направление
потока газа.
8
9
10
8 Регулятор давления газа
9 Ниппель со штуцером
10 Штуцер для измерения давления газа на входе
ÌÎÍÒÀÆ
ЭЭККССППЛЛУУААТТААЦЦИИЯЯ ААППППААРРААТТАА ННАА
ППРРИИРРООДДННООММ ГГААЗЗЕЕ ББЕЕЗЗ
РРЕЕГГУУЛЛЯЯТТООРРАА ДДААВВЛЛЕЕННИИЯЯ ГГААЗЗАА
ЗЗААППРРЕЕЩЩААЕЕТТССЯЯ!!
