Vaillant MAG PREMIUM GRXI [21/32] Первый пуск в эксплуатацию
![Vaillant MAG PREMIUM GRXI [21/32] Первый пуск в эксплуатацию](/views2/1071987/page21/bg15.png)
21

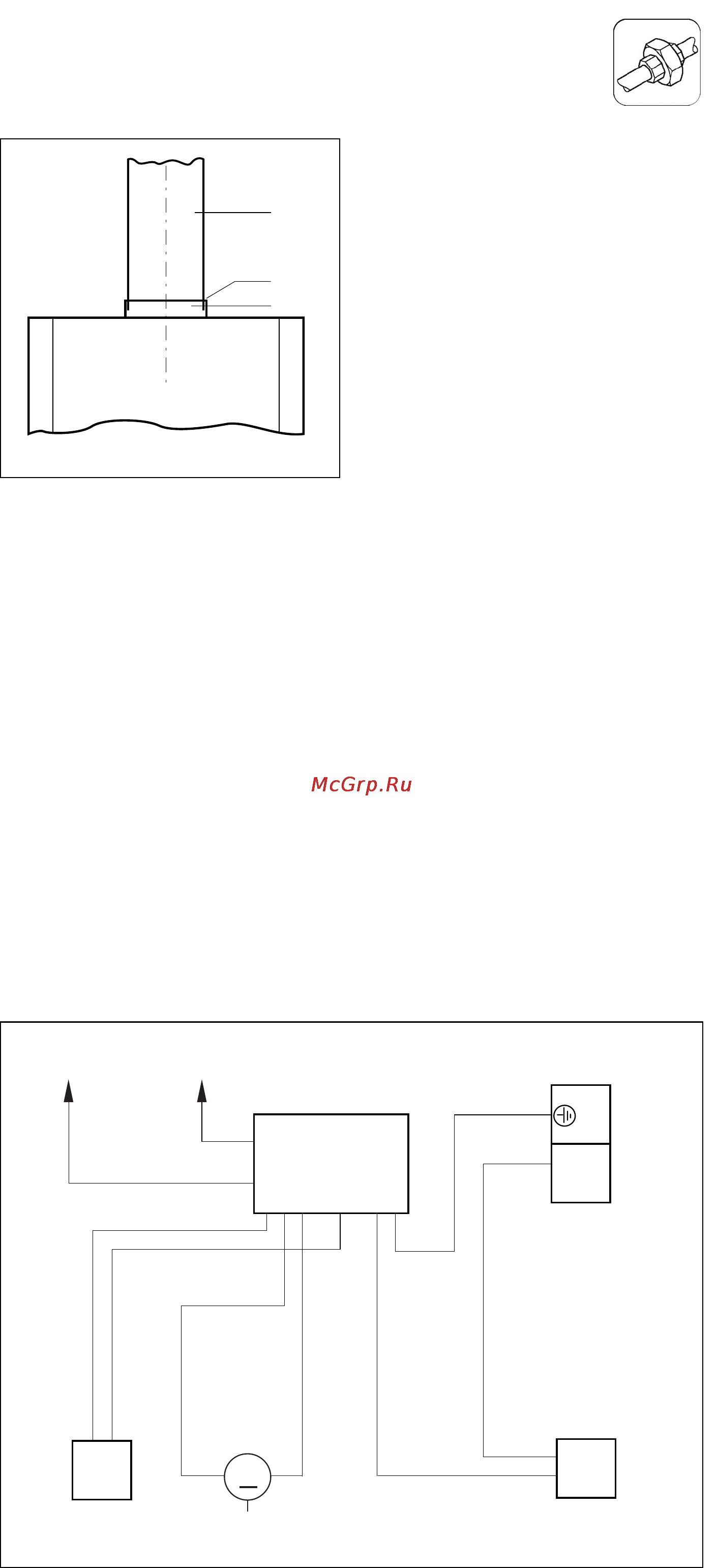

Рис. 17: Подключение к дымоходу
Подключение к дымоходу
Первый пуск в
эксплуатацию
Схема электрических
соединений
Первый пуск аппарата в работу и
инструктаж пользователя должны
быть проведены квалифицированным
специалистом.
При первом пуске в эксплуатацию
следует провести контроль настройки
газовой арматуры согласно разделу
“Настройка газовой арматуры” на
стр. 22'28.
Включение аппарата описано на
стр. 9 и 10.
•
Вставьте соединительный участок
дымохода (21) в предохранитель
тяги (22) водонагревателя.
Обратите при этом внимание,
чтобы труба соединительного
участка плотно сидела в патрубке
(22a) предохранителя тяги.
Для надёжного отвода продуктов
сгорания минимальная длина
вертикального участка дымохода
должна составлять 600 мм.
21
22
22a
21 Присоединительный участок дымохода
22 Предохранитель тяги
22a Патрубок предохранителя тяги
Рис. 18: Схема электрических соединений
876
Корпус газовой арматуры
Электроды
розжига
Ионизационный
электрод
Генератор
Датчик тяги
Сервовентиль
54321
чёрный
чёрный
красный
красный
красный
зелёный
Vaillant
чёрный
G
Микровыключатель
чёрный
оранжевый
ÌÎÍÒÀÆ
